Tema 8

8. NESOSILICATOS

OLIVINO

Fórmula: (MgFe)₂SiO₄

Sistema cristalino: Rómbico.

Forma y hábito: Los cristales, son por regular 3 prismas, 3 pinacoides y 1 bipirámide. Se presenta en granos como incrustaciones o en masas granulares.

Propiedades físicas:

Color: Verde oliva.

Exfoliación: Pobres en {010} y {110}. Poco perceptibles.

Fractura concoidea.

Raya: Blanca.

Brillo: Vítreo.

Dureza: H 6,5 – 7

Peso específico: G 3,27 – 4,37 g/cm³

Composición: Se encuentra una serie completa, que va desde la Forsterita (SiO₄)Mg₂ hasta la Fayalita (SiO₄)Fe₂. Los olivinos más corrientes son más ricos en Mg.

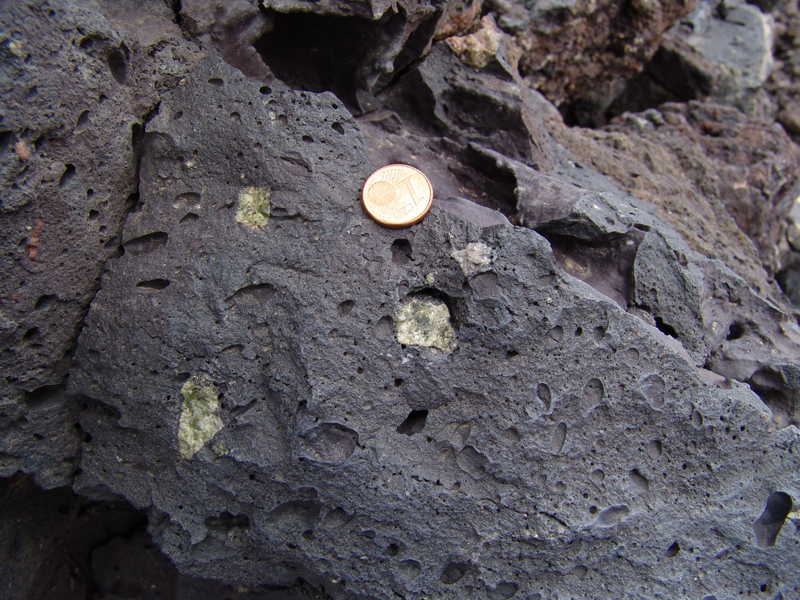

Olivino. Verde oliva. Incrustación en roca magmática de la erupción del Parque Nacional de Timanfaya, Lanzarote, Canarias. Foto E. Vindel.

Olivino. Verde oliva. Incrustaciones en roca magmática de la erupción del Parque Nacional de Timanfaya, Lanzarote, Canarias. Foto E. Vindel.

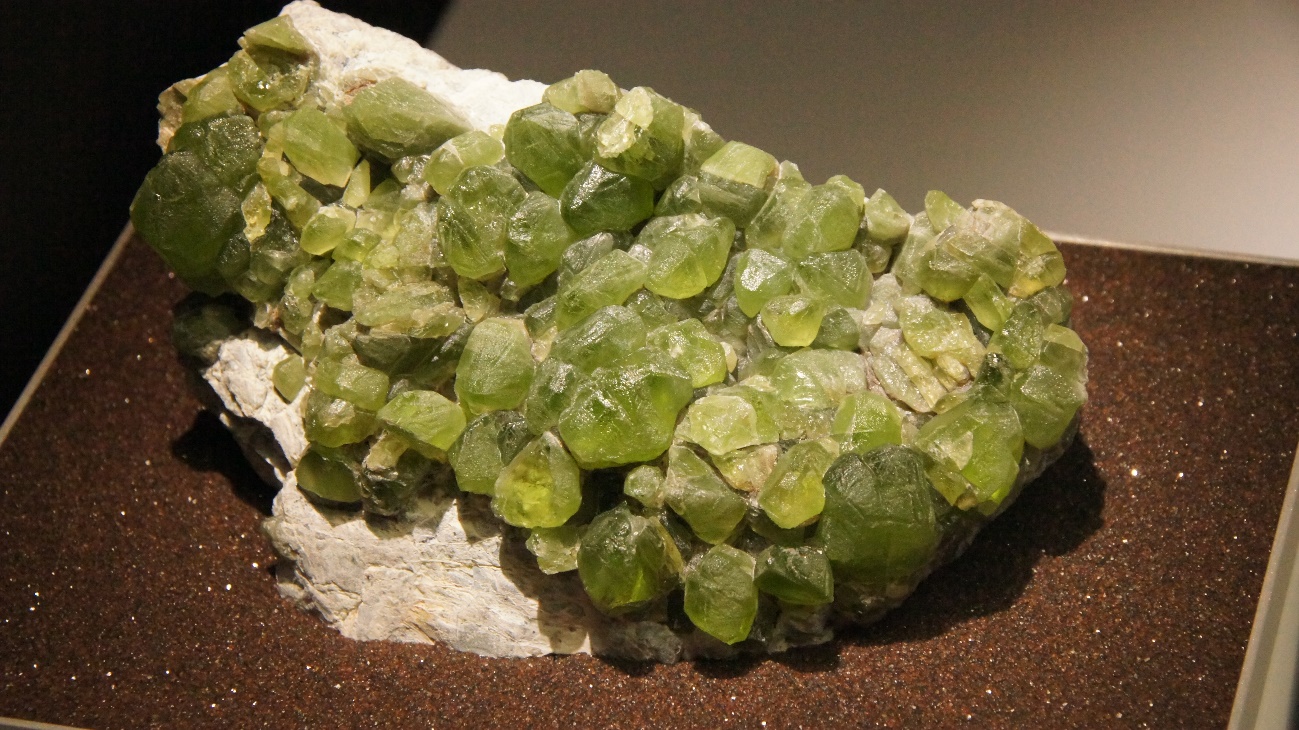

Cristales de olivino. Field Museum Chicago. Foto E. Vindel.

GRANATE

Fórmulas:

Piropo Mg₃Al₂Si₃O₁₂ Grosularia Ca₃Al₂Si₃O₁₂

Almandino Fe₃Al₂Si₃O₁₂ Andradita Ca₃Fe₂Si₃O₁₂

Espesartina Mn₃Al₂Si₃O₁₂ Uvarovita Ca₃Cr₂Si₃O₁₂

Sistema cristalino: Cúbico.

Forma y hábito: Dodecaedro, trapezoedro, a menudo combinados. Por lo general bien cristalizado. Granular.

Propiedades físicas:

Color: Según composición.

Piropo: Rojo intenso a negro.

Almandino: Rojo oscuro.

Espesartina: Castaño a rojo.

Grosularia: Blanco, verde, amarillo, pardo, canela, rosa.

Andradita: Amarillo, verdoso, pardo a negro.

Uvarovita: Verde esmeralda.

Exfoliación: Ninguna.

Fractura concoidea.

Raya: Blanca.

Brillo: Vítreo a resinoso.

Dureza: H 6,5 – 7,5

Peso específico: G 3,58 – 4,32 g/cm³

Composición: Los granates tienen formula general (SiO₄)₃ A₃ B₂. “A” puede ser Ca²⁺, Mg²⁺, Fe²⁺ o Mn²⁺. “B” puede ser Al³⁺, Fe³⁺ o Cr³⁺. Son raros los miembros puros.

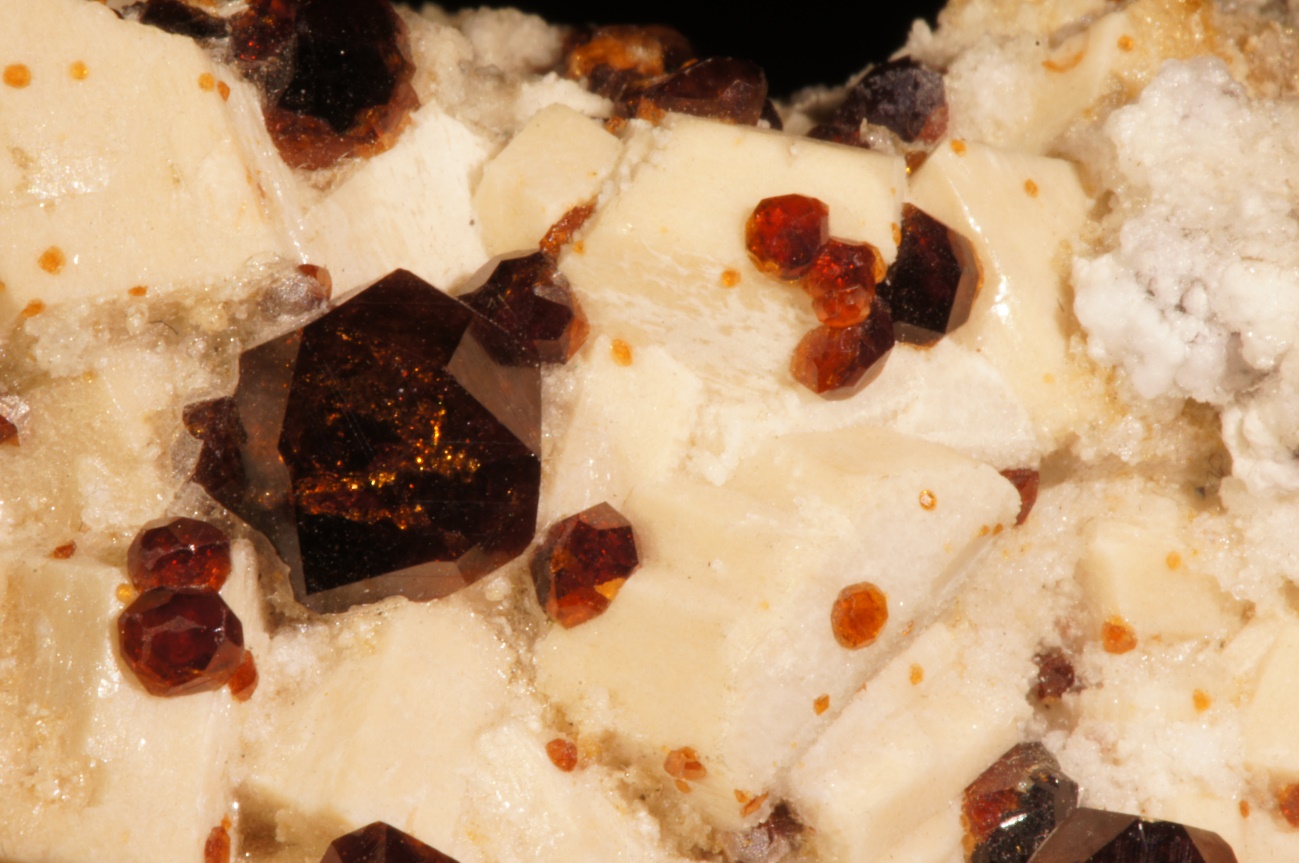

Grosularia con ortosa. Colección privada de E. Vindel

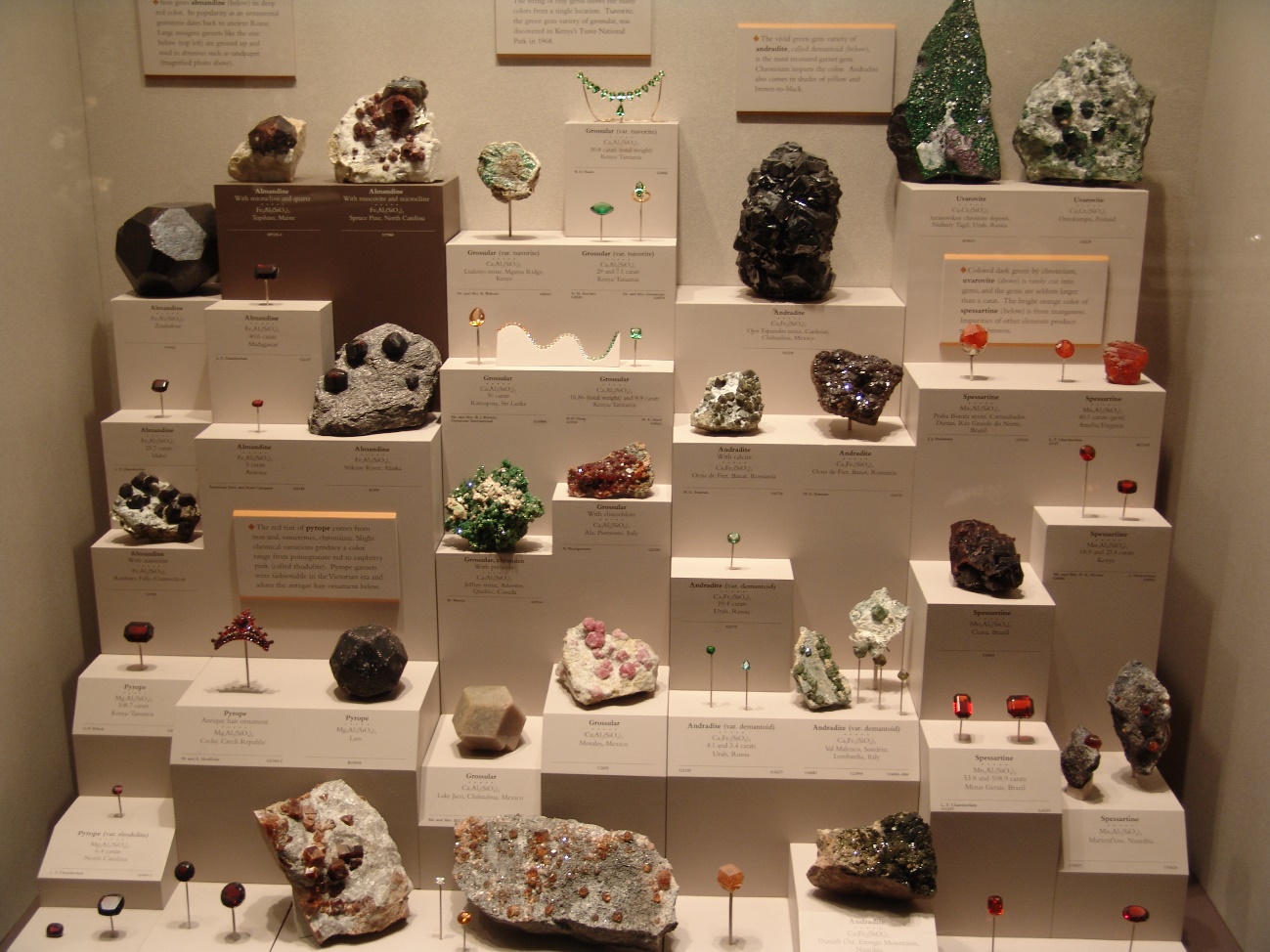

Colección de granates. Smithsonian Institution. Foto E. Vindel.

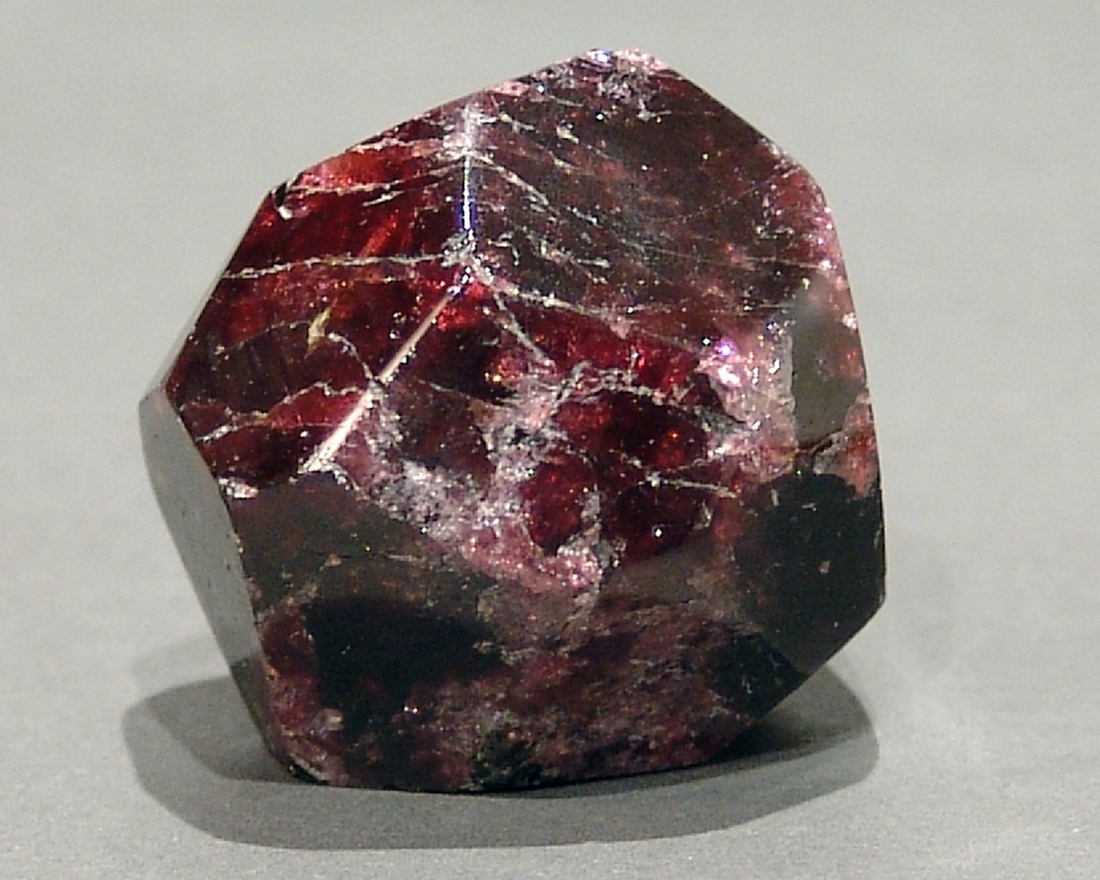

Almandino. Colección privada de E. Vindel

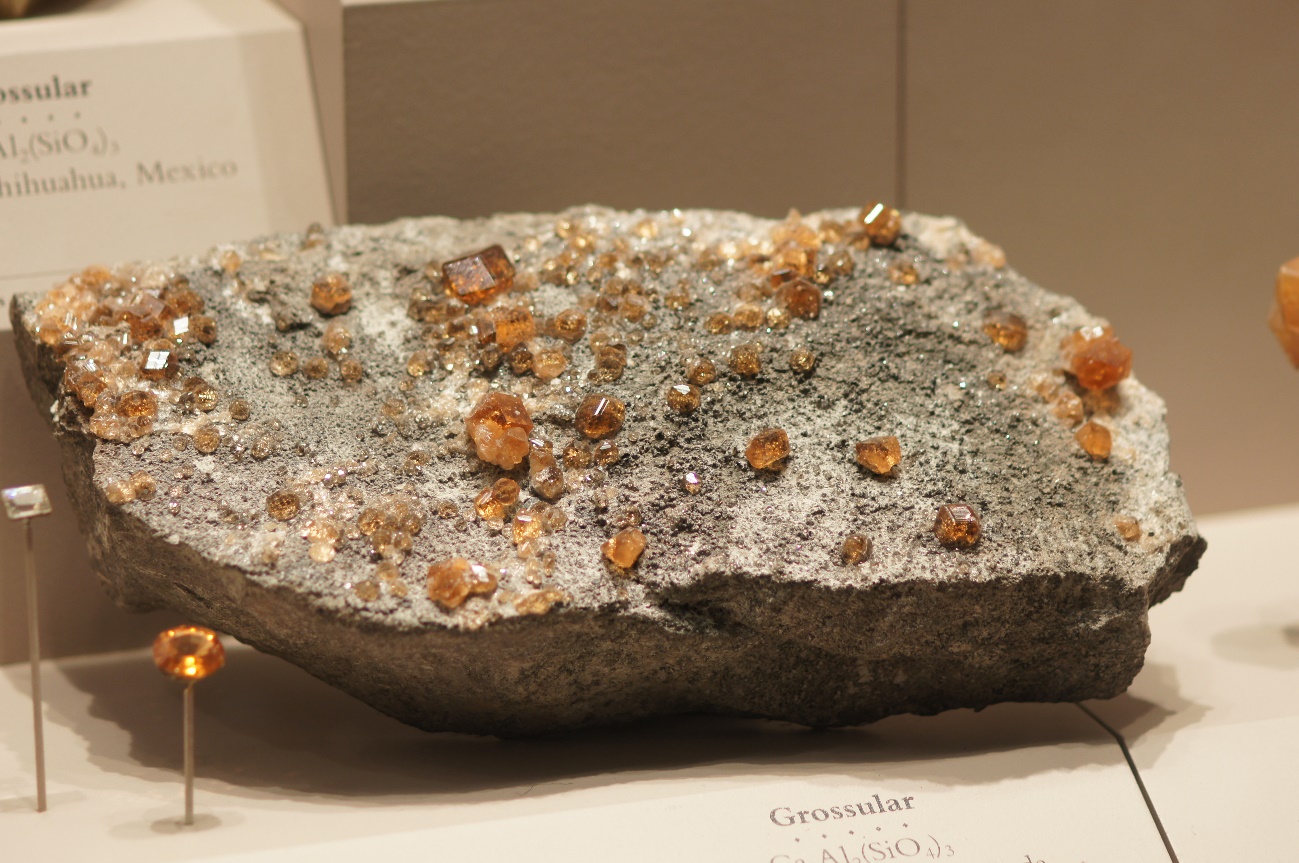

Grosularia. Smithsonian Institution. Foto E. Vindel.

CIRCÓN (Zircón)

Fórmula: ZrSiO₄

Sistema cristalino: Tetragonal.

Forma y hábito: Los cristales son una combinación sencilla: {010}, {011} o {110}. También granos irregulares. Aspecto parecido al de un granate, pero hábito prismático.

Propiedades físicas:

Color: Pardo, incoloro, gris, rojo, verde.

Exfoliación: {010} débil.

Fractura concoidea.

Raya: Blanca

Brillo: Adamantino

Dureza: H 7,5

Peso específico: G 4,68 g/cm³

Composición: ZrO₂ 67,2%, SiO₂ 32,8%. Contiene 1 al 4% de Hafnio.

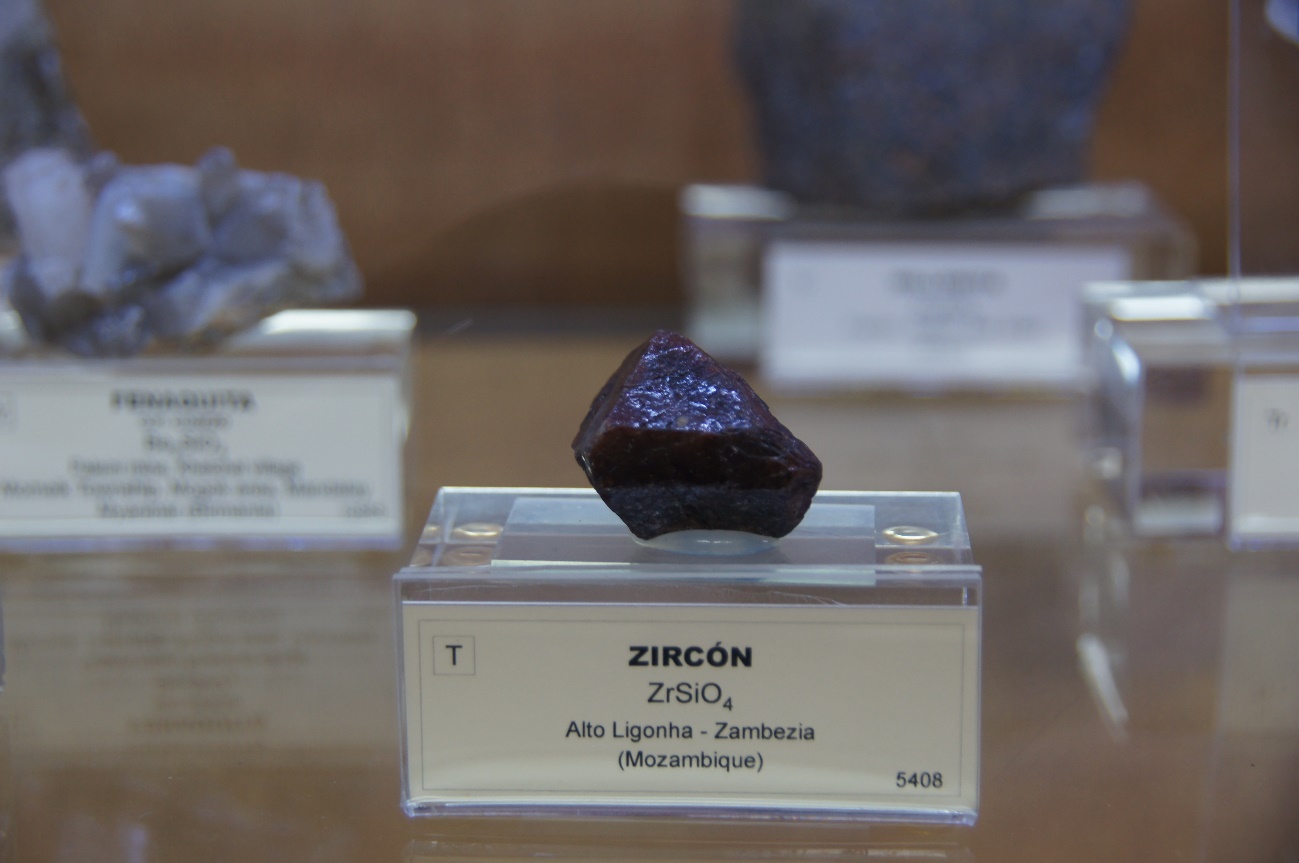

Zircón. Museo Geominero. Foto E. Vindel.

GRUPO Al₂SiO₅

Hay tres polimorfos Al₂SiO₅, andalucita, silimanita y distena.

ANDALUCITA

Fórmula: Al₂SiO₅

Sistema cristalino: Rómbico.

Forma y hábito: Prismas elongados paralelos a c {110}, casi cuadrados terminados por {001}. La variedad quiastolita forma inclusiones carbonosas dispuestas en cruz.

Propiedades físicas:

Color: rojo, castaño, verde oliva.

Exfoliación: {110} buena.

Fractura subconcoidea, irregular.

Raya: Blanca.

Brillo: Vítreo.

Dureza: H 6,5 – 7,5

Peso específico: G 3,16 – 3,20 g/cm³

Composición: Al₂O₃ 63,2% SiO₂ 26,8%. Relativamente pura, aunque Mn³⁺ y Fe³⁺, pueden estar presentes.

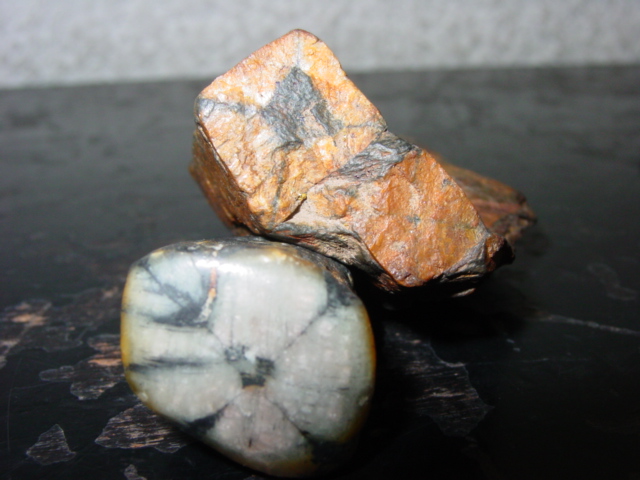

Andalucita variedad quiastolita. Tiene inclusiones carbonosas en forma de cruz. Colección de la Universidad Complutense.

SILIMANITA

Fórmula: Al₂SiO₅

Sistema cristalino: Rómbico

Forma y hábito: Cristales largos y delgados, en grupos paralelos, fibrosos, llamados fibrolita.

Propiedades físicas:

Color: incoloro, pardo por la presencia de hierro.

Exfoliación: { 010} perfecta.

Fractura irregular.

Raya: Blanca.

Brillo: Vítreo.

Dureza: H 6,5 – 7,5

Peso específico: G 3,23 – 3,27 g/cm³

Composición: Al₂O₃ 63,2% SiO₂ 26,8%. Relativamente pura. Fe³⁺, Ti⁴⁺, Cr³⁺ pueden estar presentes.

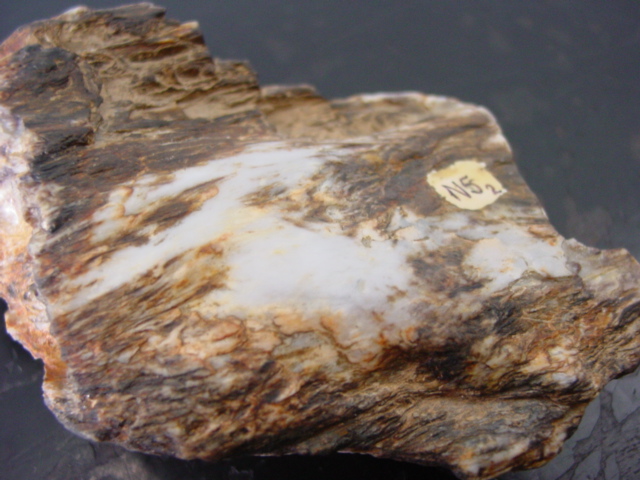

Silimanita con color pardo por la presencia de hierro. Colección de la Universidad Complutense.

DISTENA

Fórmula: Al₂SiO₅

Sistema cristalino: Triclínico.

Forma y hábito: Cristales tabulares, largos. En agregados hojosos.

Propiedades físicas:

Color: Azul, gris o blanco

Exfoliación: {100} perfecta, {010} buena. Menos común verde claro.

Fractura astillosa.

Raya: Blanca.

Brillo: Vítreo a perlado.

Dureza: H 4.5 según {001}, paralela a la longitud de los cristales y 6.5 según {010}, perpendicular a esa dirección.

Peso específico: G 3,55 – 3,66 g/cm³

Composición: Al₂O₃ 63,2% SiO₂ 26,8%. Relativamente pura. Fe³⁺, Ti⁴⁺, Cr³⁺ pueden estar presentes.

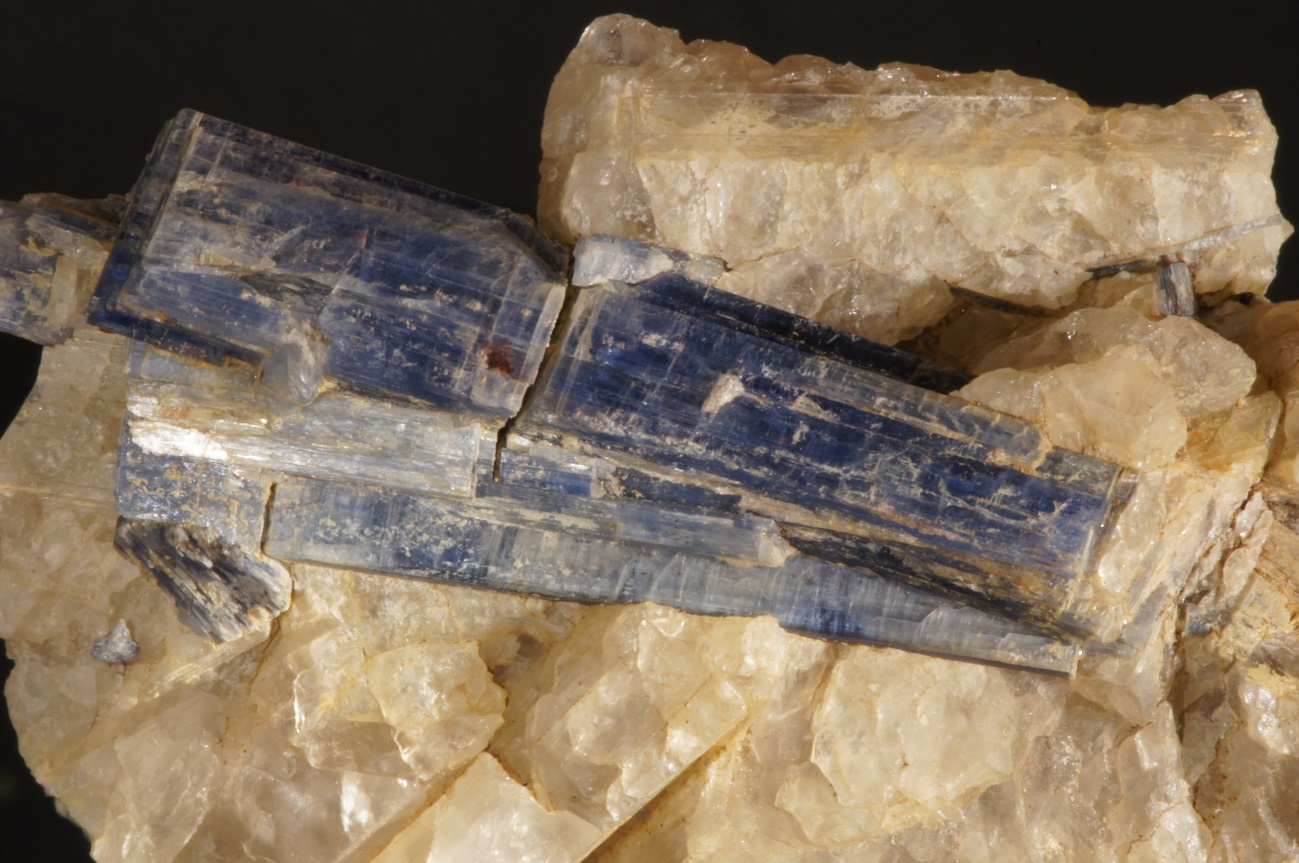

Distena (azul) y calcita (blanca). Colección privada de E. Vindel

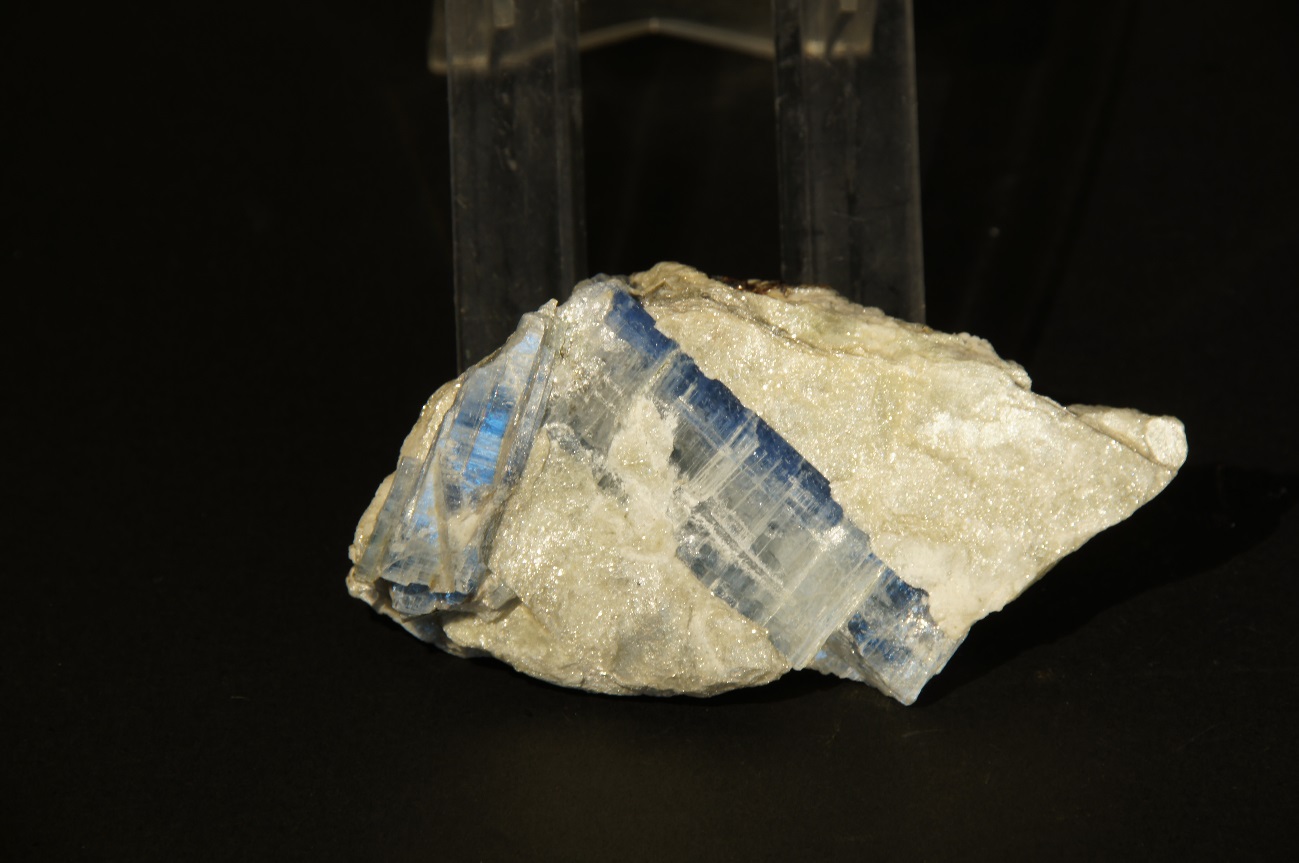

Distena (azul). Colección privada de E. Vindel

TOPACIO

Fórmula: Al₂ SiO₄ (F,OH)₂

Sistema cristalino: Rómbico.

Forma y hábito: Los cristales son prismáticos terminados en bipirámides, prismas y pinacoide. Así mismo, masas cristalinas.

Propiedades físicas:

Color: Incoloro, amarillo, rojo, azul, verdoso. Se puede confundir con el diamante (densidad 3.52).

Exfoliación: {001} perfecta.

Fractura subconcoidea, irregular.

Raya: Blanca.

Brillo: Vítreo

Dureza: H 8

Peso específico: G 3,4 – 3,6 g/cm

Composición: Al₂O₃ 56,6 %- SiO₂ 33,4 % H₂O 10,0%. La mayor parte de (OH)- está remplazado por flúor, siendo 20,7% la máxima capacidad de+ flúor.

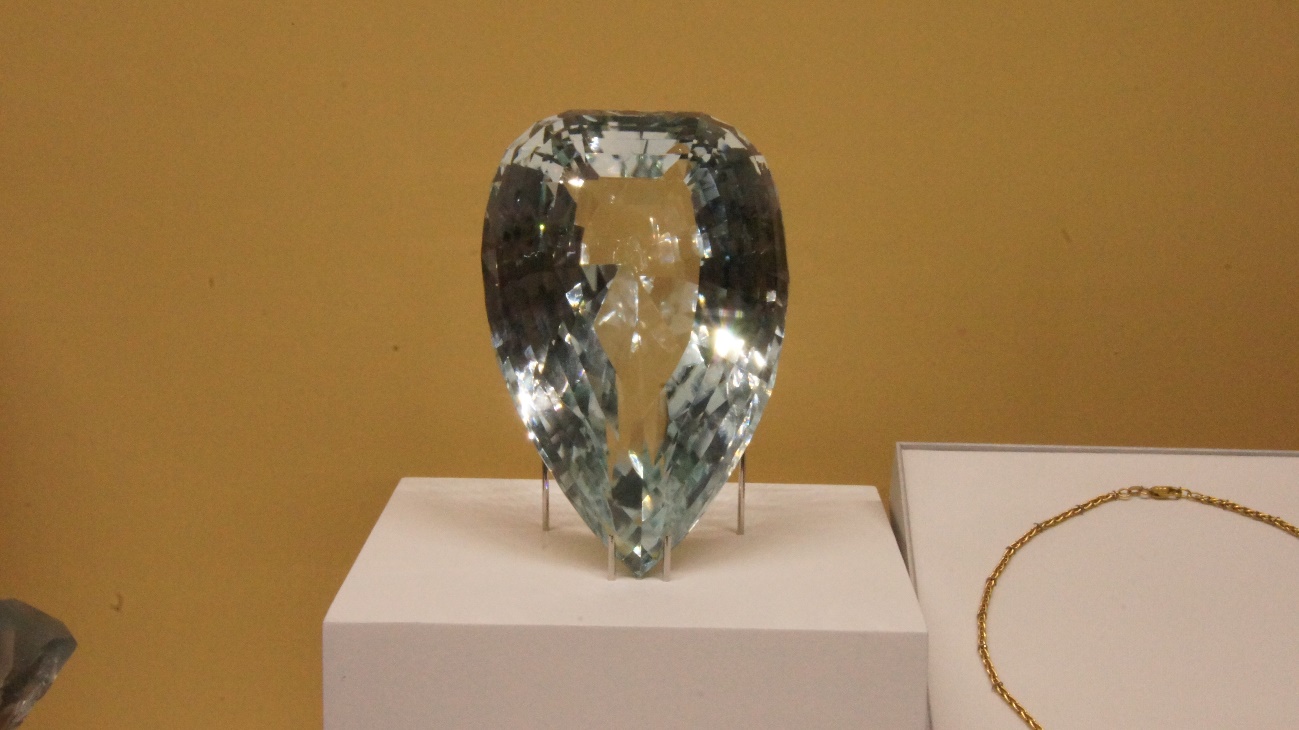

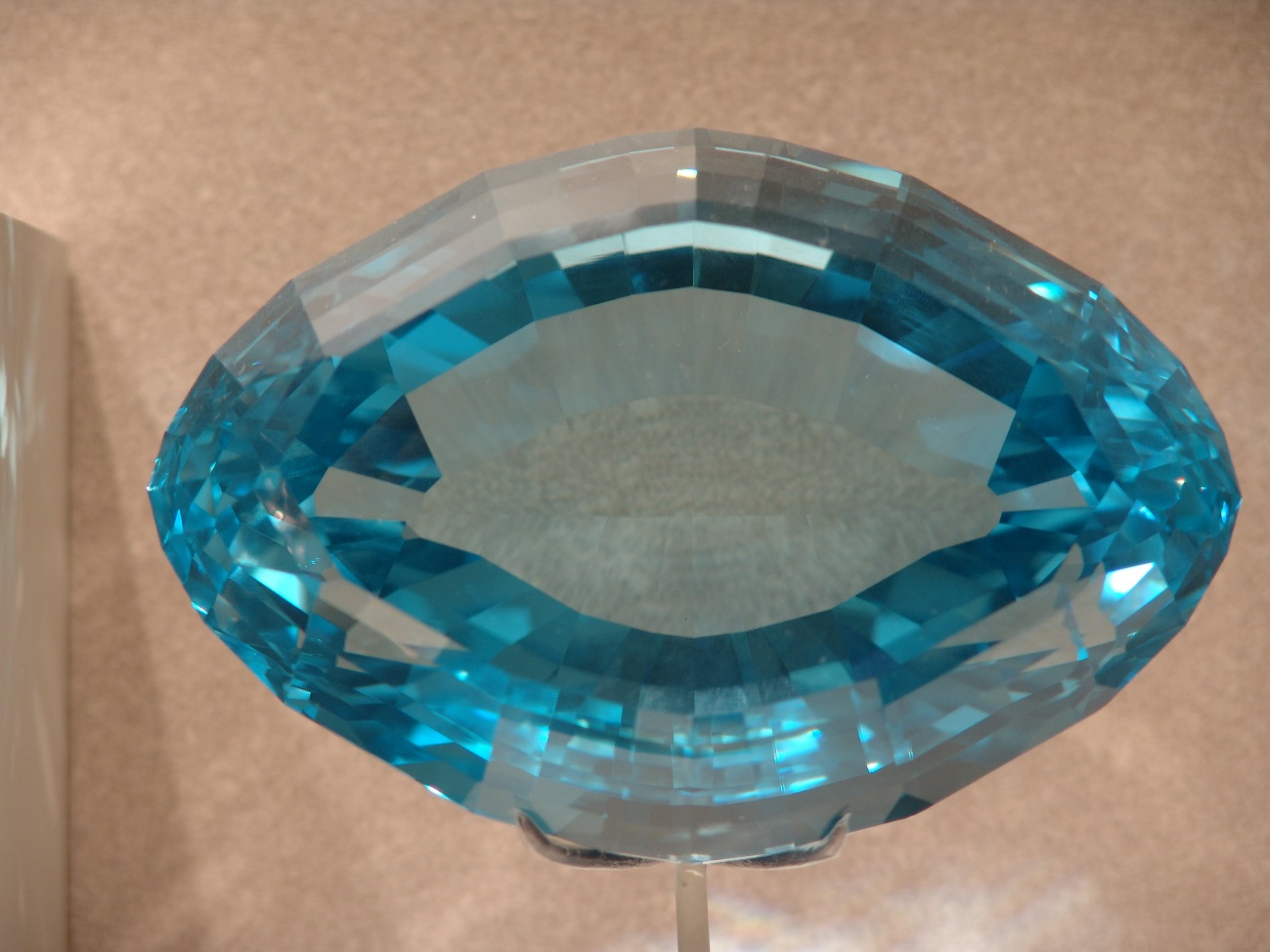

Topacio azul, tallado. Smithsonian Institution. Foto E. Vindel.

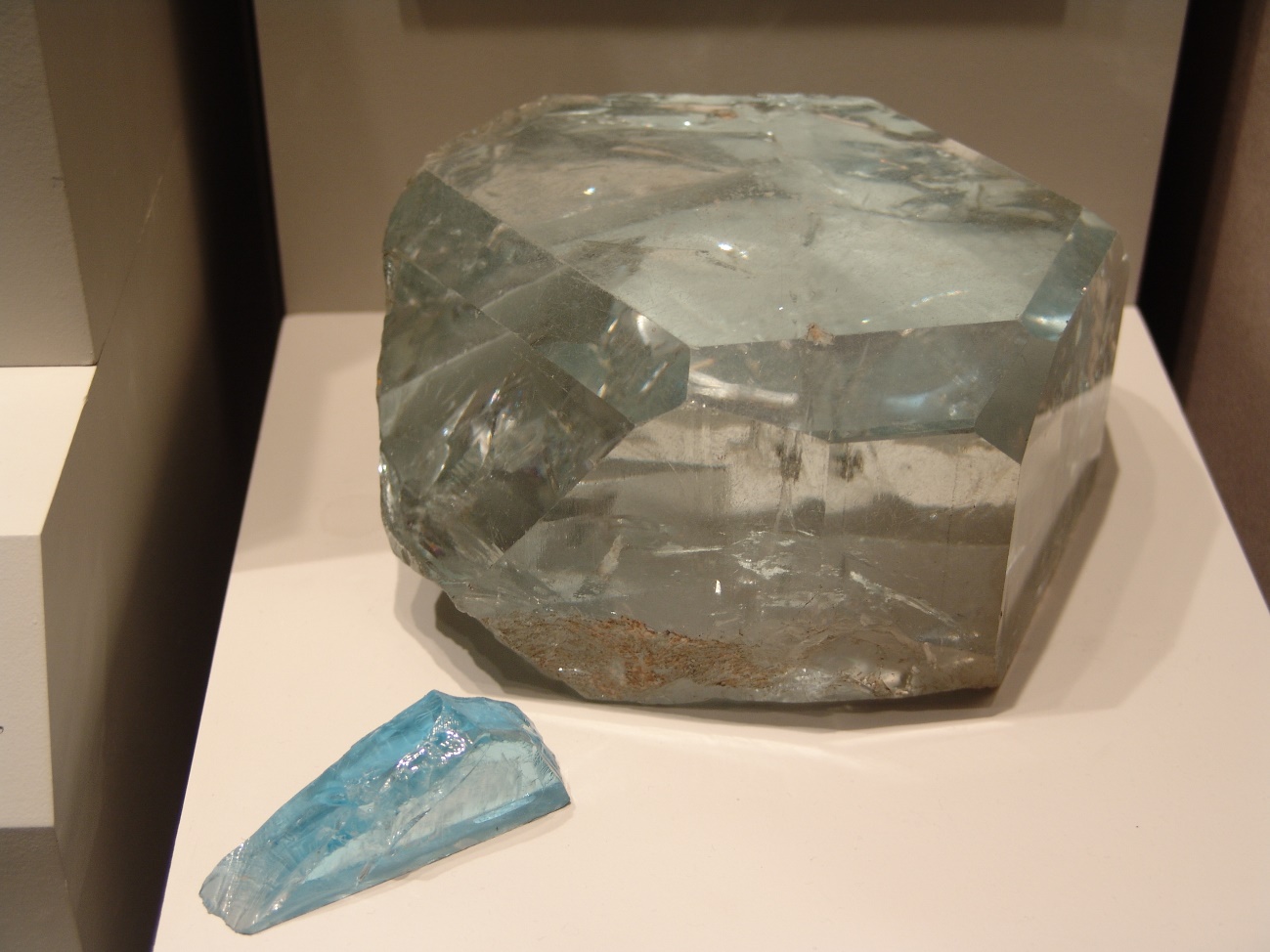

Topacio verdoso y topacio azul. Smithsonian Institution. Foto E. Vindel.

Topacio verdoso. Field Museum Chicago. Foto E. Vindel.

ESTAUROLITA

Fórmula: Fe₂ Al₉O₆ (SiO₄)₄ (O, OH)₂

Sistema cristalino: Monoclínico.

Forma y hábito: Cristales prismáticos. Maclas en cruz. Son individuos de dos tipos: (1) plano de macla {031}, en el cual los dos individuos están cruzados a 90º y (2) plano de macla según {231} casi cruzado según 60º. Frecuentemente presenta cristales y rara vez masas.

Propiedades físicas:

Color: Castaño a negro.

Exfoliación: Ninguna

Fractura subconcoidea.

Raya: Blanca.

Brillo: Resinoso a vítreo.

Dureza: H 7 – 7,5

Peso específico: G 3,65 – 3,75 g/cm³

Composición: FeO 16,7% Al₂O₃ 53,3 % SiO₂ 27,9 % H₂0 2,0% para el hierro puro. Aunque el Mg remplaza en pequeño porcentaje al Fe²⁺ y Al³⁺ al Fe³⁺.

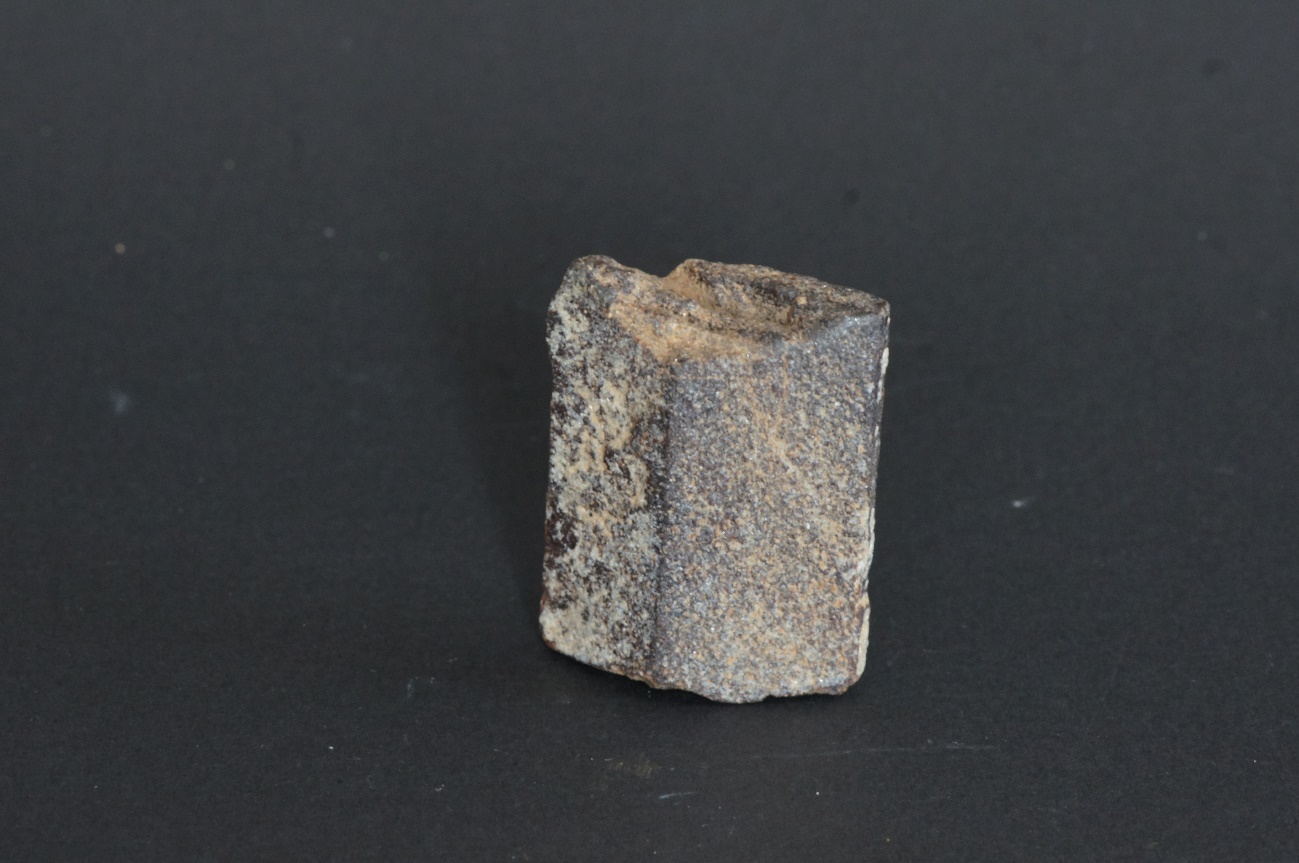

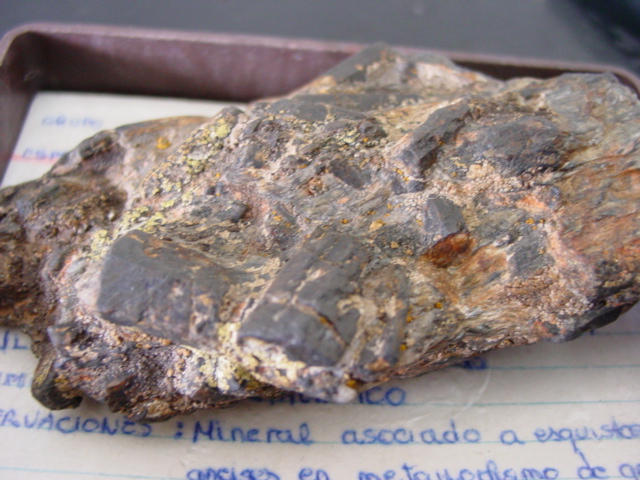

Estaurolita. Colección de la Universidad Complutense

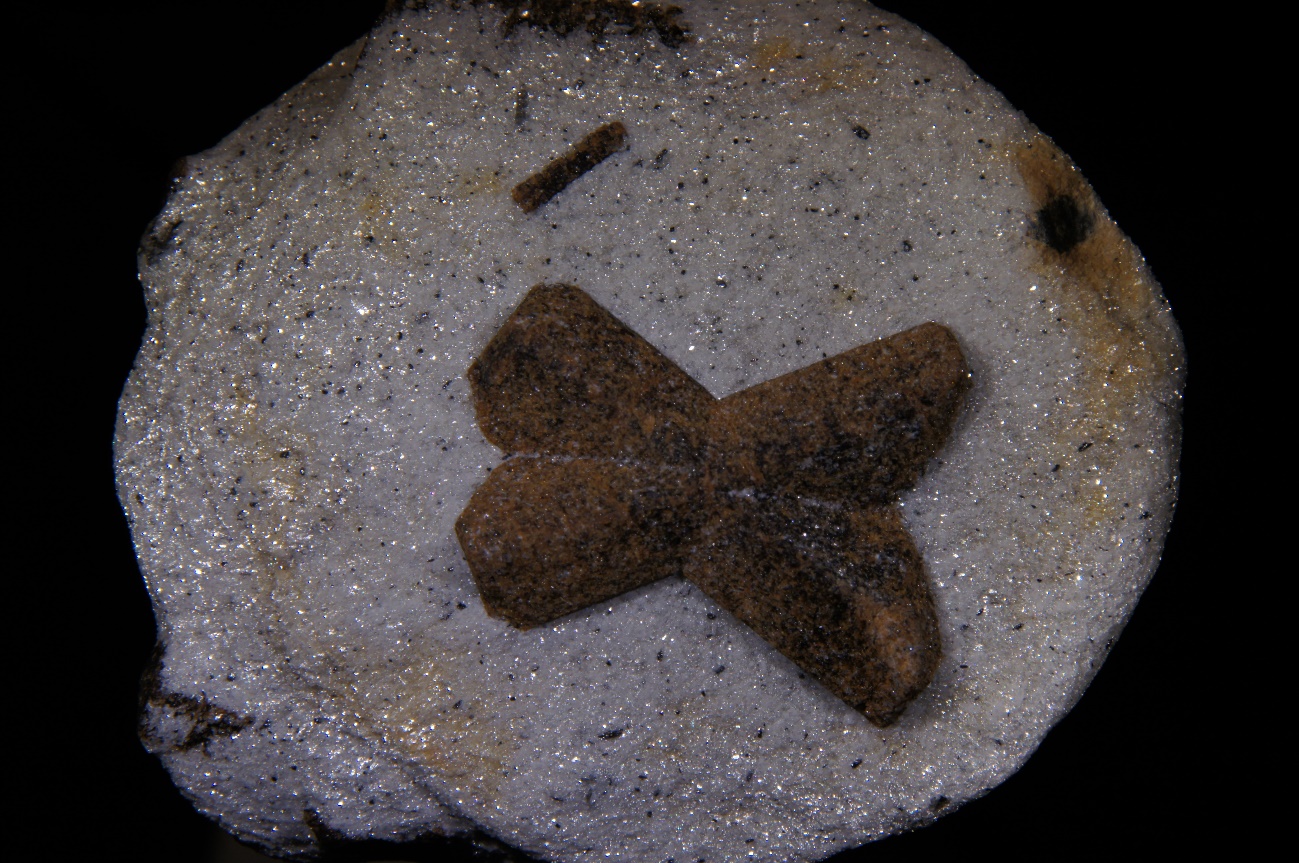

Estaurolita maclada, casi cruzado según 60. Colección privada de E. Vindel

Estaurolita. Colección privada de E. Vindel

ESFENA (Titanita)

Fórmula: CaTiO (SiO₄)

Sistema cristalino: Monoclínico.

Forma y hábito: Cristales de formas {001}, {110}, y {111}. En finos cristales, en forma de cuña con aristas cortantes. Puede darse masivo.

Propiedades físicas:

Color: Pardo, amarillo, anaranjado, verde según la proporción de Fe³⁺. Las TR dan tonos anaranjados.

Exfoliación: {110} débil a buena prismática.

Fractura irregular.

Raya: Blanca, ligeramente parda.

Brillo: Resinoso a adamantino.

Dureza: H 5 – 5,5

Peso específico: G 3,4 – 3,55 g/cm³

Composición: CaO 28,6% TiO 40,8% SiO₂ 30,6%. Cantidades pequeñas de TR, Al, Mn, Mg y Zr.

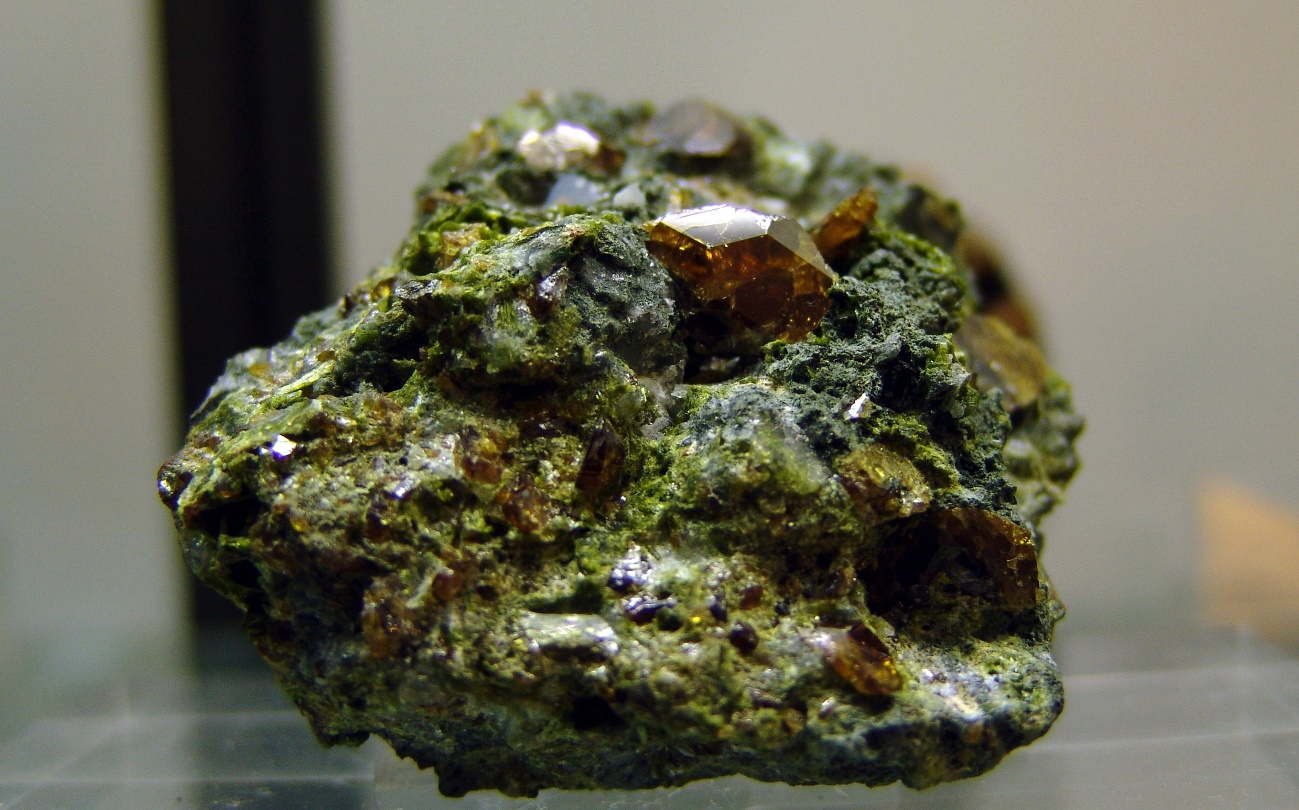

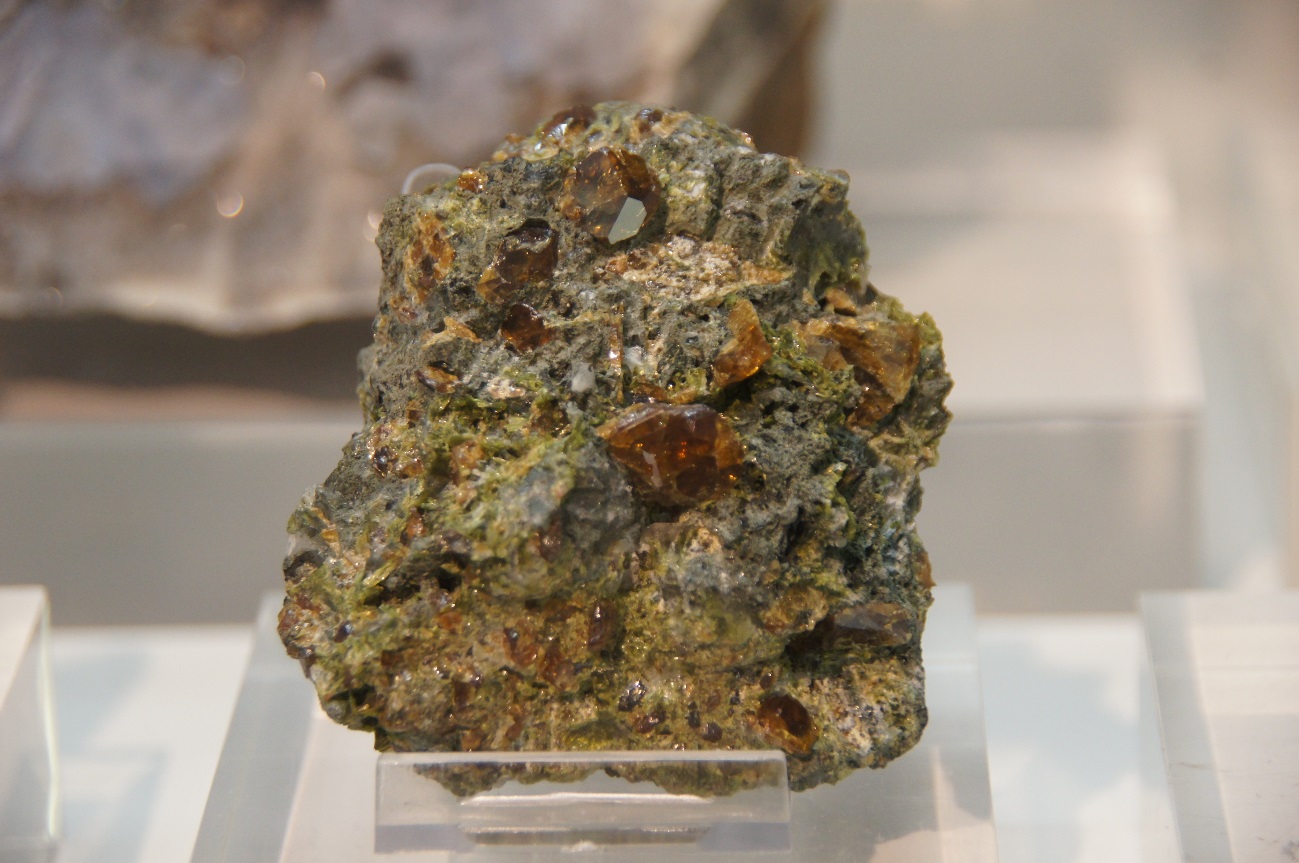

Cristales de esfena parda y brillo adamantino. Museo de Ciencias Naturales de Álava. Foto E. Vindel.

Cristales de esfena parda. Museo de Ciencias Naturales de Álava. Foto E. Vindel.

DATOLITA

Fórmula: CaB (SiO₄) OH

Sistema cristalino: Monoclínico.

Forma y hábito: Generalmente aparece en cristales. También granular o en masas compactas.

Propiedades físicas:

Color: Blanco con tinte verdoso suave.

Exfoliación: Inexistente.

Fractura concoidea.

Raya: Blanca.

Brillo: Vítreo

Dureza: H 5 – 5,5

Peso específico: G 2,8– 3,0 g/cm³

Composición: CaO 35% B₂O₃ 21,8% SiO₂ 37,6% H₂O 5,6%.

Datolita. Colección privada de E. Vindel.
