Tema 7 – Mineralogía

7. FOSFATOS, ARSENIATOS Y VANADATOS

APATITO

Fórmula: Ca₅(PO₄)₃(F, Cl, OH)

Sistema cristalino: Hexagonal.

Forma y hábito: Los cristales son de hábito prismático largos, cortos o tabulares. Algunos cristales son bipiramidales. Masas granulares.

Propiedades físicas:

Color: verdoso o pardo, así mismo azul, violeta, blanco, incoloro, amarillo.

Exfoliación: {0001}mala.

Fractura concoidea, irregular.

Raya: Blanca.

Brillo: Vítreo a céreo.

Dureza: H 5

Peso específico: G 3,15 – 3,20 g/cm³

Composición: Ca₅(PO₄)₃F: fluorapatito, Ca₅(PO₄)₃Cl: clorapatito, Ca₅(PO₄)₃OH: hidroxilapatito. El F, Cl y OH pueden sustituirse entre sí, dando una serie completa. El (PO₄) puede sustituirse por (CO₃OH), dando carbonato-apatito y puede sustituirse por (SO₄) y por (SiO₄). El Ca se puede remplazar en parte por Mn²⁺ y Sr²⁺.

$G:\1_DOCUMENTOS\APATITOS\3_FOTOS\FOTOS VISU\DSC03022.JPG$

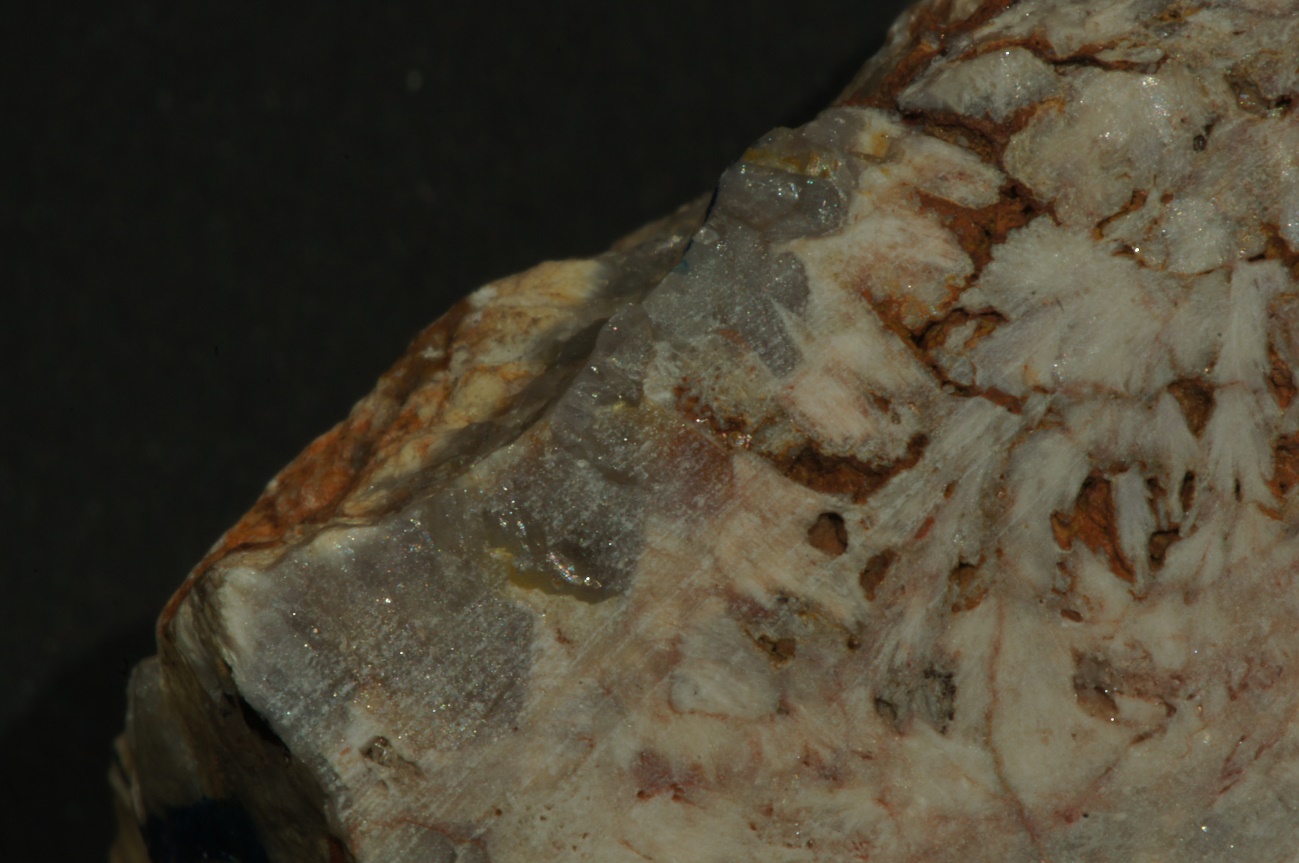

Apatito pardo, blanco. Belvis de Monroy, Extremadura. Colección privada de E. Vindel.

$G:\1_DOCUMENTOS\SILICATOS\imagenes minerales\FOTOSNOSILICATOS VISU\Fosfatos\Apatito I.jpg$

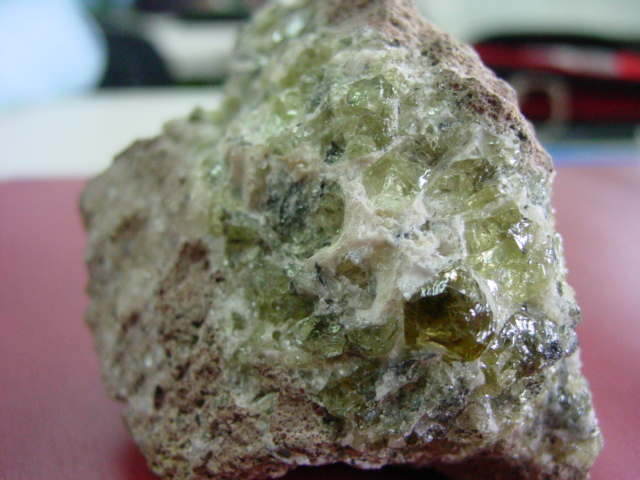

Apatito verde. Colección de la Universidad Complutense.

$F:\Caja F2\APATITO1.JPG$

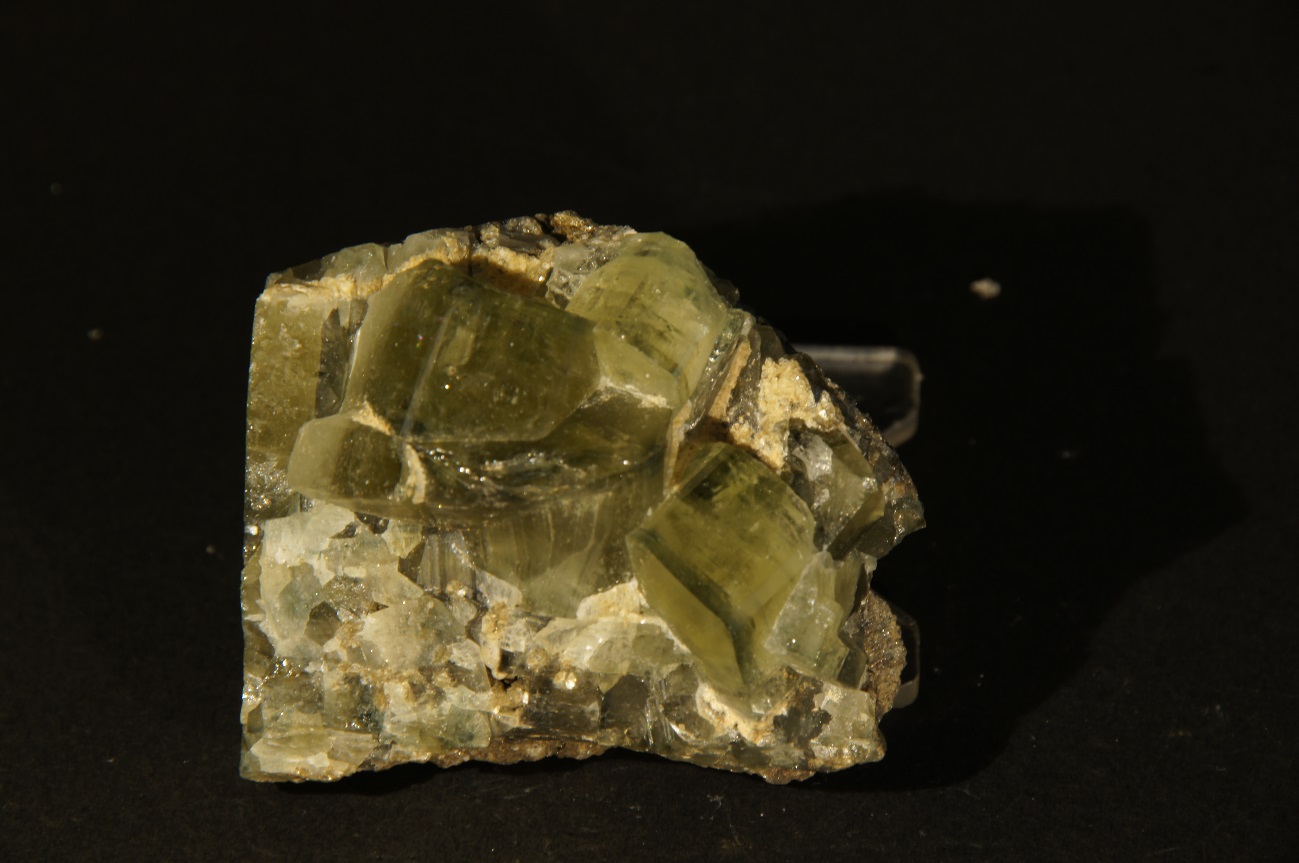

Apatito verde. Colección privada de E. Vindel.

$F:\Caja F33\APATITO.JPG$

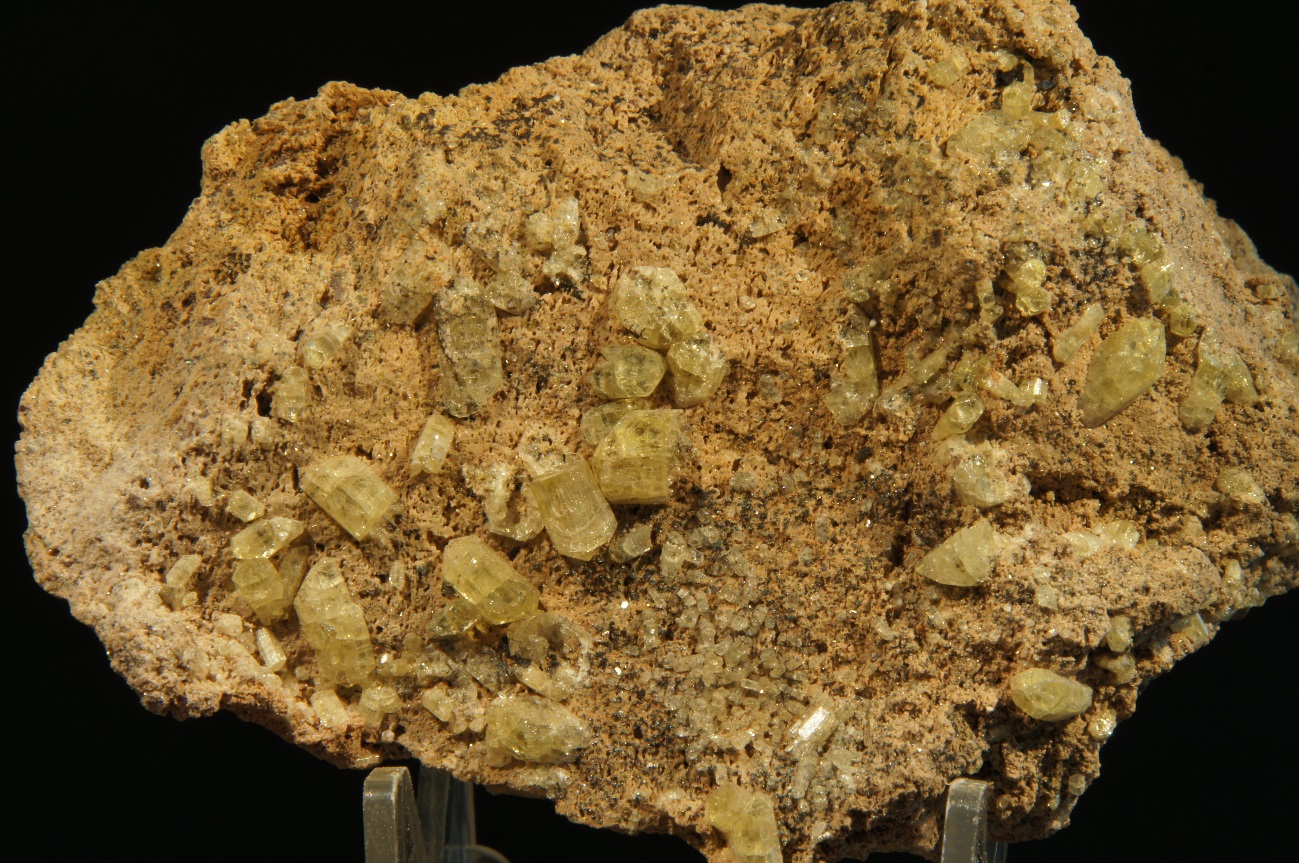

Apatito, variedad esparraguina. Jumilla, Murcia. Colección privada de E. Vindel

$C:\Users\Miguel Angel\Desktop\Museo de Vitoria\DSC09383.JPG$

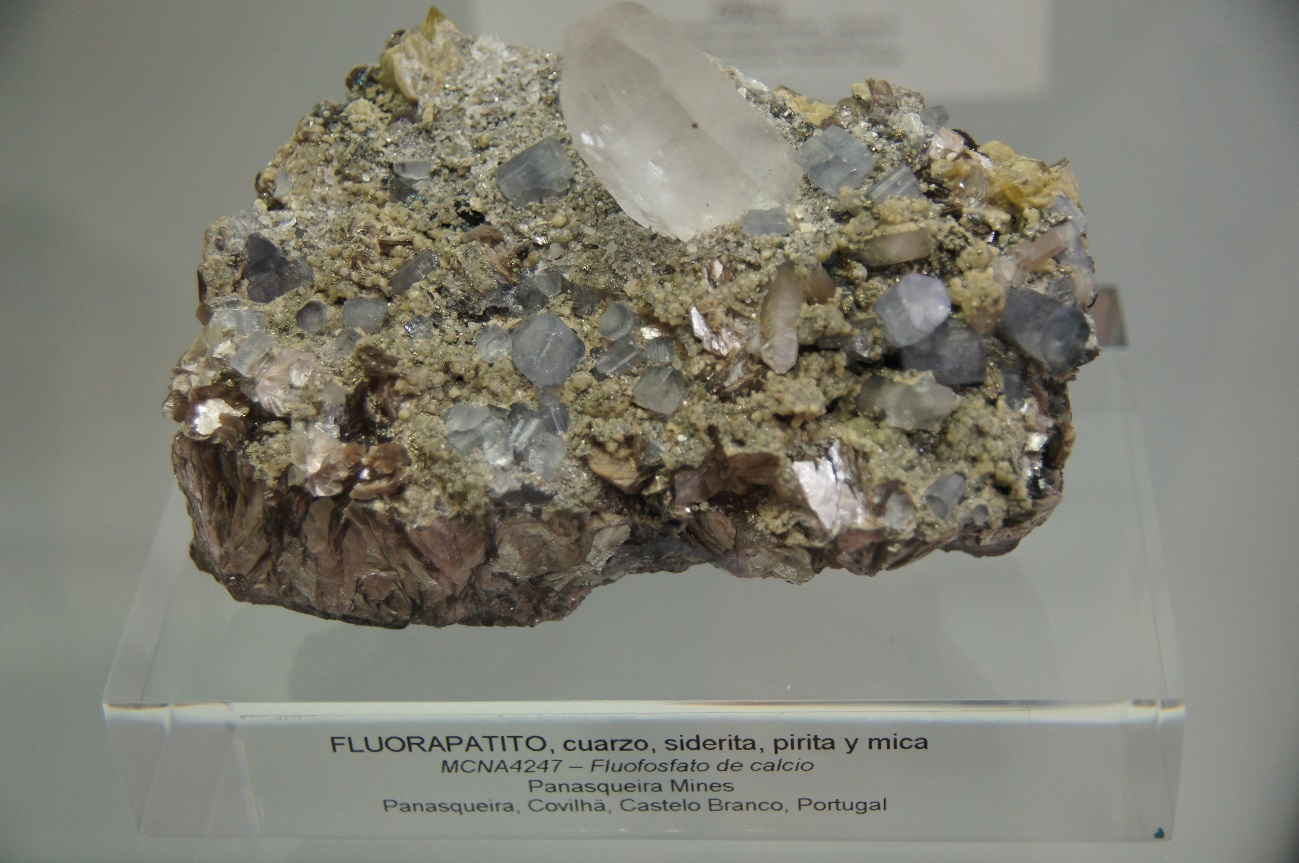

Fluorapatito (gris), cuarzo (blanco), siderita (castaño claro), pirita (amarilla) y mica (plateada). Museo de Ciencias Naturales de Álava. Foto E. Vindel.

TURQUESA

Fórmula: CuAl₆(PO₄)₄(OH)₈4H₂O

Sistema cristalino: Triclínico.

Forma y hábito: Raro vez en cristales pequeños, criptocristalinos. Masas compactas, reniformes, en capas finas, granos diseminados e incrustaciones.

Propiedades físicas:

Color: Azul – verde.

Exfoliación: {001} perfecta y {010} buena. La exfoliación es rara debido a los finos tamaños de grano.

Fractura concoidea.

Raya: Blanca o verdosa

Brillo: Céreo

Dureza: H 6

Peso específico: G 2,6 – 2,8 g/cm³

Composición: El Fe³⁺puede remplazar al Al³⁺ y existe una serie completa entre la turquesa y la calcosiderita, CuFe³⁺₆(PO₄)₄(OH)₈ 4H₂O.

$G:\2_FOTOS\MINERALES CONCURSO ELEKTRA\TURQUESA.JPG$

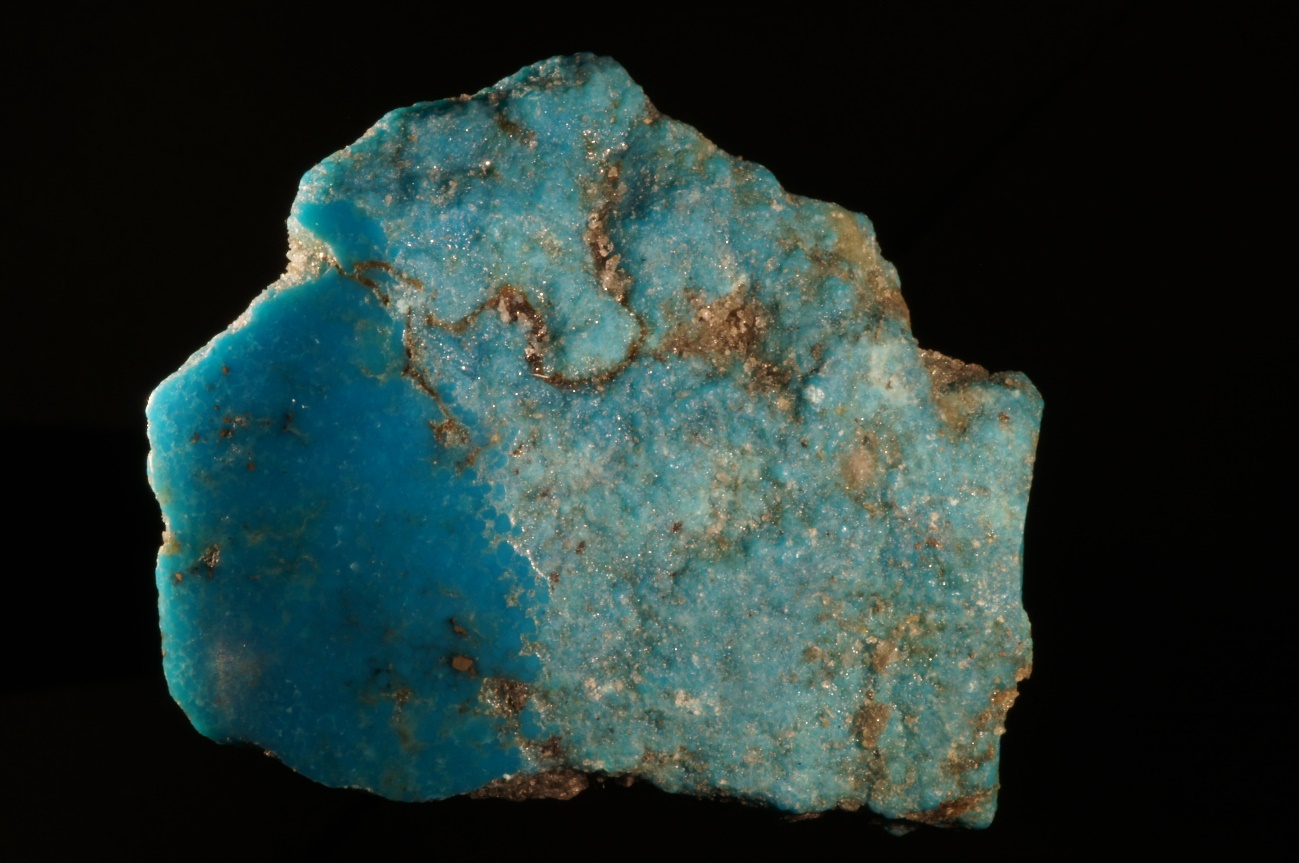

Turquesa. Colección privada de E. Vindel.

$G:\2_FOTOS\FOTOS DE GEOLOGIA\GEOIMAGENES MIGUEL ANGEL\turquesa.jpg$

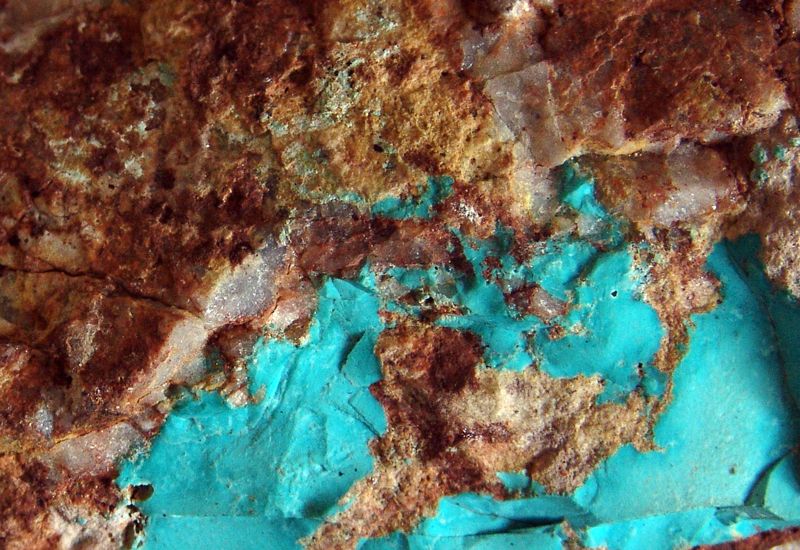

Turquesa. Natural History Museum de Londres. Foto E. Vindel.

$G:\2_FOTOS\FOTOS DE GEOLOGIA\SMITHSONIAN 2011\DSC00715.JPG$

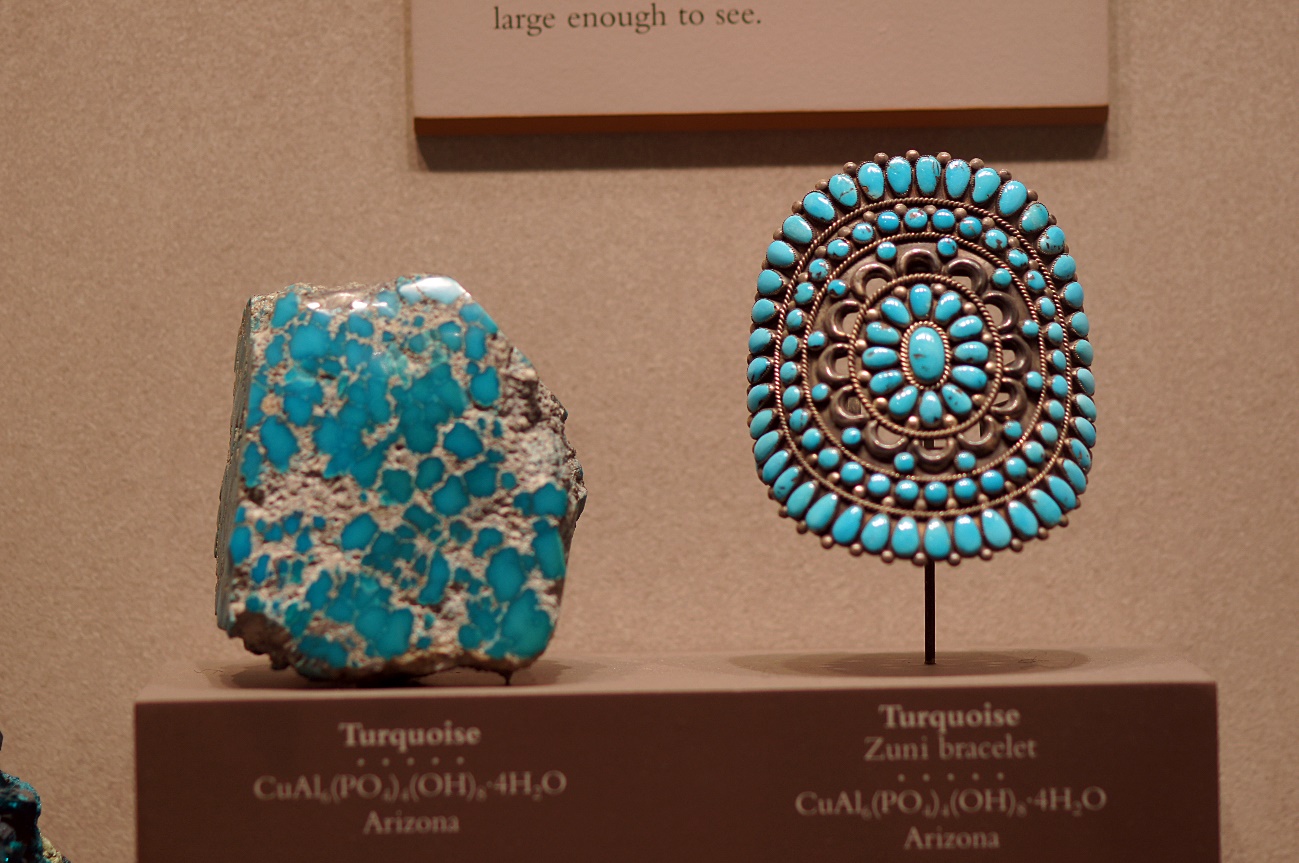

Turquesa. Smithsonian Institution. Foto E. Vindel.

VARISCITA

Fórmula: Al (PO₄) 2H₂O

Sistema cristalino: Rómbico

Forma y hábito: Masivo, costras o agregados granulares. Raros cristales tabulares.

Propiedades físicas:

Color: Verde a pardo, amarillo, azul.

Exfoliación: Rara en {201}.

Raya: Blanca.

Brillo: Céreo.

Dureza: H 3,5 -4,5

Peso específico: G 2,5 g/cm³

Composición: Al₂O₃ 32% P₂O₅ 44,5% H₂O 17,5%.

$C:\Users\ELENA VINDEL\Desktop\Caja F4\VARISCITA.JPG$

Variscita. Colección privada de E. Vindel.

$C:\Users\ELENA VINDEL\Documents\GEOIMAGENES MA\MALAQUITA2.jpg$

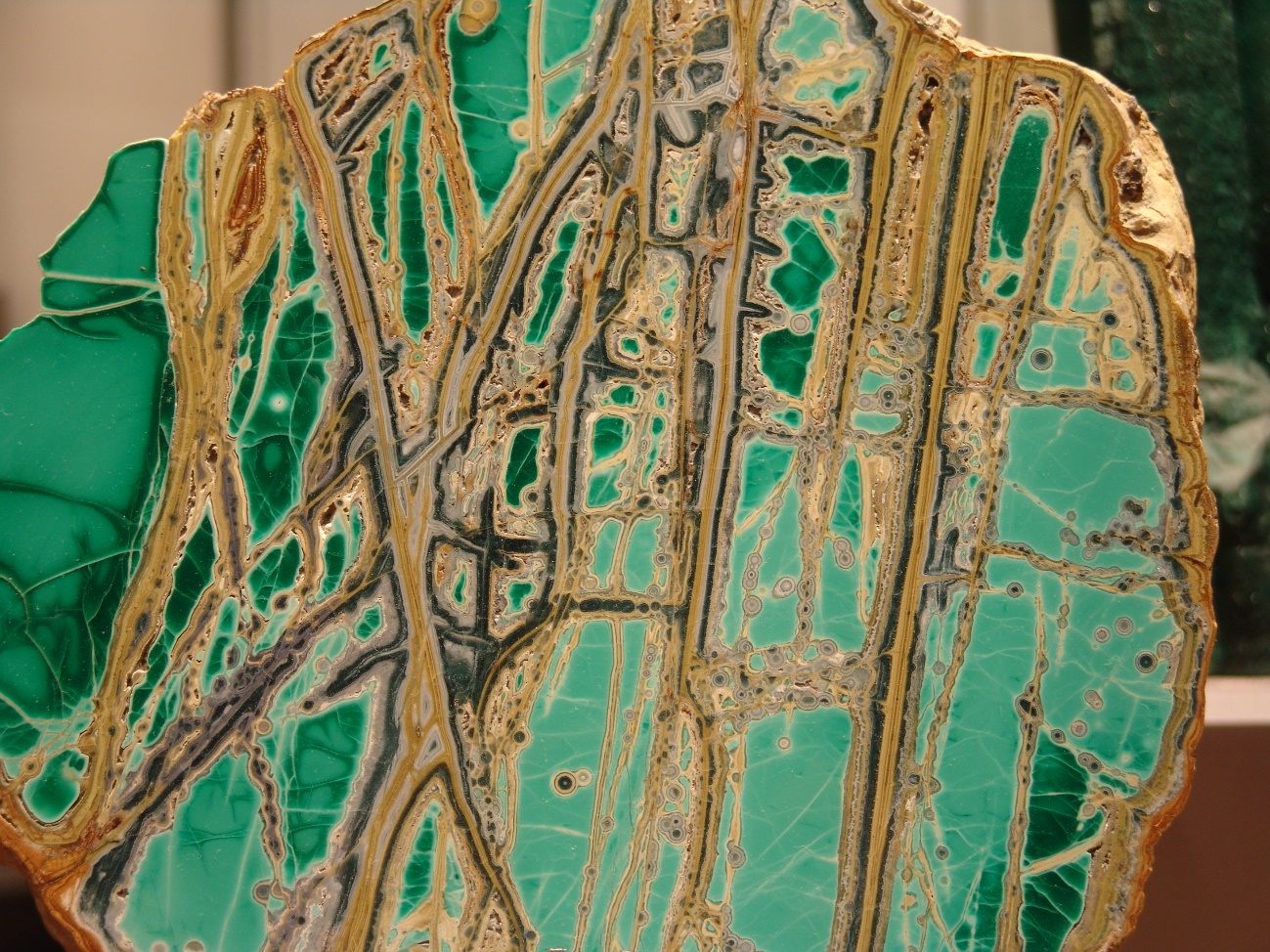

Variscita con vetillas marrones de otros minerales fosfatados. Smithsonian Institution. Foto E. Vindel.

$E:\1_DOCUMENTOS\TURQUESAS\FOTOS MUSEO LONDRES\VARISCITA1.JPG$

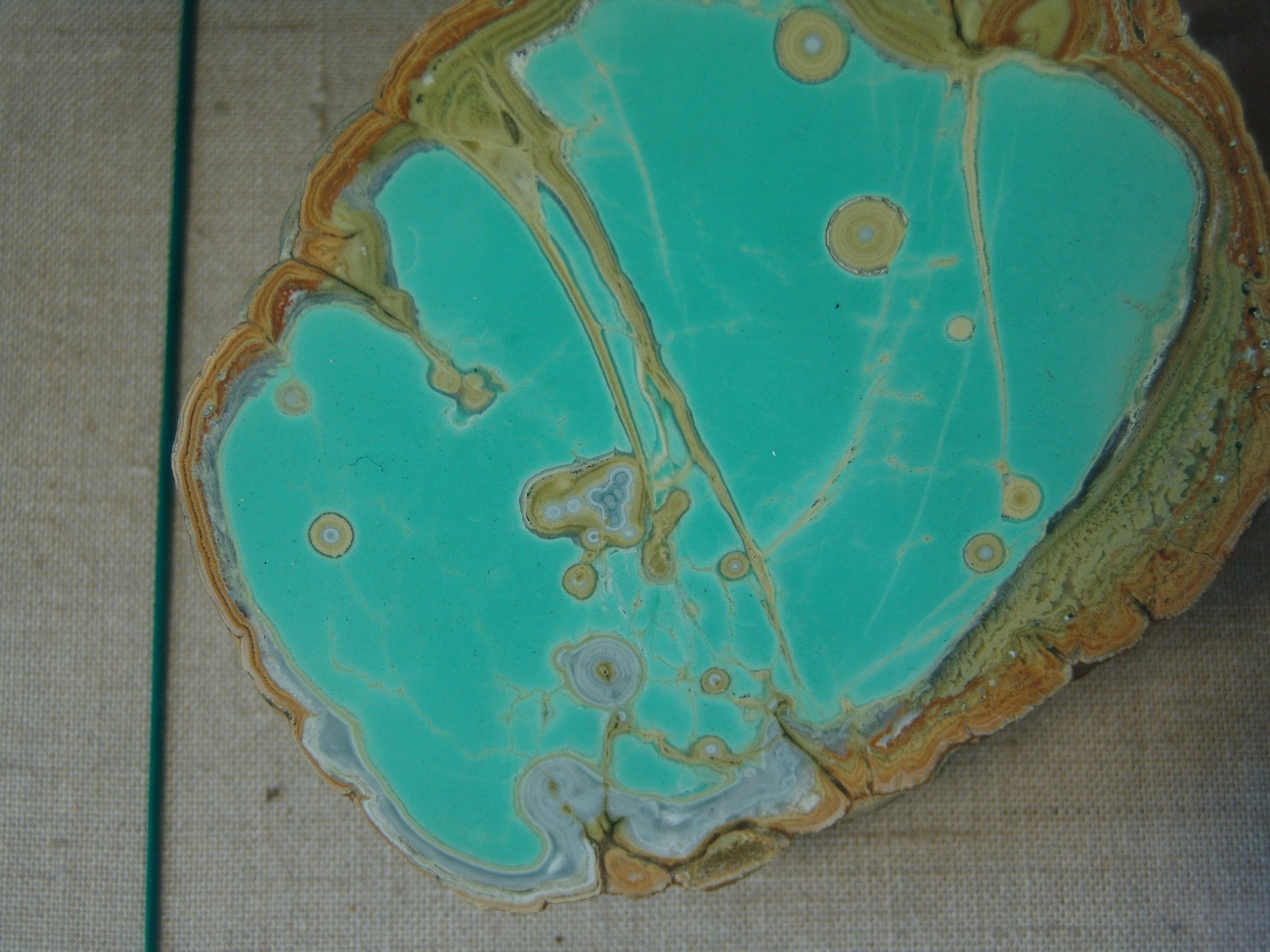

Variscita rodeada por wardita (NaAl₃ (PO₄)₂(OH)₄H₂O). Natural History Museum de Londres. Foto E. Vindel.

PIROMORFITA

Fórmula: Pb₅(PO₄)₃Cl

Sistema cristalino: Hexagonal.

Forma y hábito: Cristales prismáticos y en forma de barriles redondeados. Con asiduidad presenta masas globulares, reniformes, botroidales, granulares y cristales fibrosos.

Propiedades físicas:

Color: tonalidades verdosas, pardas y amarillentas.

Exfoliación: Ninguna.

Raya: Blanca.

Brillo: Resinoso a adamantino

Dureza: H 3,5 – 4

Peso específico: G 7,04 g/cm³

Composición: PbO 82,2% P₂O₅15,7% Cl 2,6%. El (AsO₄) remplaza al (PO₄) formando una serie completa hasta la Mimetita, Pb₅(AsO₄)₃Cl. Es isoestructural con el apatito.

$C:\Users\ELENA VINDEL\Desktop\Caja F1\PIROMORFITA1.JPG$

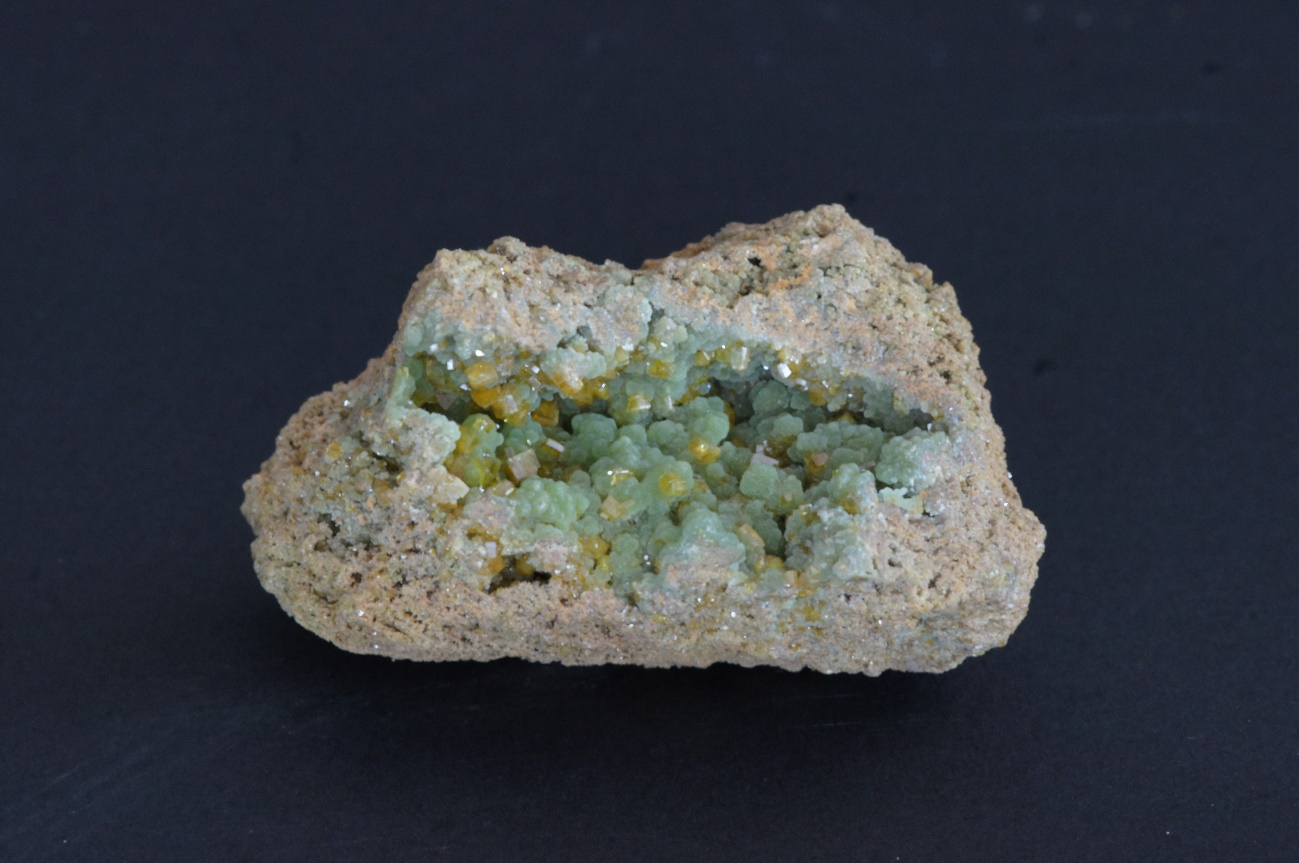

Piromorfita: verde y amarilla. Colección privada de E. Vindel.

VIVIANITA

Fórmula: Fe₃(PO₄)₂8H₂O

Sistema cristalino: Monoclínico.

Forma y hábito: Cristales prismáticos estriados o en grandes cristales tabulares.

Propiedades físicas:

Color: Azul claro a oscuro, verde claro a oscuro.

Exfoliación: {010}Perfecta.

Fractura: Hojosa.

Raya: Blanca azulada.

Brillo: Vítreo.

Dureza: H 1,5 – 2

Peso específico: G 2,58 – 2,68 g/cm³

Composición: FeO 43% P₂O₅ 28,3% H₂O 28,7 %. El oscurecimiento viene de la transformación de Fe²⁺ a Fe³⁺.

$C:\Users\ELENA VINDEL\Pictures\4_FOTOSWEB\Geominero 2\DSC09540.JPG$

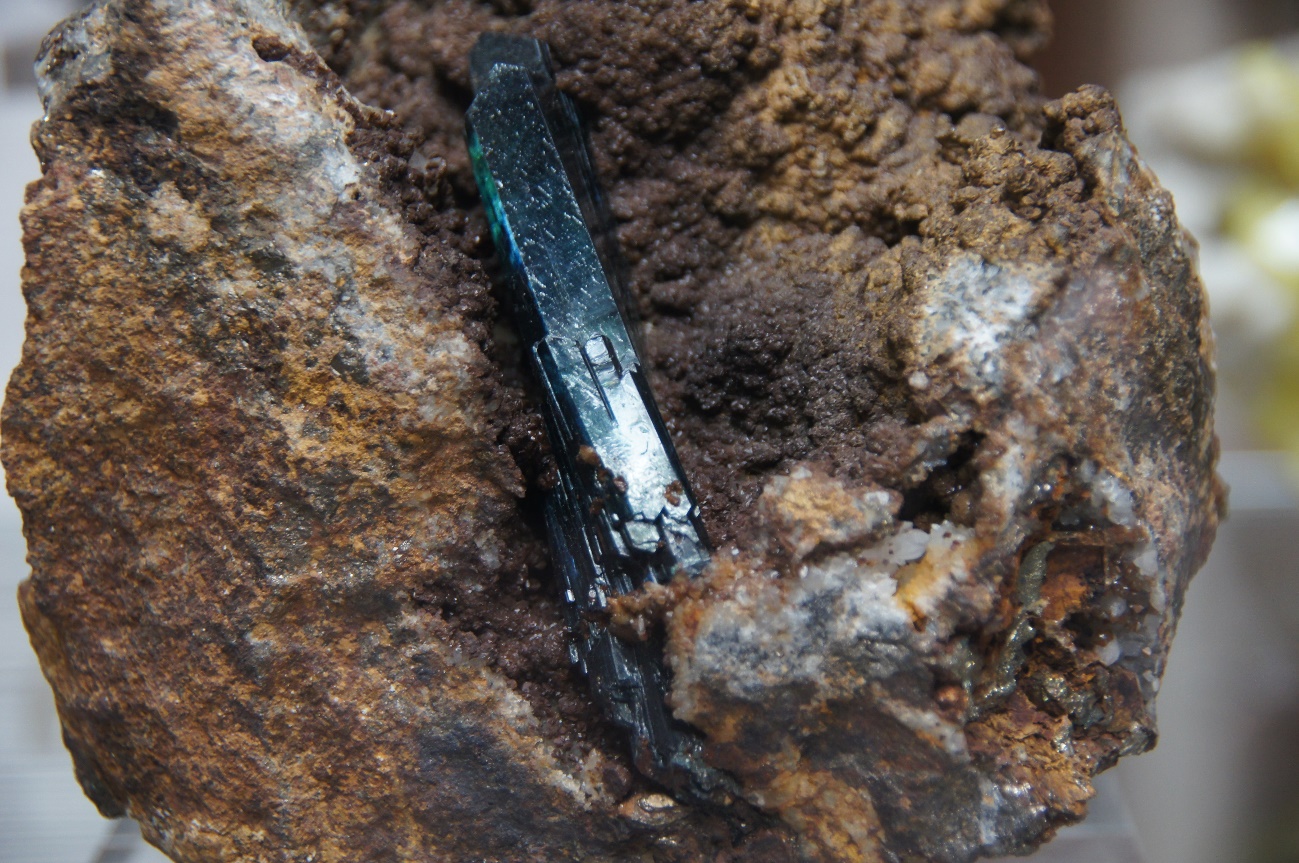

Vivianita. Museo Geominero. Foto E. Vindel.

ERITRINA

Fórmula: Co₃(AsO₄)₂8H₂O

Sistema cristalino: Monoclínico.

Forma y hábito: Los cristales son prismáticos y verticalmente estriados. Masas granulares, reniformes y terrosas.

Propiedades físicas:

Color: Rojo a rosa.

Exfoliación: {010} perfecta.

Raya: Rosa.

Brillo: Adamantino a vítreo.

Dureza: H 1,5 – 2,5

Peso específico: G 3,06 g/cm³

Composición: CoO 37,5% A₂O₅ 38,4% H₂O 24,1%.

$G:\2_FOTOS\MINERALES CONCURSO ELEKTRA\6 Eritrina.jpg.JPG$

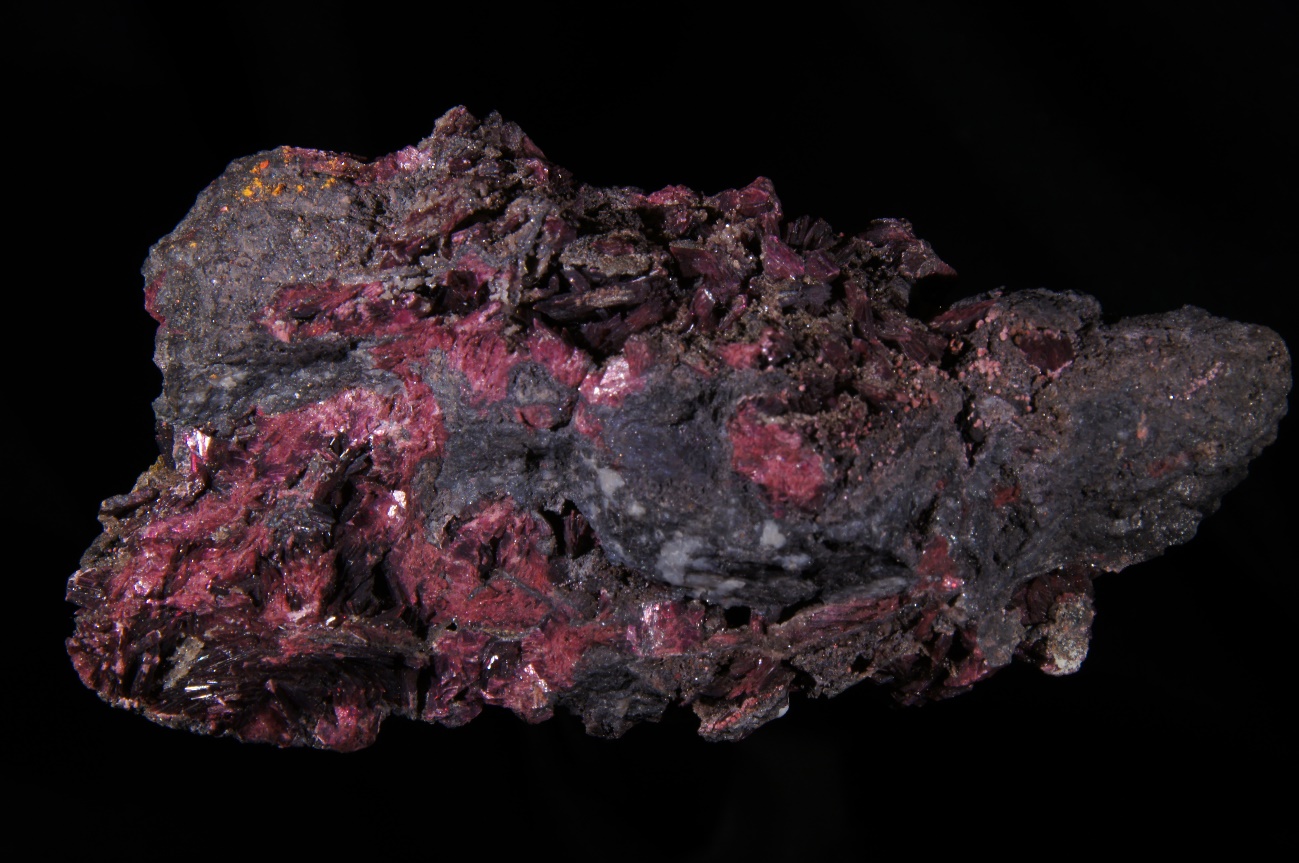

Eritrina (rosa). Colección privada de E. Vindel.

$F:\Caja F2\ERITRINA.JPG$

Eritrina (rosa). Colección privada de E. Vindel.

ADAMINA

Fórmula: Zn₂(AsO₄) OH

Sistema cristalino: Rómbico.

Forma y hábito: Cristales prismáticos. Formas incrustantes, terrosas.

Propiedades físicas:

Color: Incoloro, blanco, amarillo, verde.

Exfoliación: Perfecta.

Fractura concoidea.

Raya: Blanca.

Brillo: Vítreo

Dureza: H 3,5

Peso específico: G 4,3 – 4,5 g/cm³

Composición:

$C:\Users\ELENA VINDEL\Desktop\Caja F1\ADAMINA 2.JPG$

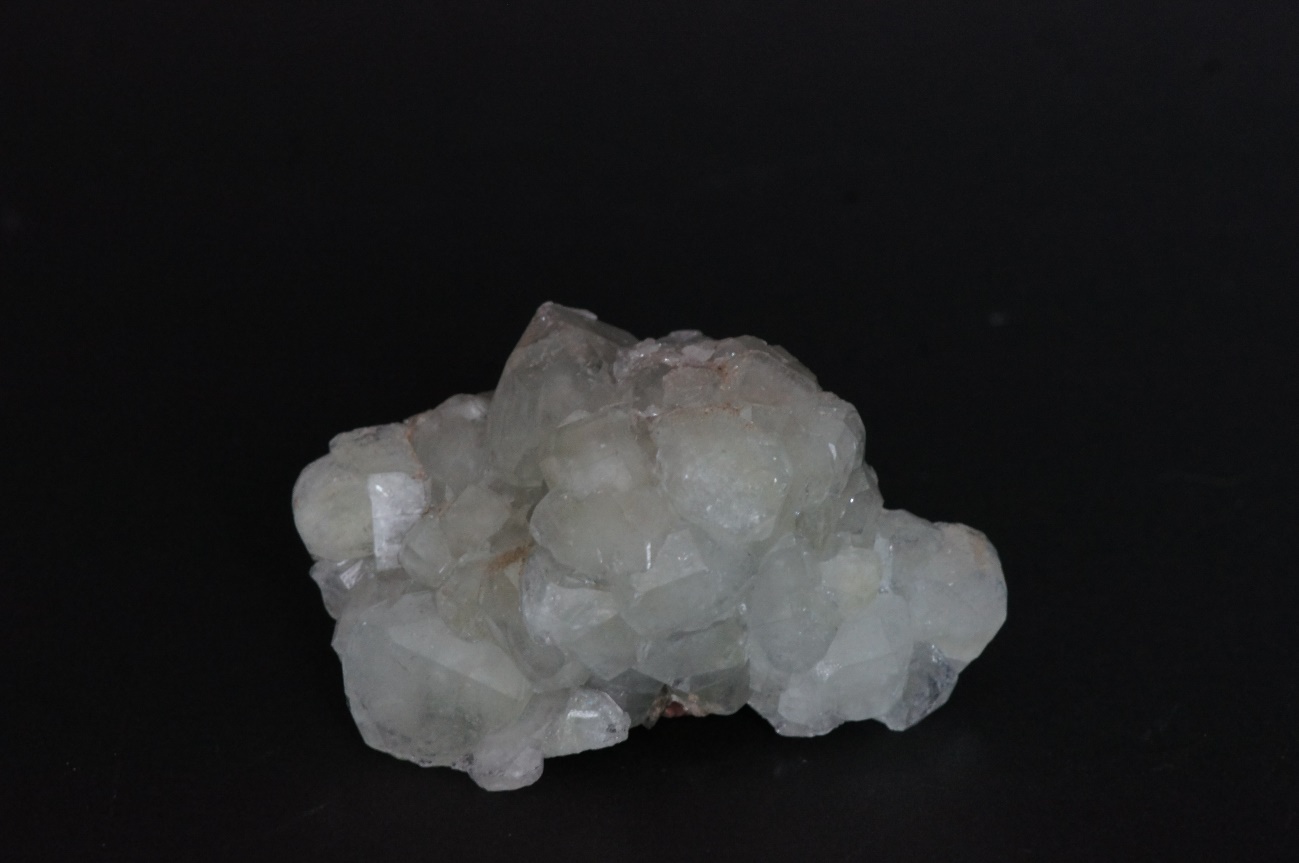

Adamina. Colección privada de E. Vindel.

VANADINITA

Fórmula: Pb₅(VO₄)₃Cl

Sistema cristalino: Hexagonal

Forma y hábito: Cristales prismáticos {1010} y {0001}. Se presenta en cristales redondeados, cavernosos, globulares y como incrustaciones.

Propiedades físicas:

Color: Rojo rubí, anaranjado, amarillo y pardo.

Exfoliación: Ninguna.

Fractura concoidea.

Raya: Blanca, amarillenta.

Brillo: Resinoso a adamantino

Dureza: H 3

Peso específico: G 6,7 – 7,1 g/cm³

Composición: PbO 78,7% Cl 2,5% V₂O₅ Escasas cantidades de Ca, Zn y Cu pueden sustituir al Pb. Pequeñas cantidades, PO₄ y AsO₄, pueden sustituir al VO₄.

$C:\Users\ELENA VINDEL\Desktop\Caja F33\VANADINITA.JPG$

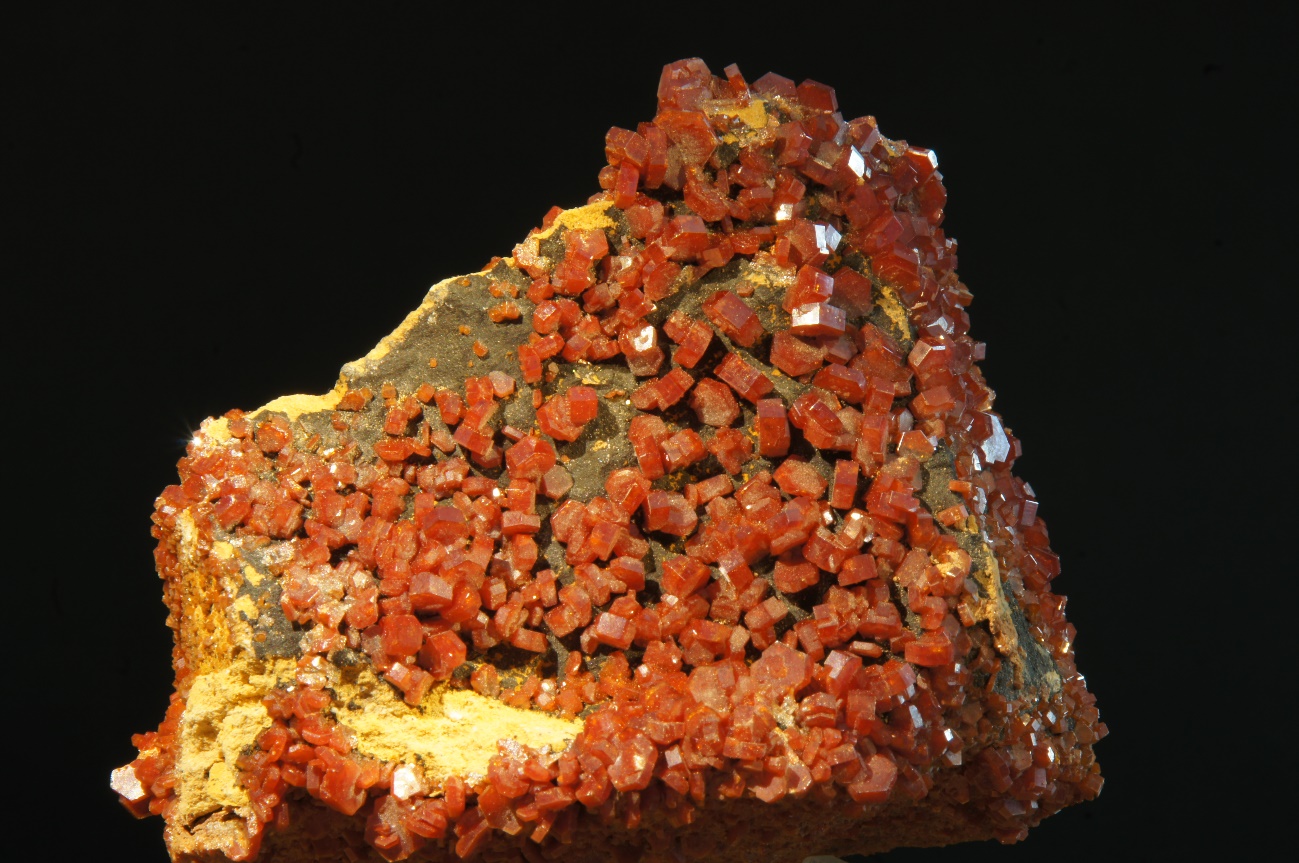

Vanadinita. Colección privada de E. Vindel.
