Tema 4 – Mineralogía

4. ÓXIDOS E HIDRÓXIDOS

CUPRITA

Fórmula: Cu₂O

Sistema cristalino: Cúbico.

Forma y hábito: Cristales cúbicos, octaédricos, dodecaédricos o combinaciones. Algunas veces conocida como cuprita capilar o calcotriquita. Masiva, granular o agregados terrosos.

Propiedades físicas:

Color: Rojo en varios tonos, casi negro. Rojo rubí en cristales transparentes.

Exfoliación: {111}débil.

Fractura concoidea, irregular.

Raya: Roja a parda.

Brillo: Submetálico, adamantino.

Dureza: H 3,5 – 4

Peso específico: G 6,1 g/cm³

Composición: Cu 88,8% O 11,2%. Por lo común, puro, pero puede estar presentar óxido de Fe, amarillo.

$C:\Users\ELENA VINDEL\Desktop\Geominero\DSC09438.JPG$

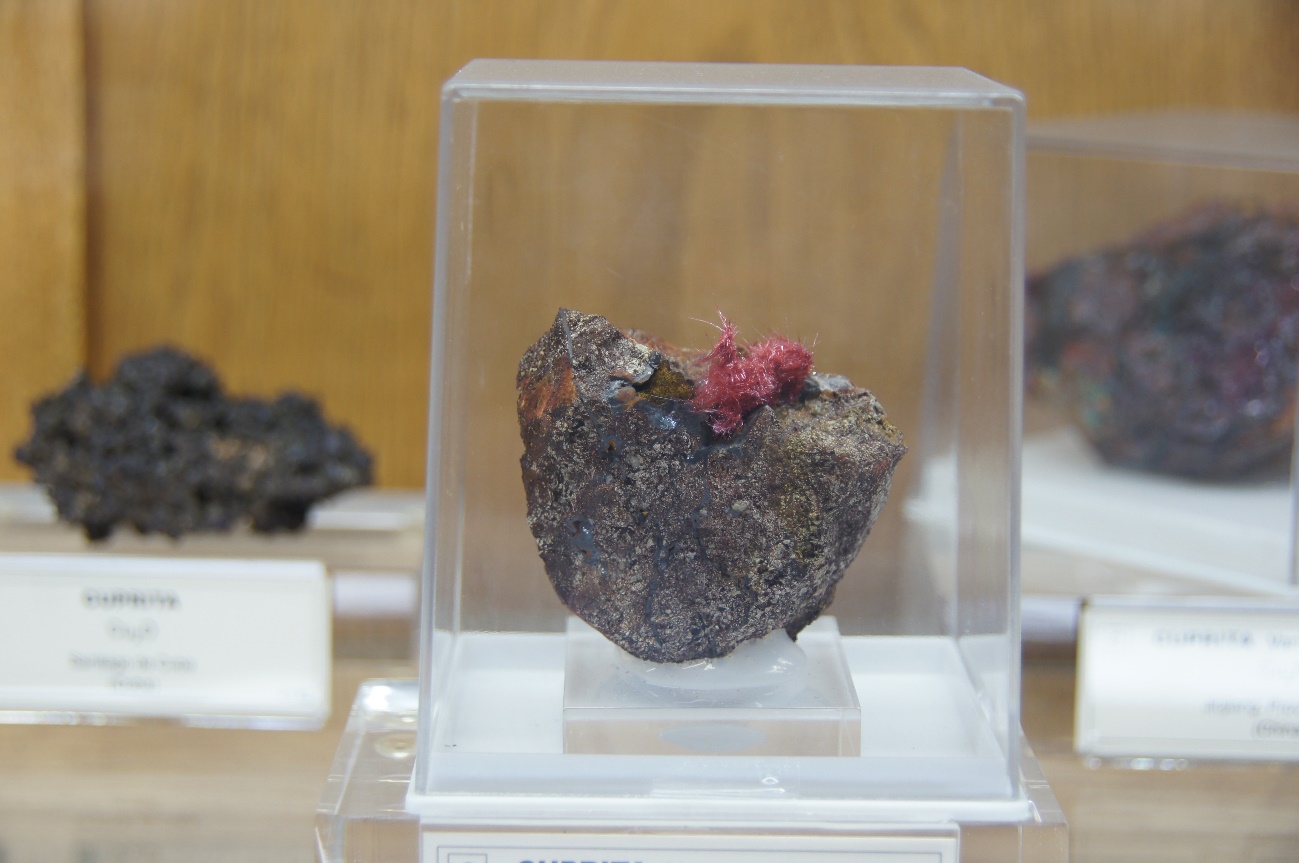

Cuprita (var. calcotriquita). Museo Geominero. Foto E. Vindel.

$C:\Users\ELENA VINDEL\Pictures\4_FOTOSWEB\Geominero 2\DSC09493.JPG$

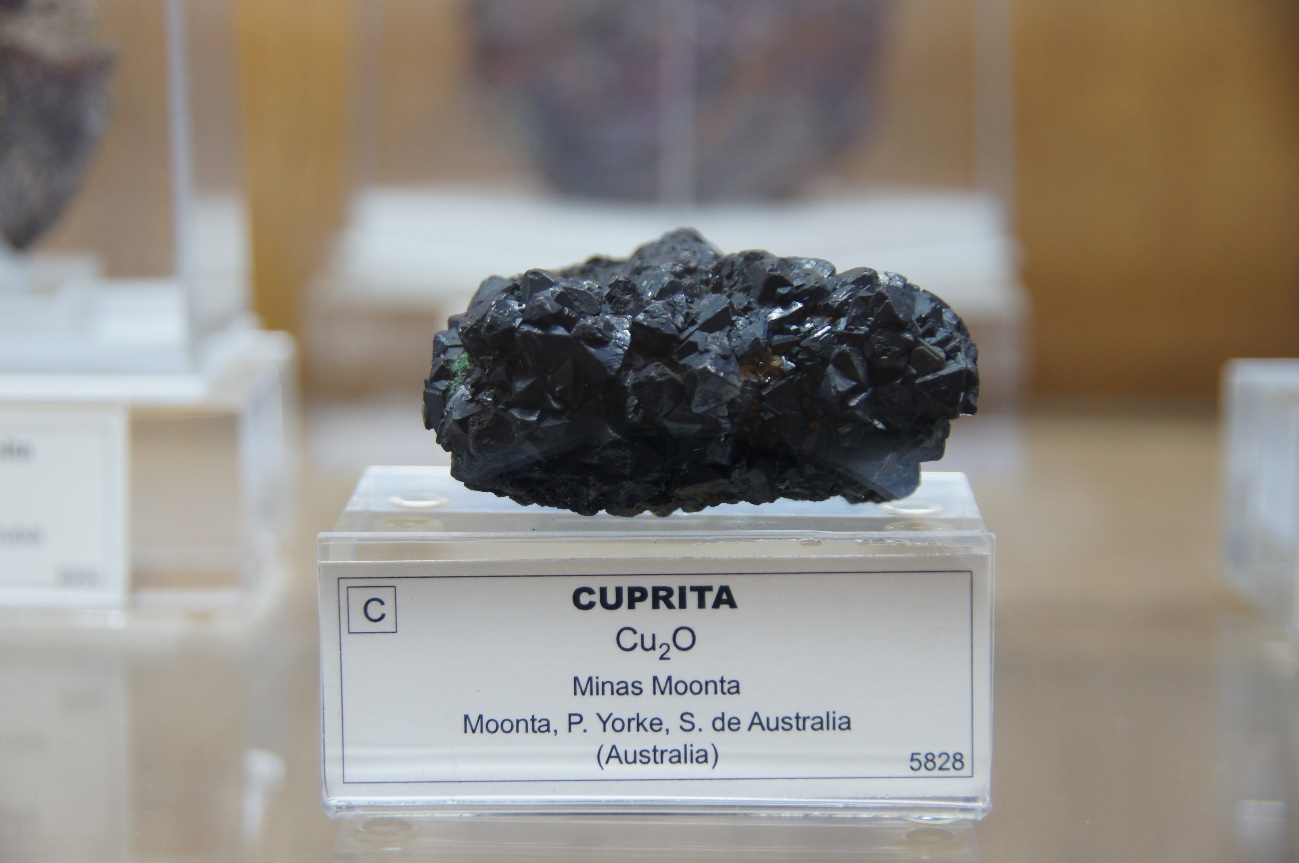

Cuprita. Museo Geominero. Foto E. Vindel.

$C:\Users\Miguel Angel\Desktop\Museo de Vitoria\CUPRITA.JPG$

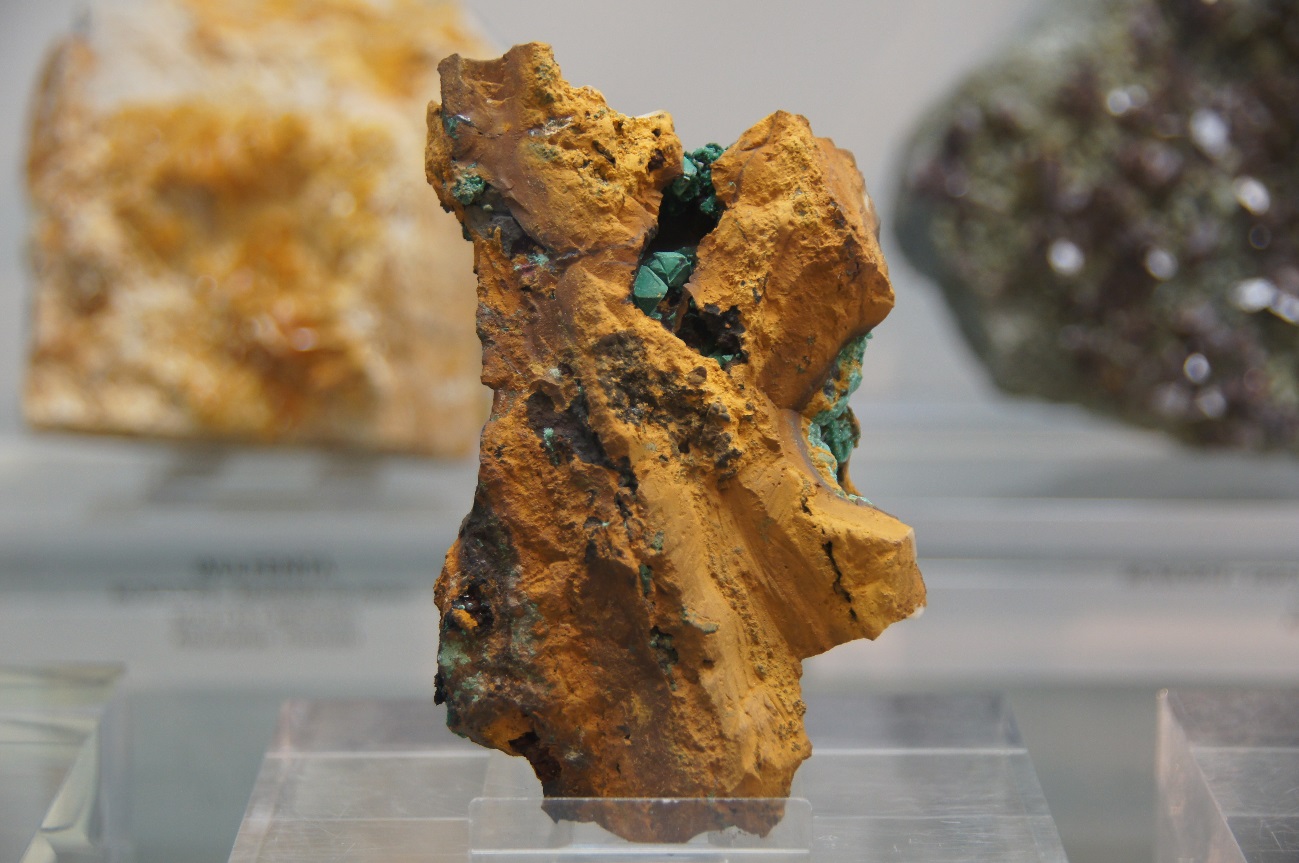

Cuprita con óxido de Fe (amarillo) y malaquita (verde). Museo de Ciencias Naturales de Álava. Foto E. Vindel.

CORINDÓN

Fórmula: Al₂O₃

Sistema cristalino: Trigonal.

Forma y hábito: Cristales tabulares o prismáticos, a menudo en forma de barril. Masivo. Maclado polisintético. Granular fino o tosco. El esmeril es un corindón granular negro muy duro, que se utiliza para cortar mezclado magnetita, rutilo, sílice y otros minerales.

Propiedades físicas:

Color: El rubí es la gema roja del corindón y el zafiro es la gema azul. También puede ser incoloro, castaño o rosa.

Exfoliación: Ninguna.

Partición: {0001}tabular y {1011}romboédrica.

Fractura irregular, concoidea.

Raya: Blanca

Brillo: Adamantino a vítreo

Dureza: H 9

Peso específico: G 3,98 – 4,02 g/cm³

Composición: Al 52,9% O 47,1%. Los rubíes tienen trazas de cromo y los zafiros las tienen Fe o Ti.

$C:\Users\ELENA VINDEL\Documents\IMAGENES\DSC00719.JPG$

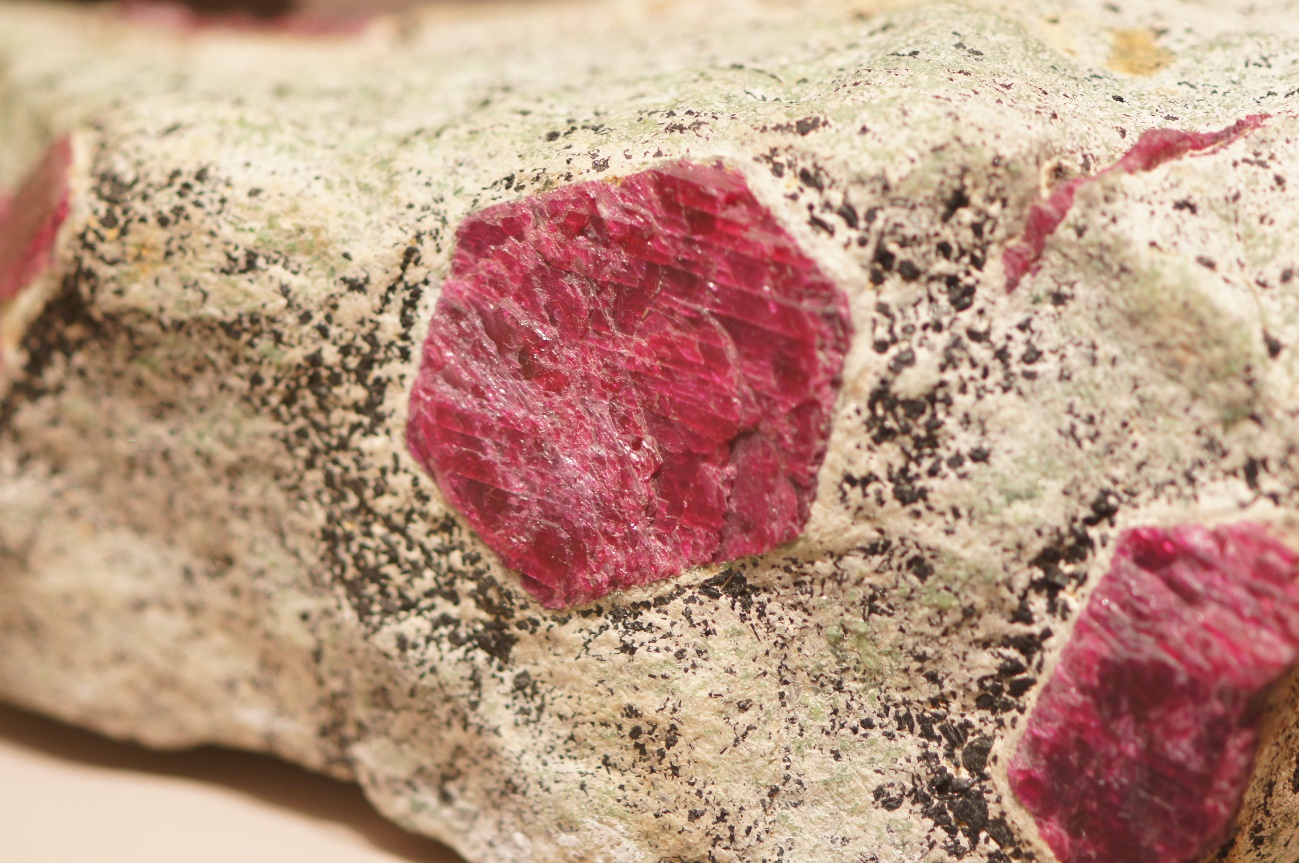

Rubíes. Smithsonian Institution. Foto E. Vindel.

$C:\Users\ELENA VINDEL\Documents\FOTOS USA 2013\RESUMEN USA 2013\DSC05364.JPG$

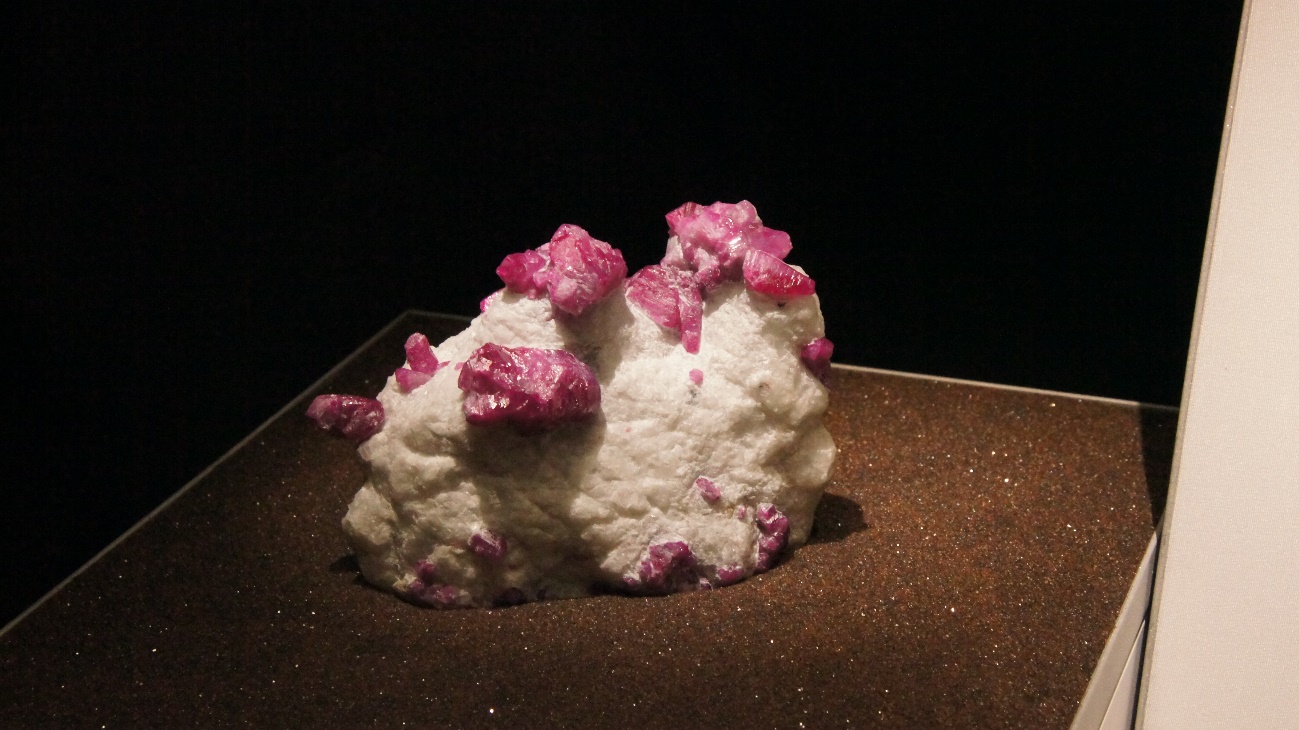

Rubíes. Field Museum Chicago. Foto E. Vindel.

HEMATITES (Oligisto)

Fórmula: Fe₂O₃

Sistema cristalino: Trigonal.

Forma y hábito: Cristales gruesos o delgados. Los planos basales enseñan con frecuencia marcas triangulares. Las rosas de hierro se agrupan en rosetas. Aparecen en masas botroidales. Comúnmente se muestra como terrosa.

Propiedades físicas:

Color: Castaño rojizo a negro (variedad metálica), roja (variedad terrosa).

Exfoliación: Ninguna.

Partición: {1011}con ángulos casi cúbicos y {0001} tabular.

Fractura irregular, concoidea.

Raya: Roja a parda rojiza.

Brillo: Metálico en cristales y mate en la variedad terrosa.

Dureza: H 5,5-6,5 (1,5 variedad terrosa)

Peso específico: G 5,26 g/cm³

Composición: Fe 70% O 30%.

$C:\Users\ELENA VINDEL\Documents\Mine II DT\FOTOS MINE II\HEMATITES 2.jpg$

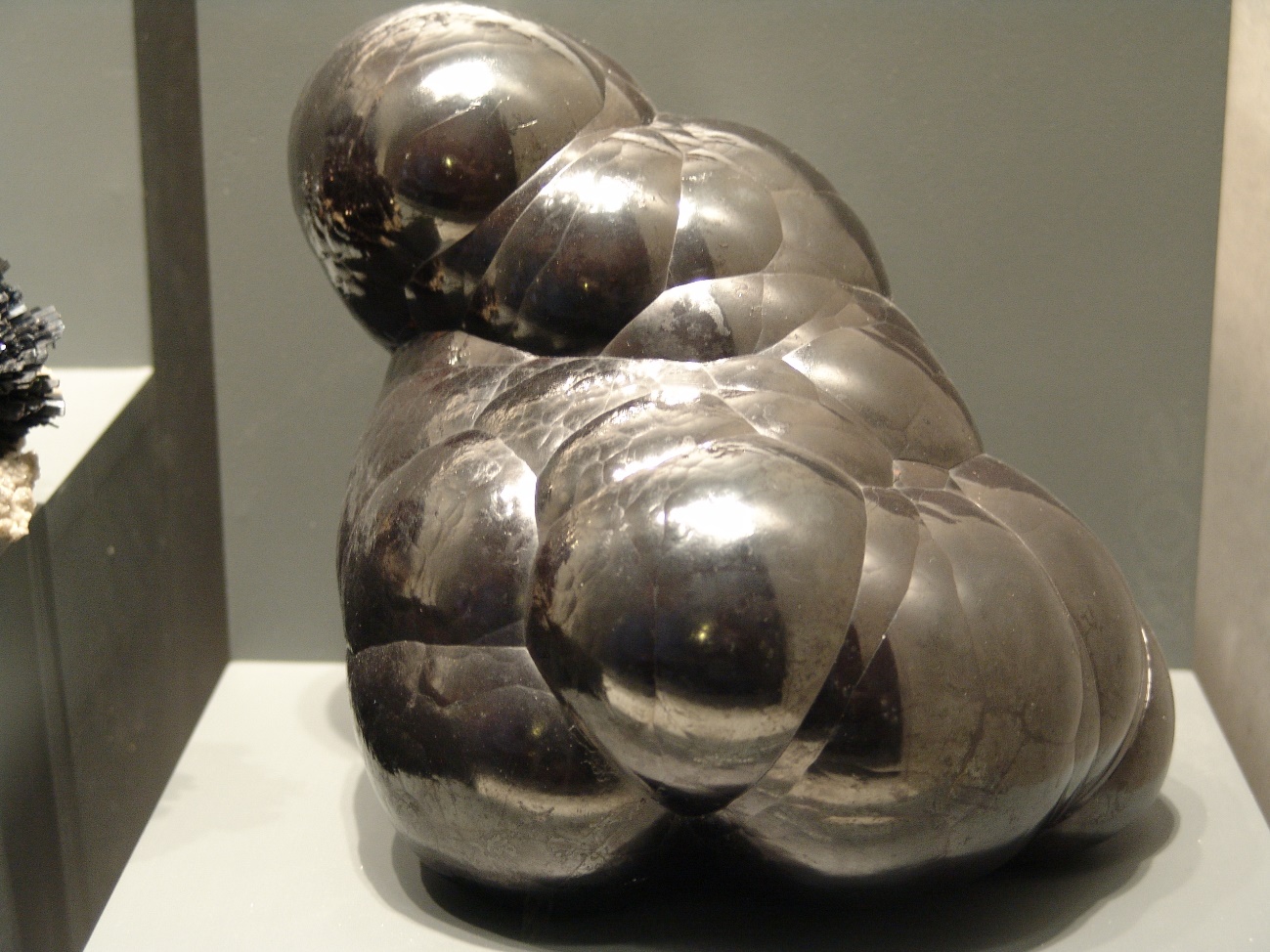

Oligisto botroidal (variedad metálica). Smithsonian Institution. Foto E. Vindel.

$G:\1_DOCUMENTOS\SILICATOS\imagenes minerales\FOTOSNOSILICATOS VISU\Oxidos e Hidróxidos\Hematites II.jpg$

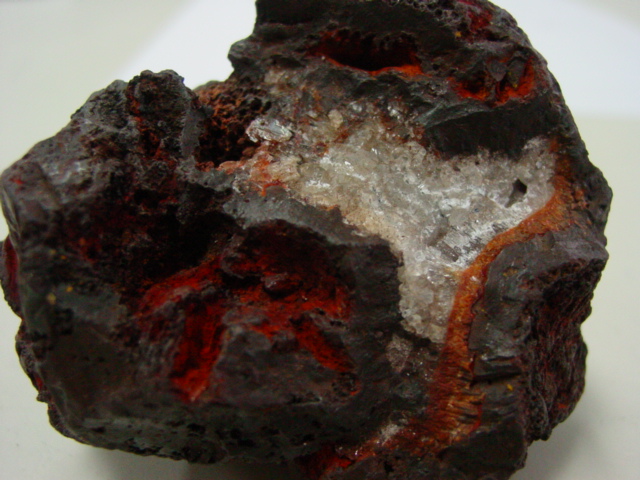

Hematites (variedad terrosa) con cuarzo. Colección de la Universidad Complutense.

ILMENITA

Fórmula: FeTiO₃

Sistema cristalino: Trigonal.

Forma y hábito: Cristales tabulares paralelos a {0001} y gruesos. Así mismo, se da en forma de granos o en arenas.

Propiedades físicas:

Color: Negro.

Exfoliación: Ninguna.

Fractura concoidea, irregular.

Brillo: Metálico a submetálico.

Raya: Negra.

Dureza: H 5,5 – 6

Peso específico: G 4,70 – 4,79 g/cm³

Puede ser magnético.

Opaco.

Composición: Fe 36,8% Ti 31,6% O 31,6%.

$C:\Users\ELENA VINDEL\Pictures\4_FOTOSWEB\Geominero 2\DSC09495.JPG$

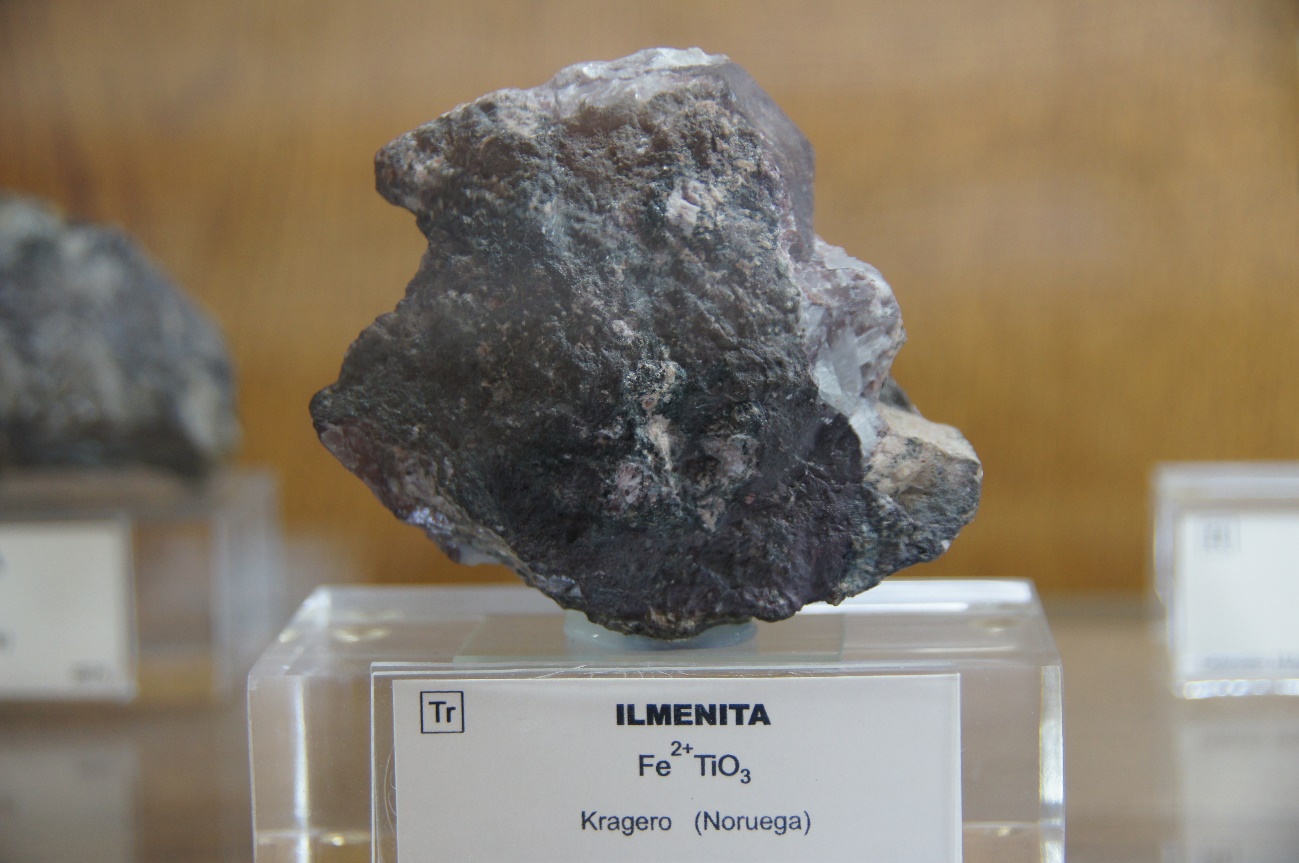

Ilmenita. Museo Geominero. Foto E. Vindel.

RUTILO

Fórmula: TiO₂

Sistema cristalino: Tetragonal.

Forma y hábito: Cristales prismáticos con terminaciones en bipirámides. Maclas en codo con plano de macla {011}. Cristales aciculares delgados.

Propiedades físicas:

Color: Castaño rojizo, pardo a negro.

Exfoliación: {110} buena, {010}débil.

Fractura concoidea, subconcoidea, irregular.

Raya: Blanca.

Brillo: Adamantino a submetálico .

Dureza: H 6 – 6,5

Peso específico: G 4,23 – 5,5 g/cm³

Composición: Ti 60% O 40%. El TiO₂ tiene dos polimorfos, anatasa (tetragonal) y brookita (rómbico).

$C:\Users\ELENA VINDEL\Desktop\Geominero\DSC09444.JPG$

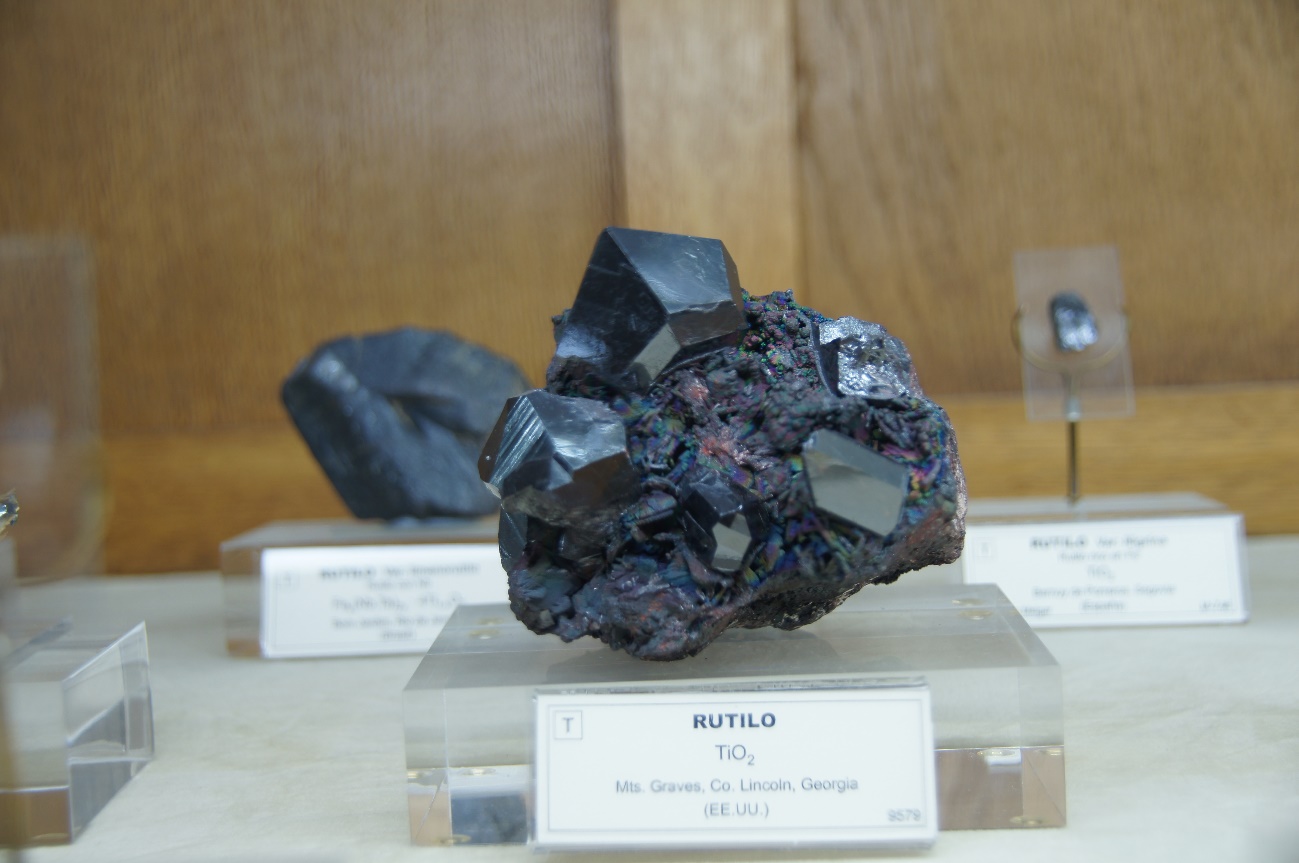

Macla en codo de rutilo (arriba). Museo Geominero. Foto E. Vindel.

$C:\Users\ELENA VINDEL\Desktop\Geominero\DSC09451.JPG$

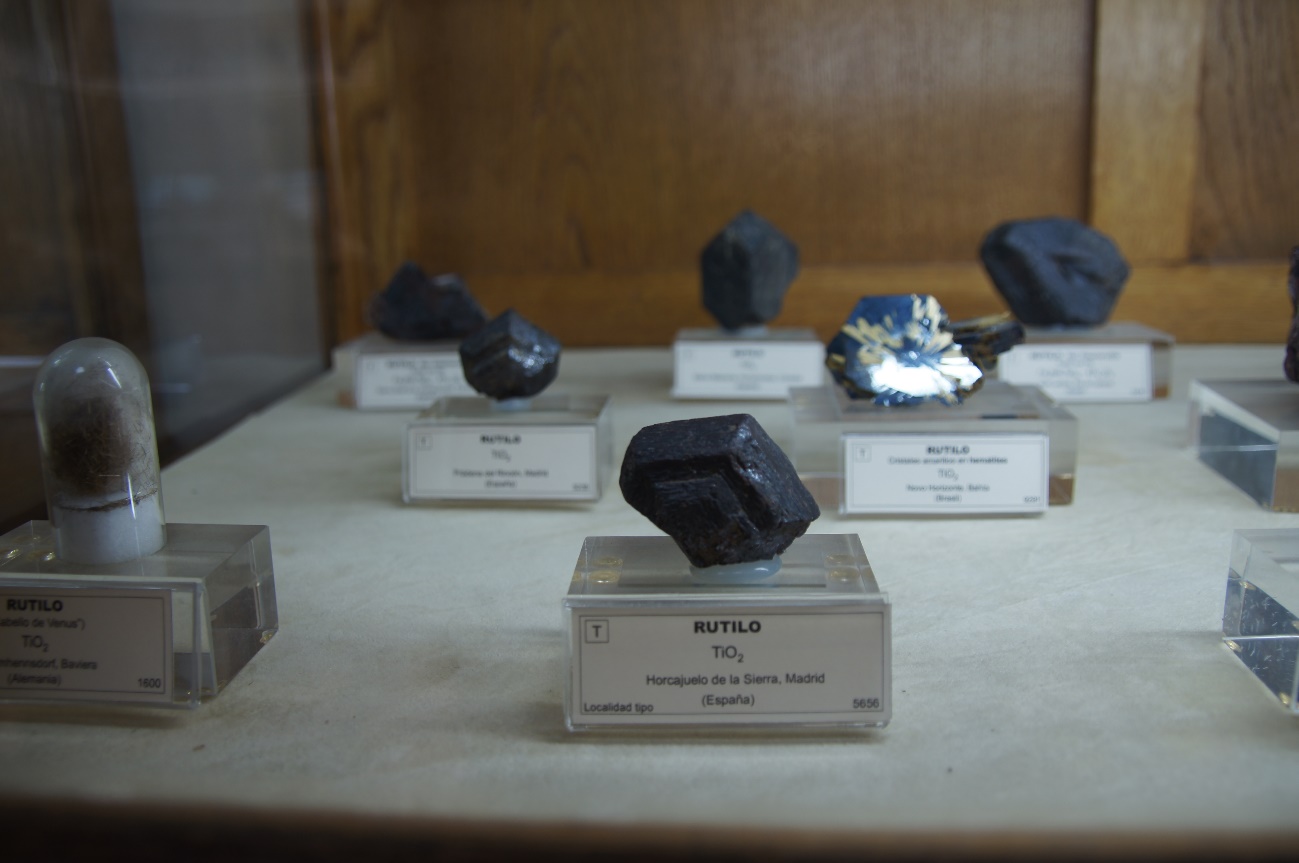

Rutilo. Museo Geominero. Foto E. Vindel.

PIROLUSITA

Fórmula: MnO₂

Sistema cristalino: Tetragonal.

Forma y hábito: Pocas veces se encuentran cristales. Aparecen en fibras, columnas y formas dendríticas.

Propiedades físicas:

Color: Negro.

Exfoliación: {110} perfecta.

Fractura astillosa.

Raya: Negra.

Brillo: Metálico.

Dureza: H 1-2

Peso específico: G 4,75 g/cm³

Opaco.

Composición: Mn 63,2% O 36,8 %. Contiene un poco de agua.

$C:\Users\ELENA VINDEL\Documents\MINERALES CONCURSO ELEKTRA\38 Pirolusita.jpg.JPG$

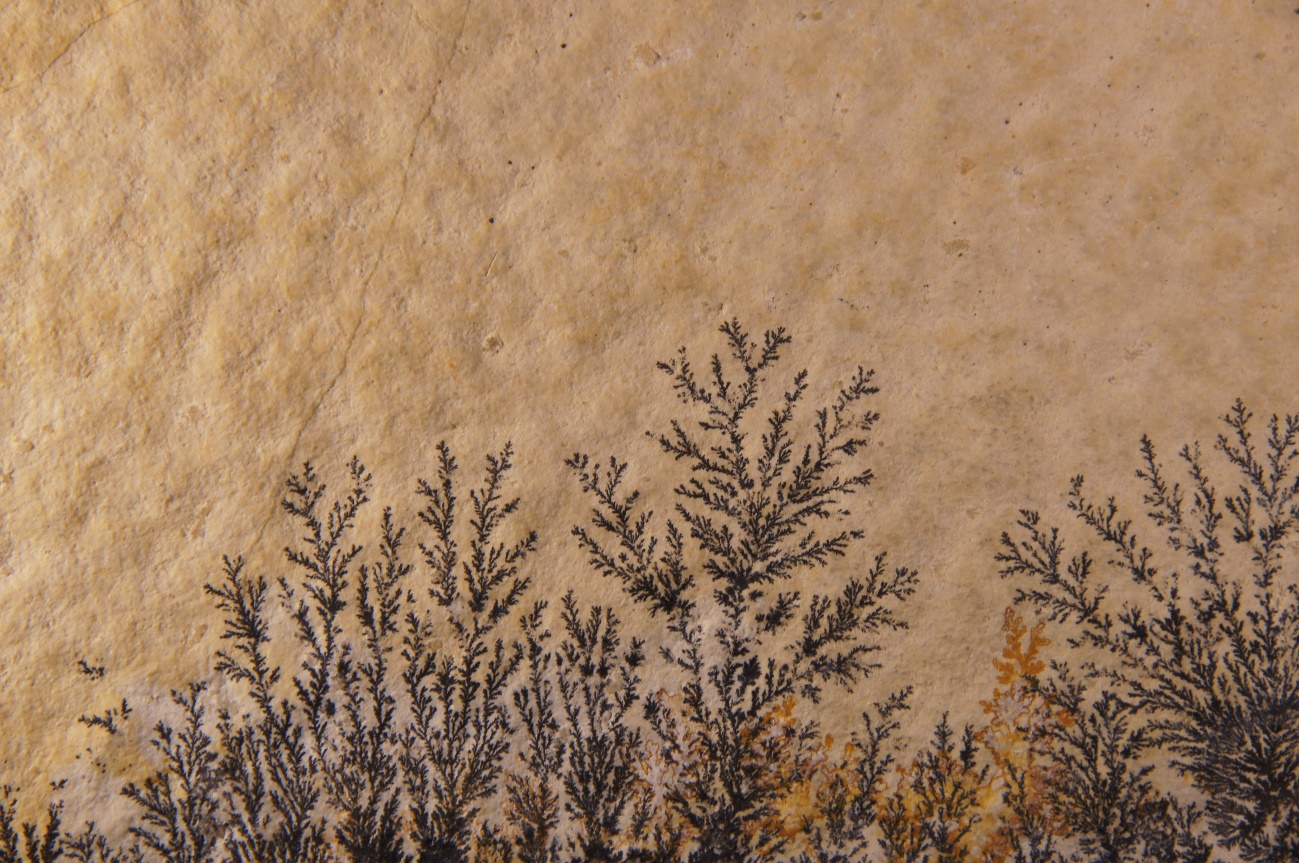

Dendritas de pirolusita. Colección privada de E. Vindel.

CASITERITA

Fórmula: SnO₂

Sistema cristalino: Tetragonal

Forma y hábito: Las formas son prismas y bipirámides. Presentan maclas en forma de codo, contacto y penetración El plano de macla es {101}. Comúnmente es granular y en masas reniformes.

Propiedades físicas:

Color: Pardo a negro, raras veces amarillo o blanco.

Exfoliación: {100} imperfecta, {110}y {111} pobre.

Partición: {101} según plano de macla.

Fractura concoidea, irregular.

Raya: Amarillenta a blanca.

Brillo: Adamantino a submetálico.

Dureza: H 6-7

Peso específico: G 6,9 – 7,1 g/cm³

Composición: Sn 78,6% O 21,4 %. Trazas de hierro, niobio y tántalo.

PEPE055

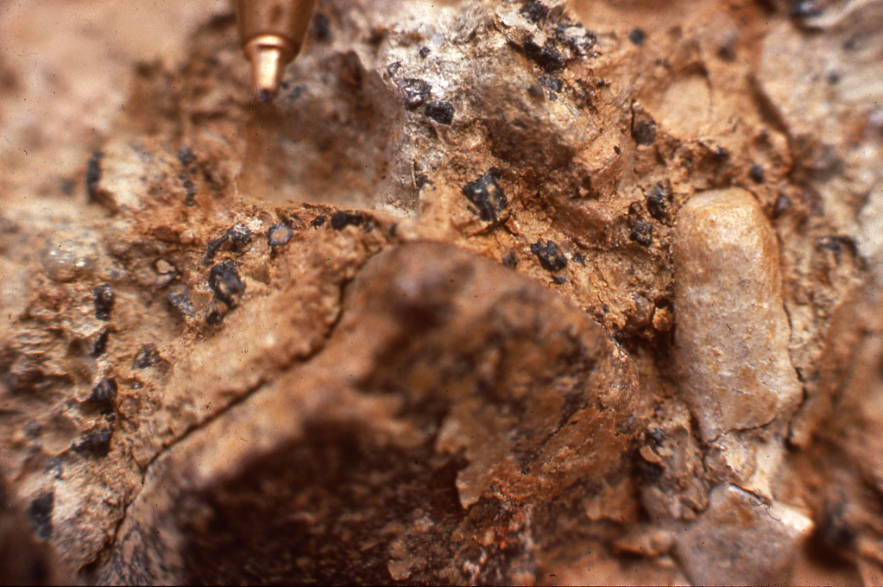

Placer de casiterita (negra). Foto E. Vindel.

$C:\Users\ELENA VINDEL\Desktop\Caja F33\CASITERITA2.JPG$

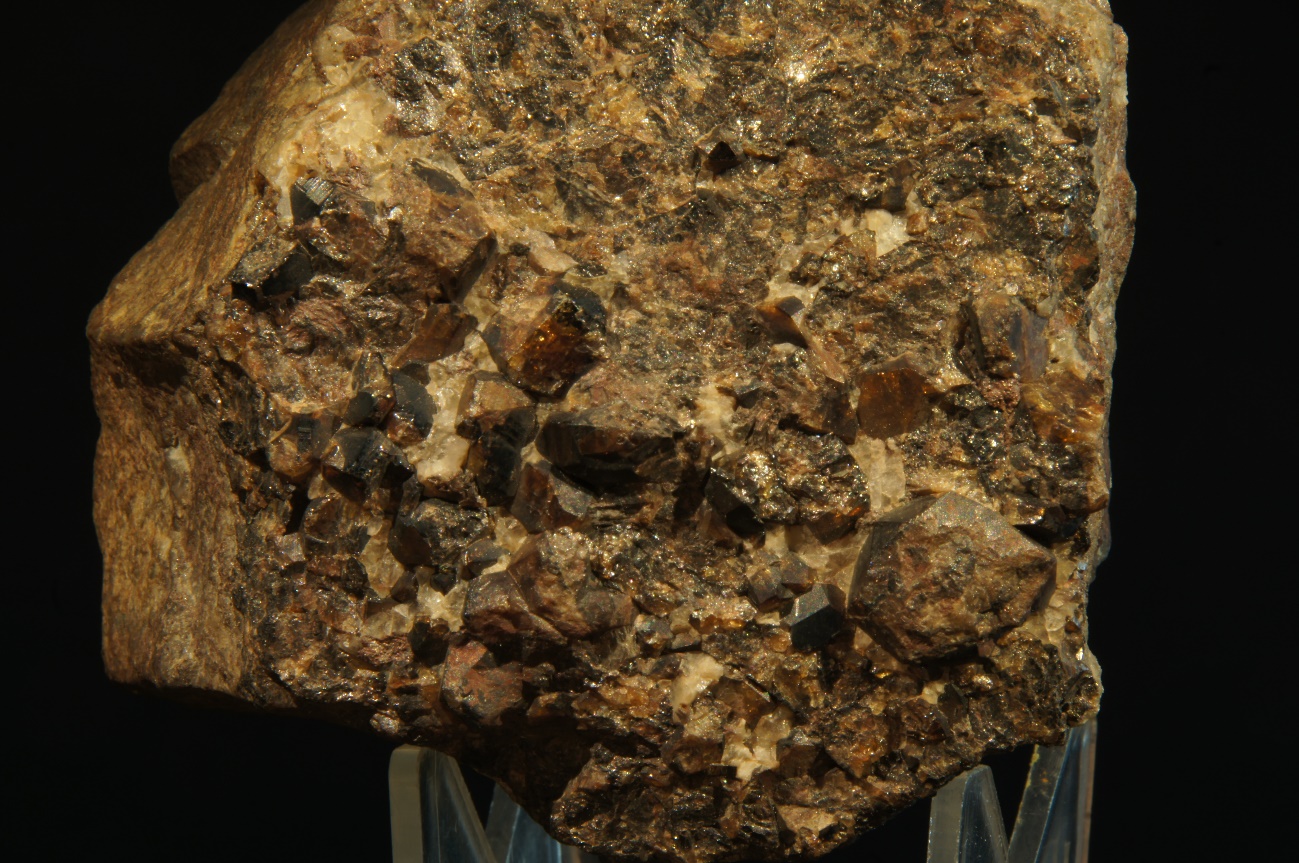

Casiterita (parda). Colección privada de E. Vindel.

$C:\Users\Miguel Angel\Desktop\Museo de Vitoria\DSC09399.JPG$

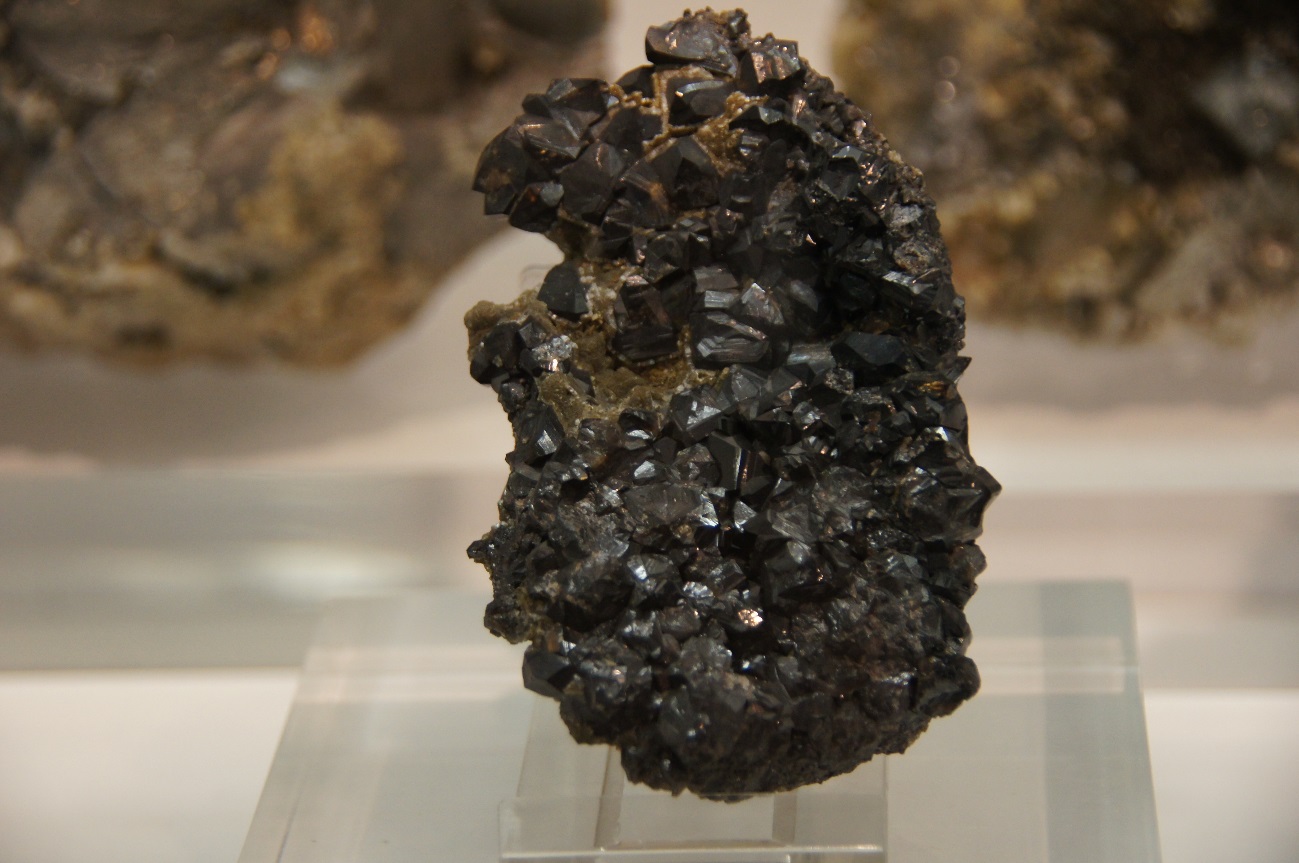

Casiterita (negra). Museo de Ciencias Naturales de Álava. Foto E. Vindel.

ESPINELA

Fórmula: MgAl₂O₄

Sistema cristalino: Cúbico

Forma y hábito: Por lo general aparece en octaedros o en octaedros maclados (macla de la espinela). Comúnmente, se presentan las maclas simples y múltiples según {111}. Se da en masas o granular.

Propiedades físicas:

Color: Blanco, rojo, azul, verde, pardo, negro.

Exfoliación: Ninguna

Partición: {111}

Fractura concoidea, irregular.

Raya: Blanca.

Brillo: Vítreo

Dureza: H 7,5-8

Peso específico: G 3,55 – 4,40 g/cm³

Composición: MgO 28,2% Al₂O₃ 71,8 %. El Mg puede estar remplazado en todas proporciones por Fe²⁺, Zn, Mn²⁺. La espinela magnésica casi pura, de color rojo claro, se conoce como espinela rubí.

$C:\Users\ELENA VINDEL\Desktop\Geominero\ESPINELA.JPG$

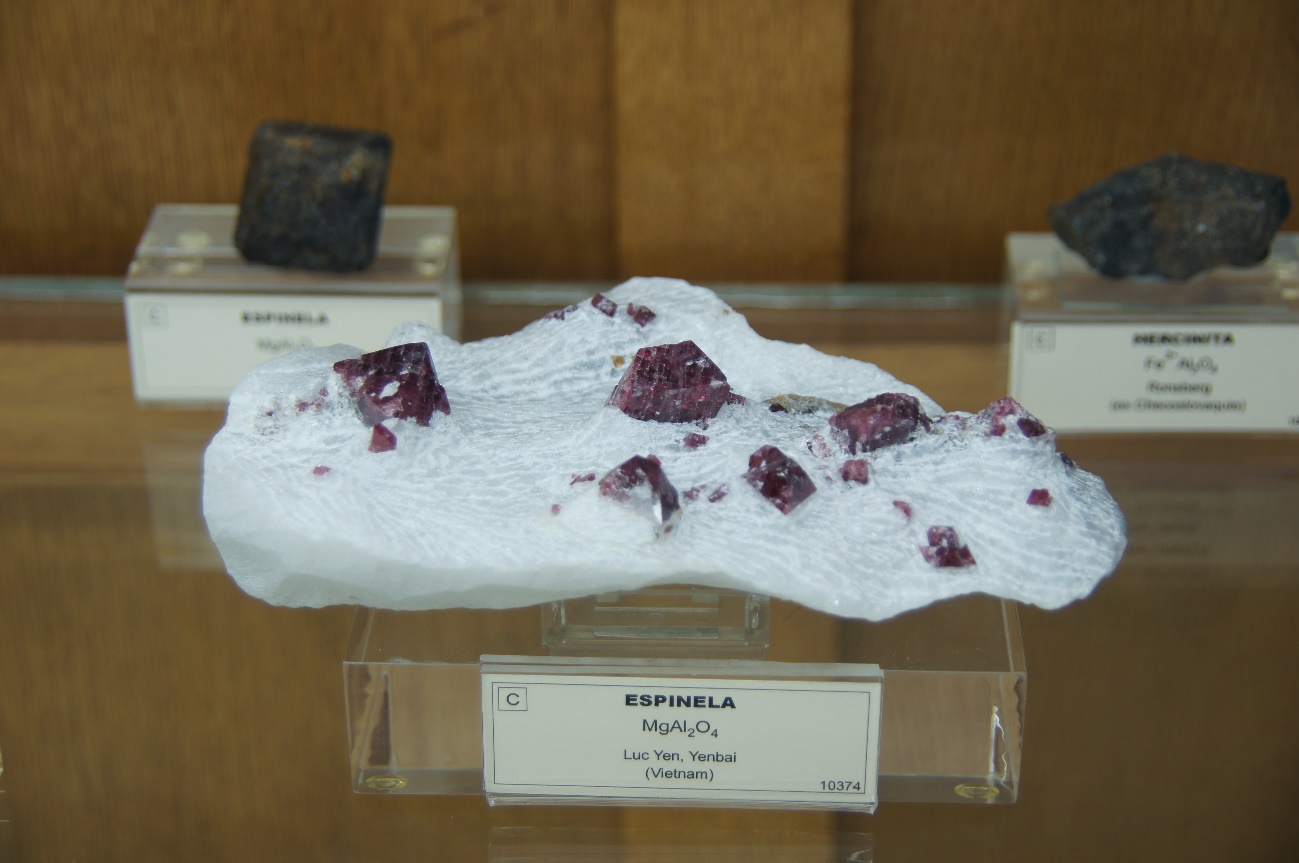

Cristales de espinela. Museo Geominero. Foto E. Vindel.

MAGNETITA

Fórmula: Fe²⁺Fe³⁺₂O₄o también Fe₃O₄

Sistema cristalino: Cúbico.

Forma y hábito: Hábito octaédrico, más raramente dodecaédrico. Maclado {111}. Macizo, granular o de grano fino.

Propiedades físicas:

Color: Negro.

Exfoliación: Ninguna.

Partición: {111} octaédrica.

Fractura irregular.

Raya: Negra.

Brillo: Metálico.

Dureza: H 5,5 – 6,5

Peso específico: G 5,18 g/cm³

Fuertemente magnético. Imán natural.

Opaco.

Composición: Fe 72,4% O 27,6%. Algún porcentaje Mg²⁺ y Mn²⁺ sustituyendo al Fe²⁺ y Al³⁺, Cr³⁺, Mn³⁺ o Ti⁴⁺ sustituyendo al Fe³⁺.

$C:\Users\ELENA VINDEL\Documents\GEOIMAGENES\GEOIMAGENES MA\Figura 9. Magnetita.jpg$

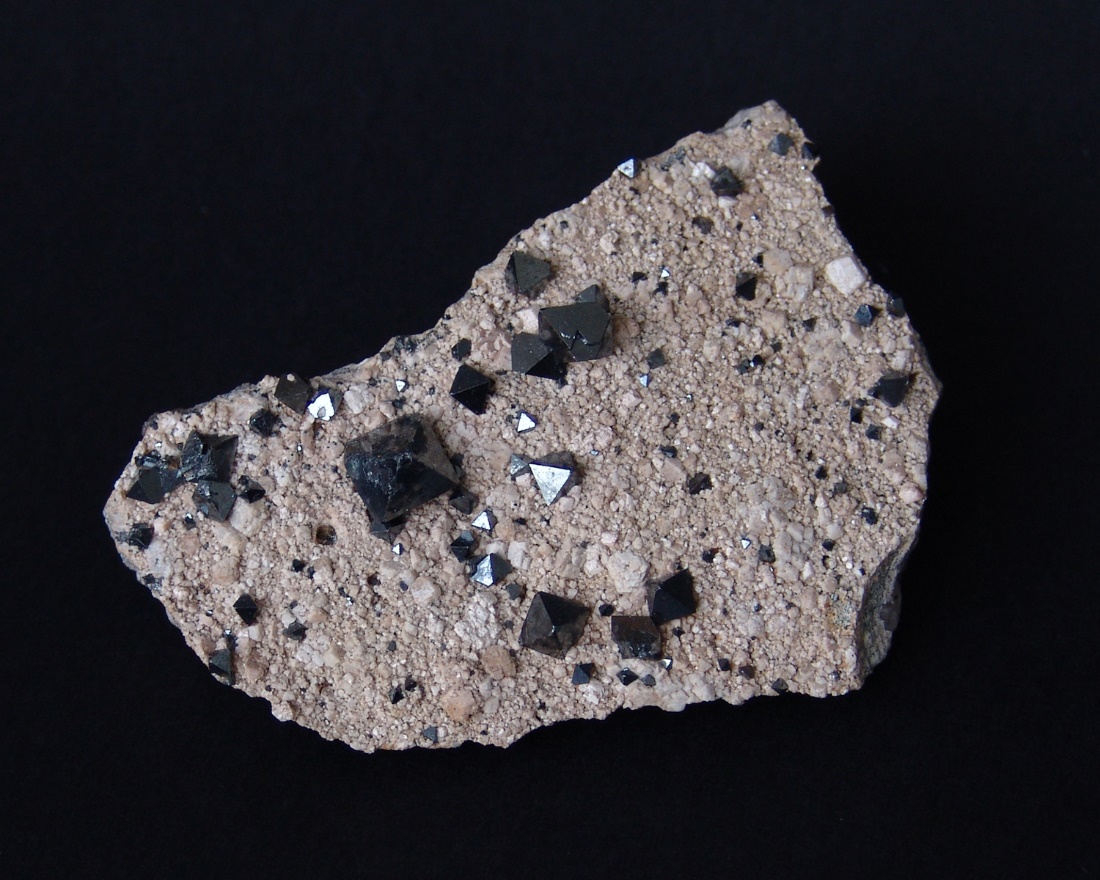

Octaedros de magnetita. Colección privada de E. Vindel.

$C:\Users\ELENA VINDEL\Desktop\Caja F4\DSC09327.JPG$

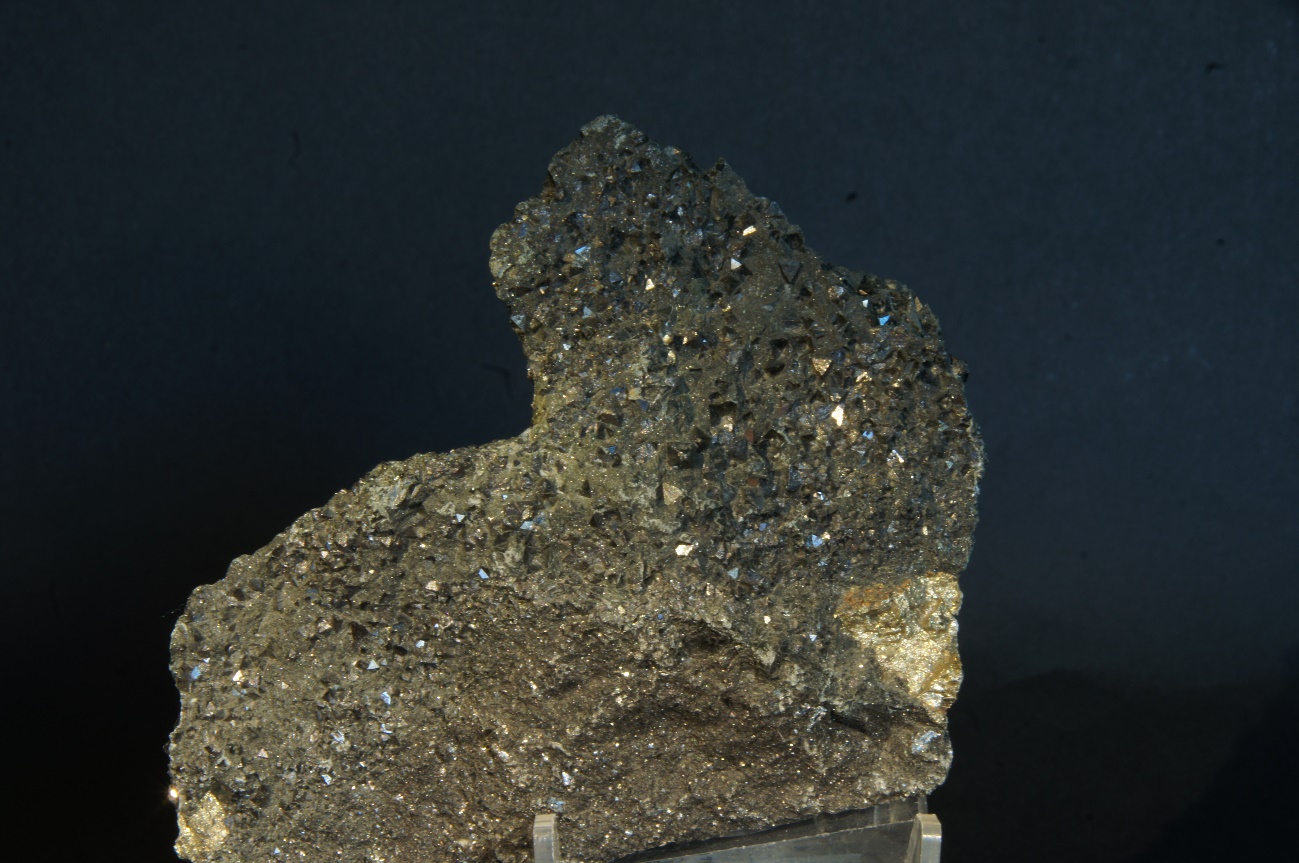

Octaedros de magnetita. Calcopirita (amarilla en la esquina derecha). Colección privada de E. Vindel.

CROMITA

Fórmula: Fe²⁺Cr³⁺₂O₄

Sistema cristalino: Cúbico.

Forma y hábito: Hábito octaédrico, raro. Macizo o granular.

Propiedades físicas:

Color: Negro a pardo.

Exfoliación: Ninguna.

Partición: {111} octaédrica.

Fractura irregular.

Raya: Parda.

Brillo: Metálico a submetálico.

Dureza: H 5,5

Peso específico: G 4,6 g/cm³

Opaco.

Algunas muestras débilmente magnéticas.

Composición: FeO 32%, Cr₂O₃68%. Siempre algo de Mg sustituye al Fe²⁺ y algo de Al³⁺ y Fe³⁺ sustituyen al Cr.

npo000018

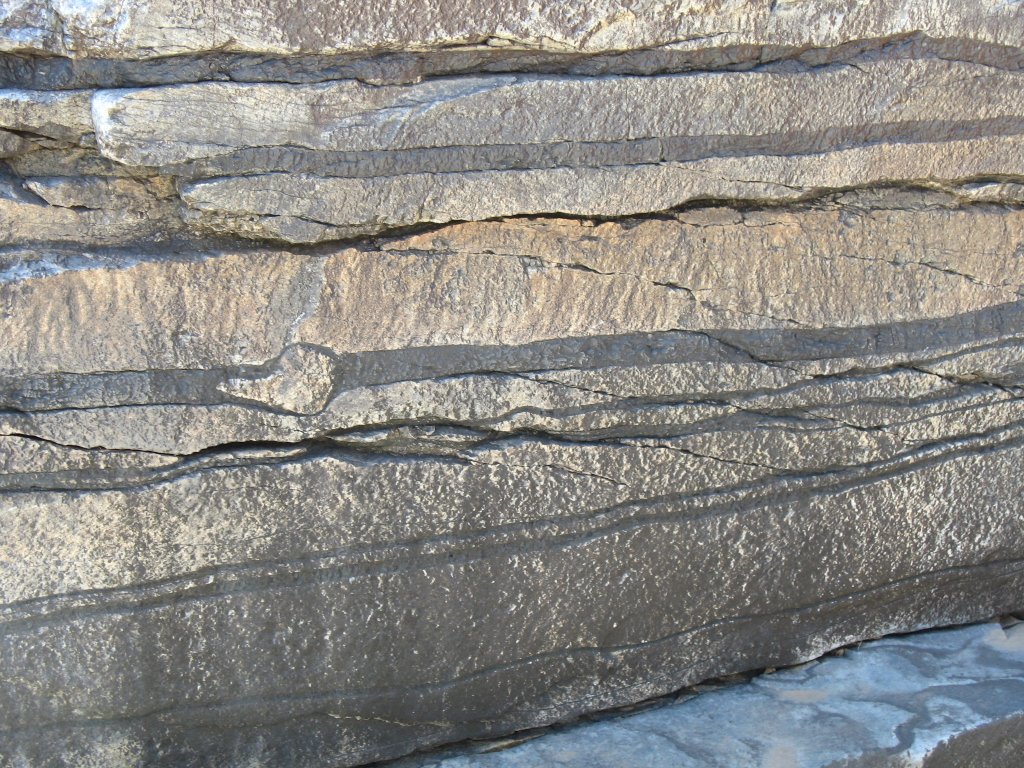

Bushveld (Sudafrica). Cromita (negra) en estratos. Foto J. Sierra.

HIDRÓXIDOS

Los hidróxidos están caracterizados por la presencia del grupo (OH)^–.

GOETHITA

Fórmula: FeO (OH)

Sistema cristalino: Rómbico.

Forma y hábito: Cristales aciculares. Macizo, botroide y en agregados radiales.

Propiedades físicas:

Color: Pardo amarillento, rojo, pardo oscuro, negro.

Exfoliación: {010} perfecta, {100}débil.

Fractura irregular.

Raya: Parda a amarilla.

Brillo: Vítreo a terroso.

Dureza: H 5 – 5,5

Peso específico: G 4,37 g/cm³

Composición: Fe 62,9%, O 27,0%, H₂O 10,1%. Contiene hasta 5% de Mn.

$C:\Users\ELENA VINDEL\Documents\MINERALES CONCURSO ELEKTRA\GOETHTIA.JPG$

Goethita. Colección privada de E. Vindel

$C:\Users\ELENA VINDEL\Pictures\4_FOTOSWEB\Geominero 2\DSC09524.JPG$

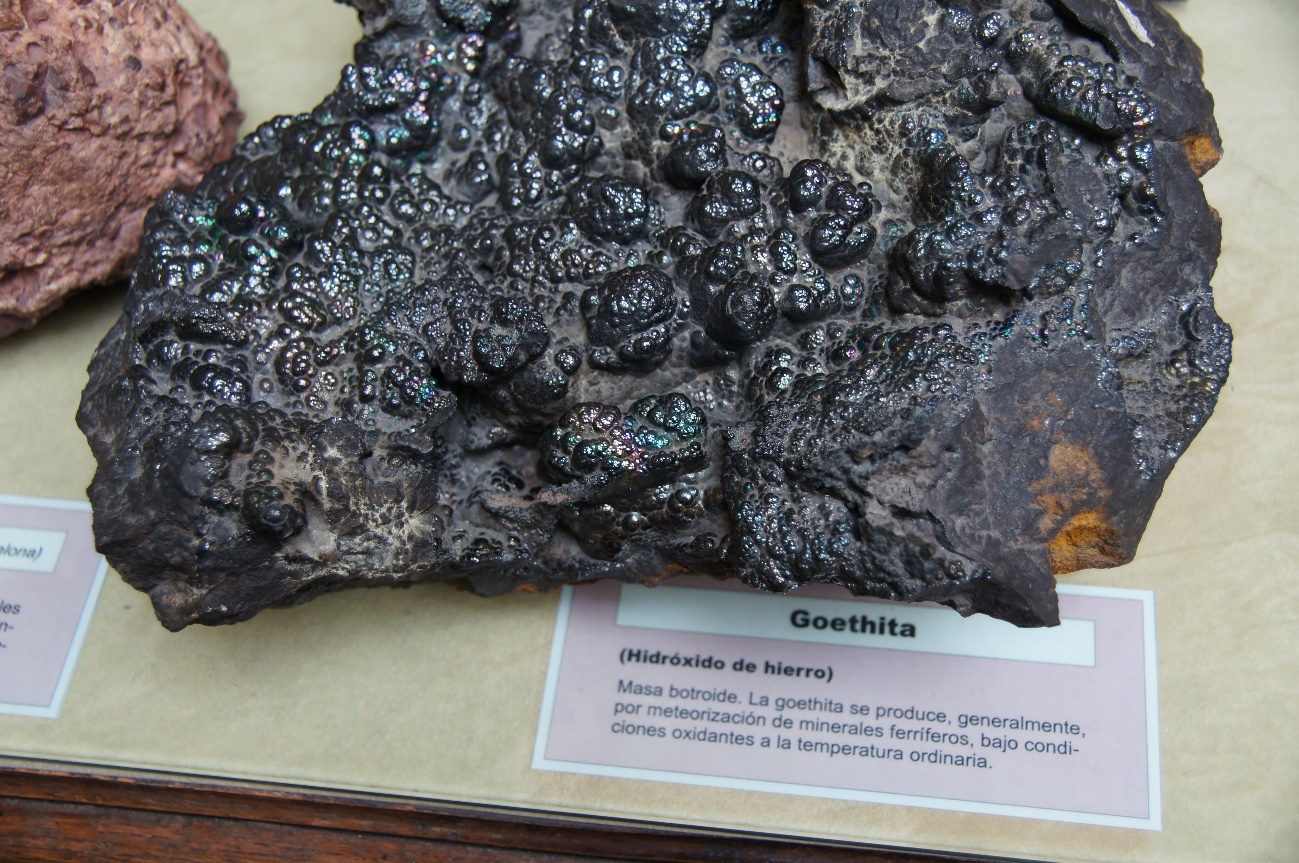

Goethita botroide. Museo Geominero. Foto E. Vindel.

BRUCITA

Fórmula: Mg (OH)₂

Sistema cristalino: Trigonal.

Forma y hábito: Cristales tabulares. Macizo, hojoso.

Propiedades físicas:

Color: Blanco, gris, verde, pardo, azul.

Exfoliación: {0001} perfecta.

Raya: Blanca.

Brillo: Perlado, vítreo, céreo.

Dureza: H 2,5

Peso específico: G 2,39 g/cm³

Séctil.

Composición: MgO 69%, H₂O 31%. El Fe²⁺y Mn²⁺ pueden sustituir Mg.

$C:\Users\ELENA VINDEL\Pictures\4_FOTOSWEB\Geominero 2\DSC09500.JPG$

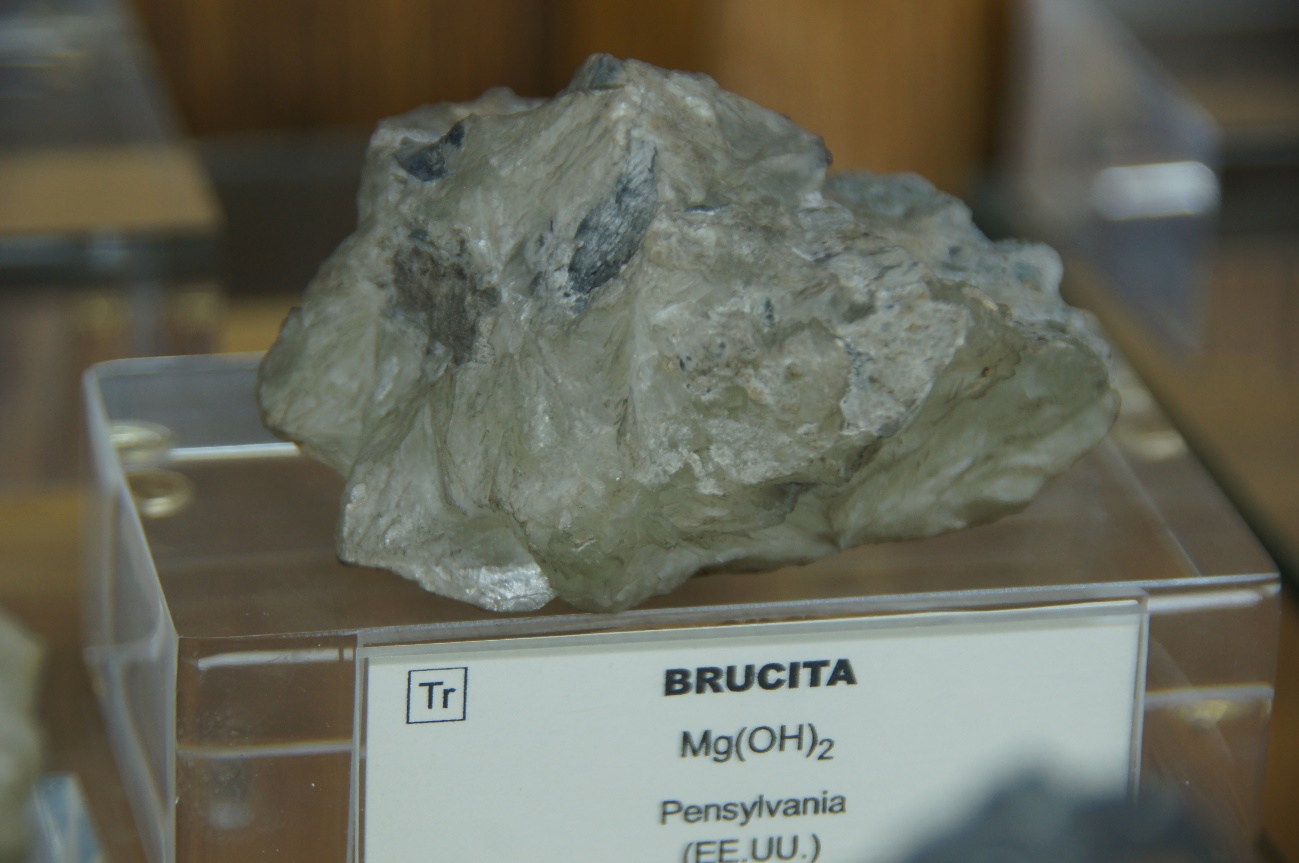

Brucita. Museo Geominero. Foto E. Vindel.
