Tema 2 – Mineralogía

2. SULFUROS Y SULFOSALES.

GALENA

Fórmula: PbS

Sistema cristalino: Cúbico.

Forma y hábito: La forma más común es el cubo. Son raros los dodecaedros y los triaquisoctaedros. Maclas {111} de contacto o de penetración.

Propiedades físicas:

Color: Gris plomo.

Exfoliación: {001} perfecta.

Fractura subconcoidea.

Raya: Gris plomo.

Brillo: Metálico.

Dureza: H 2,5

Peso específico: G 7,4-7,6 g/cm³

Opaco.

Composición: Pb 86,6% S 13,4%. La galena tiene mezcla o solución sólida de minerales de plata, como acantita o tetraedrita.

$E:\1_DOCUMENTOS\GEOIMAGENES\GEOIMAGENES MA\Figura 5. Galena.jpg$

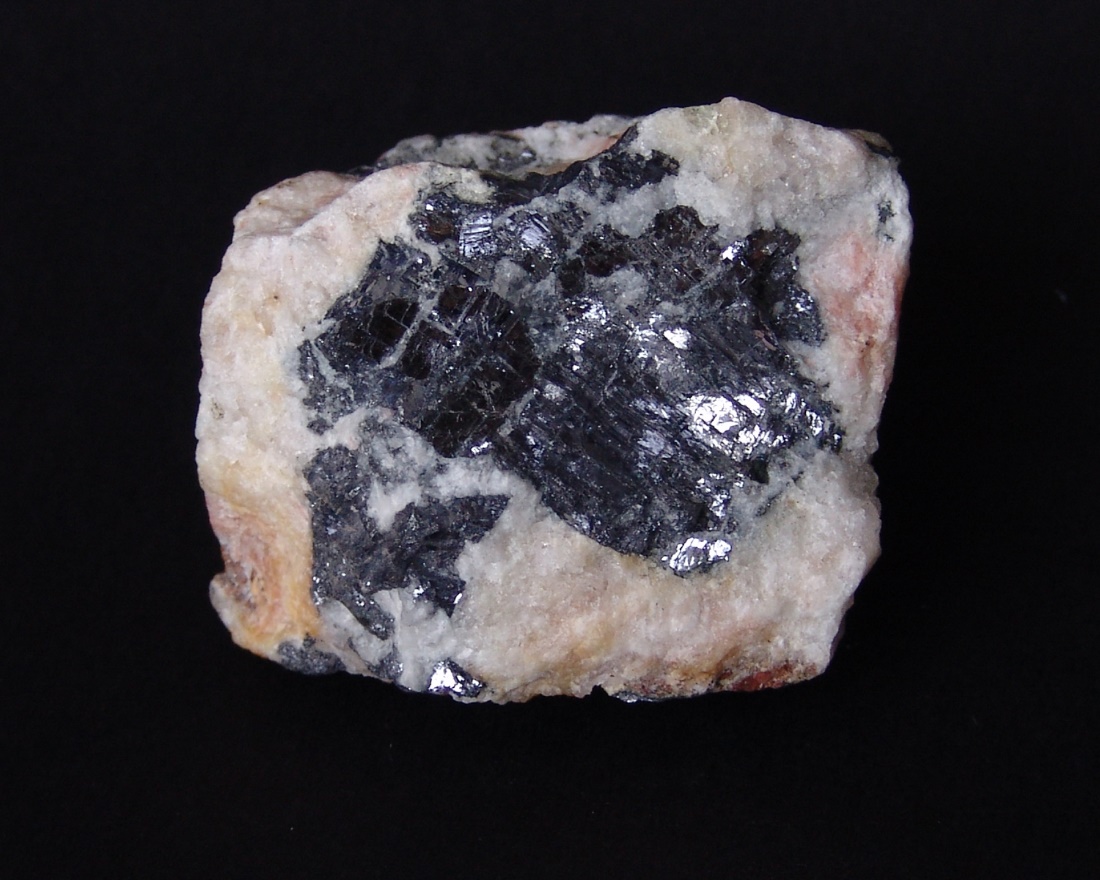

Galena. Colección privada de E. Vindel.

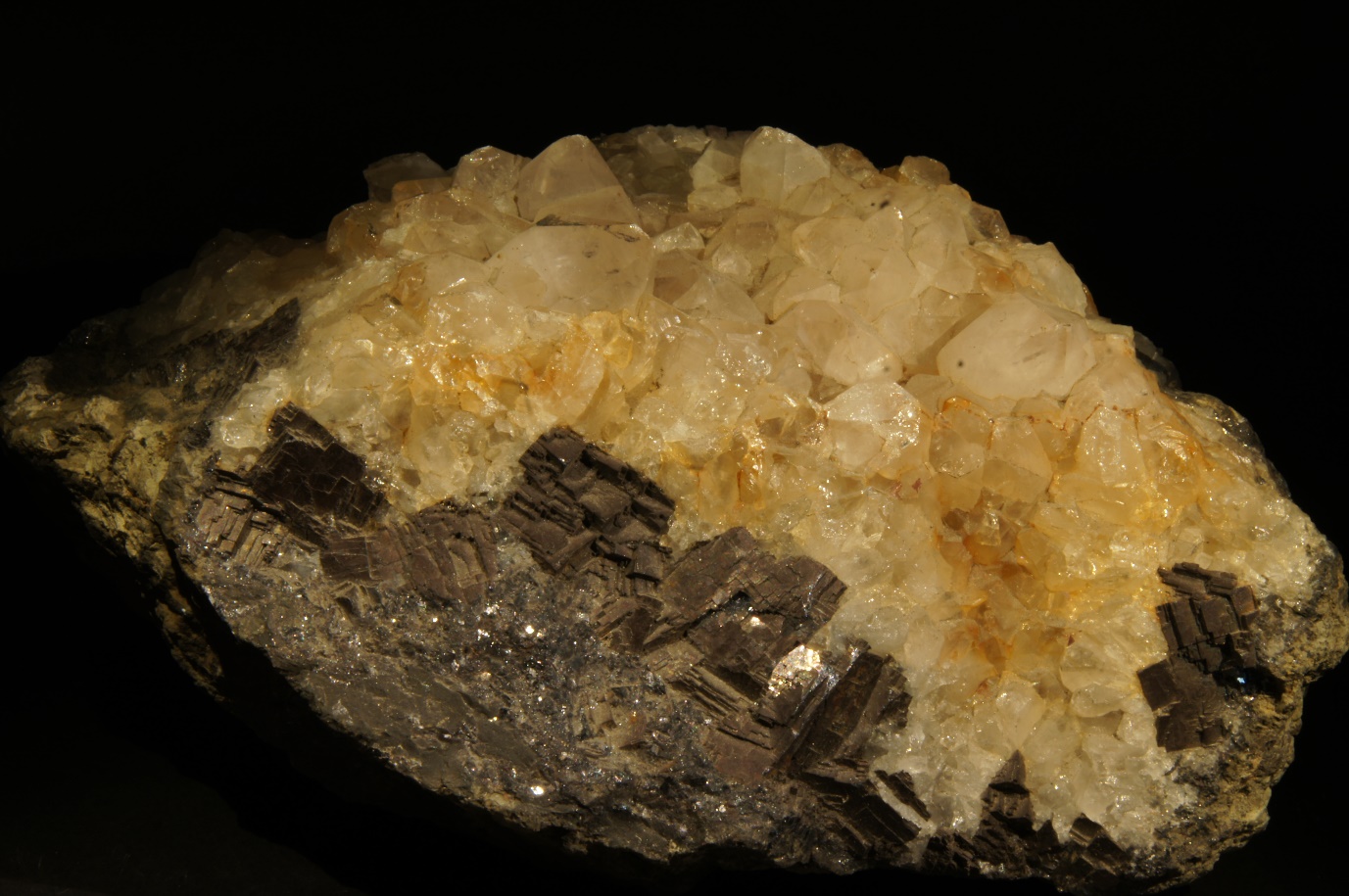

$C:\Users\ELENA VINDEL\Desktop\Caja F4\GALENA2.JPG$

Galena (gris) y cuarzo ahumado (amarillo). Colección privada de E. Vindel.

ESFALERITA (Blenda)

Fórmula: ZnS

Sistema cristalino: Cúbico

Forma y hábito: Las formas más comunes son el tetraedro, dodecaedro y cubo. Maclas polisintéticas {111}. También en agregados redondeados, masas exfoliables, botroidales y criptocristalinas.

Propiedades físicas:

Color: Marrón a negro con el aumento del hierro. También, roja (rubí de cinc), amarilla escasa.

Exfoliación: {011} perfecta.

Fractura concoidea.

Raya: Blanca a amarilla y castaña.

Brillo: No metálico a submetálico.

Dureza: H 3,5 – 4

Peso específico: G 3,9 -4,1 g/cm³

Composición: Zn 67% S 33%.Casi siempre contiene hierro. La marmatita es una variedad rica en hierro. El manganeso y el cadmio se encuentran en solución sólida.

$G:\2_FOTOS\FOTOS MUSEO LONDRES\BLENDA.JPG$

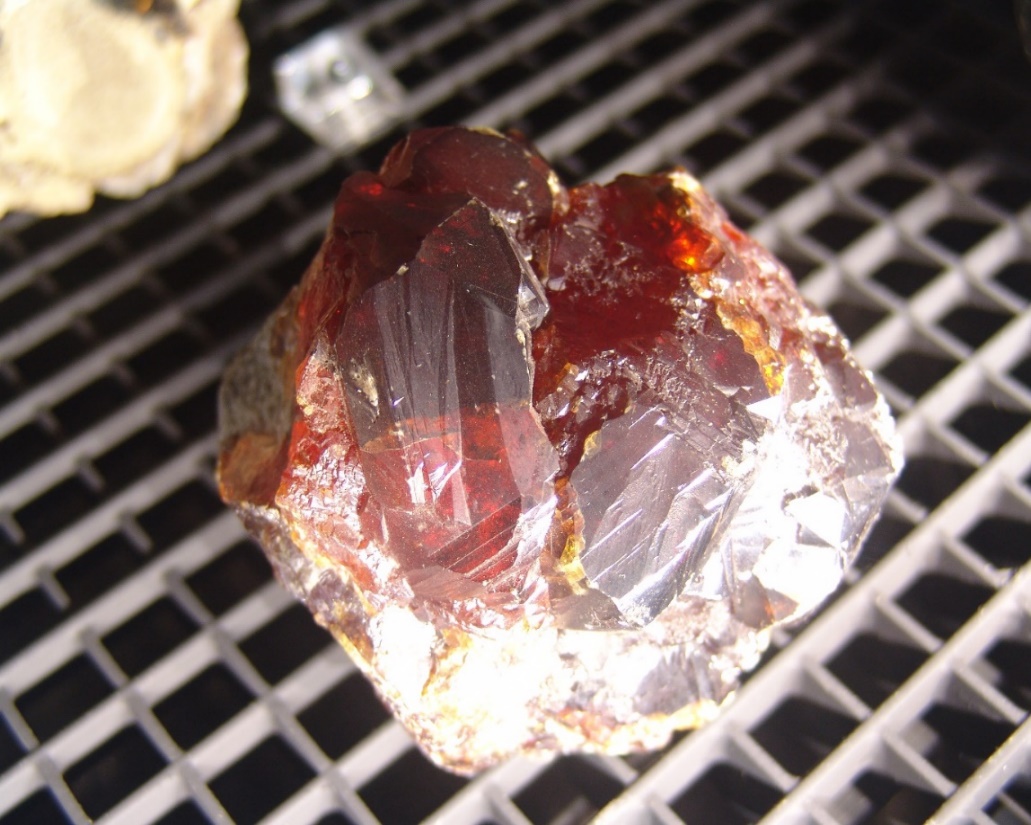

Esfalerita roja (rubí de cinc). History Museum de Londres. Foto E. Vindel.

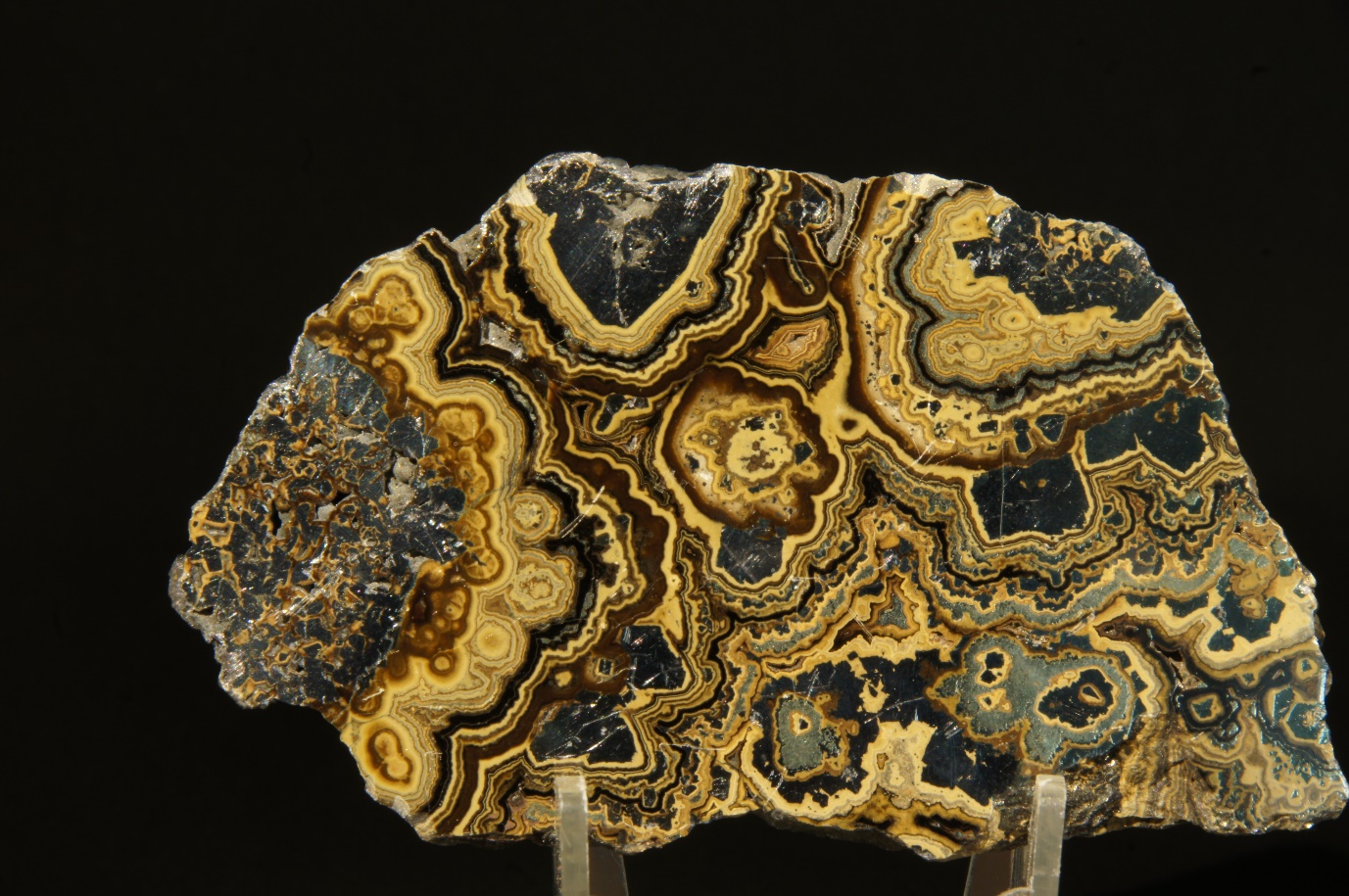

$C:\Users\ELENA VINDEL\Desktop\Caja F4\DSC09336.JPG$

Esfalerita (amarilla, castaño) y galena (plateada), botroidal. Colección privada de E. Vindel.

$G:\1_DOCUMENTOS\SILICATOS\imagenes minerales\FOTOSNOSILICATOS VISU\Sulfuros y Sulfosales\Esfalerita II.jpg$

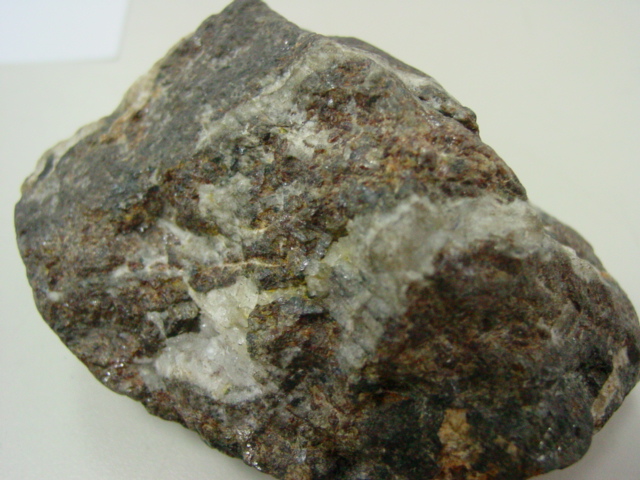

Esfalerita. Colección de la Universidad Complutense.

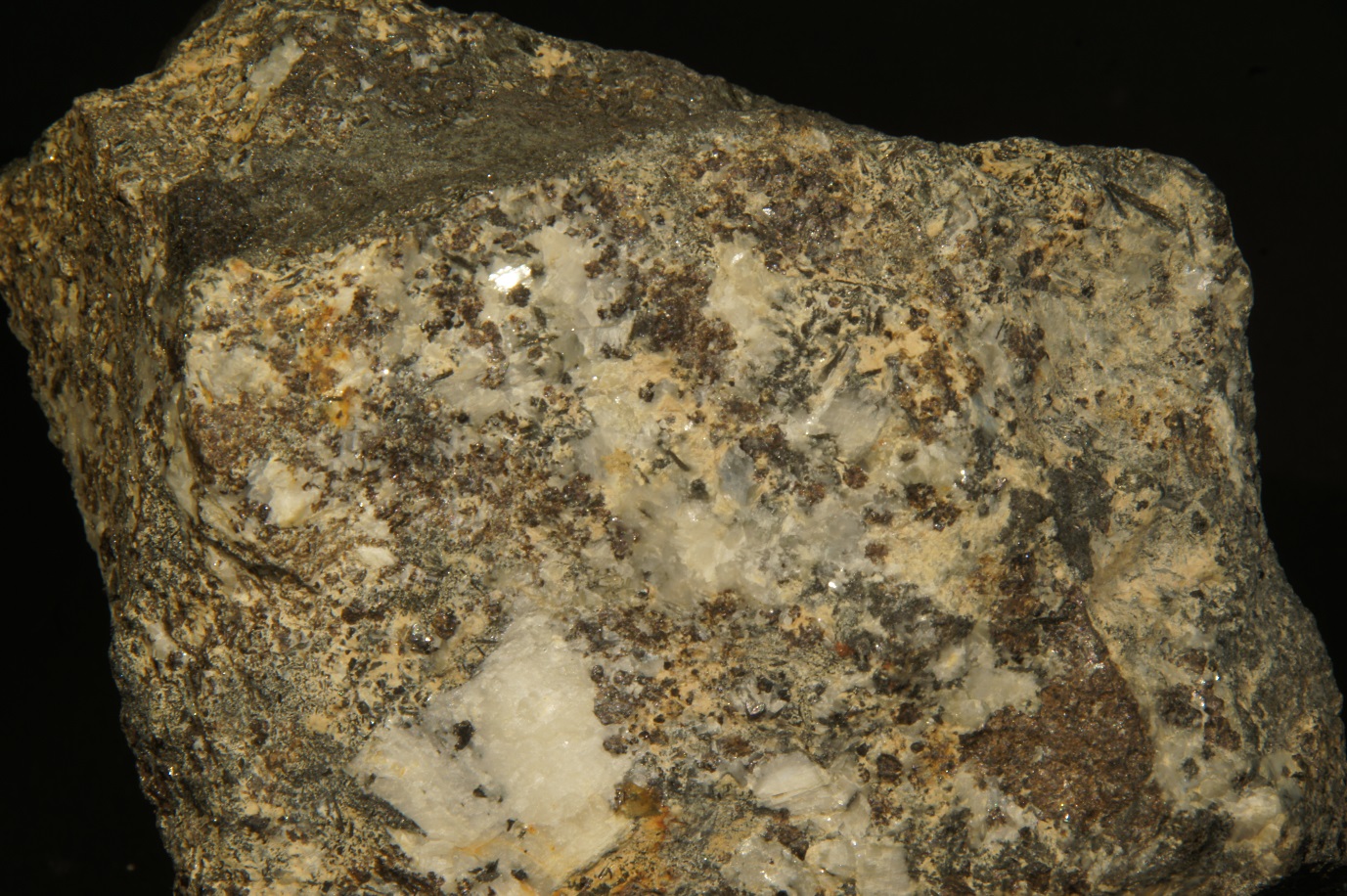

$F:\Caja F2\ESFALERITA2.JPG$

Esfalerita con calcita. Colección privada de E. Vindel.

$F:\Caja F33\BLENDA.JPG$

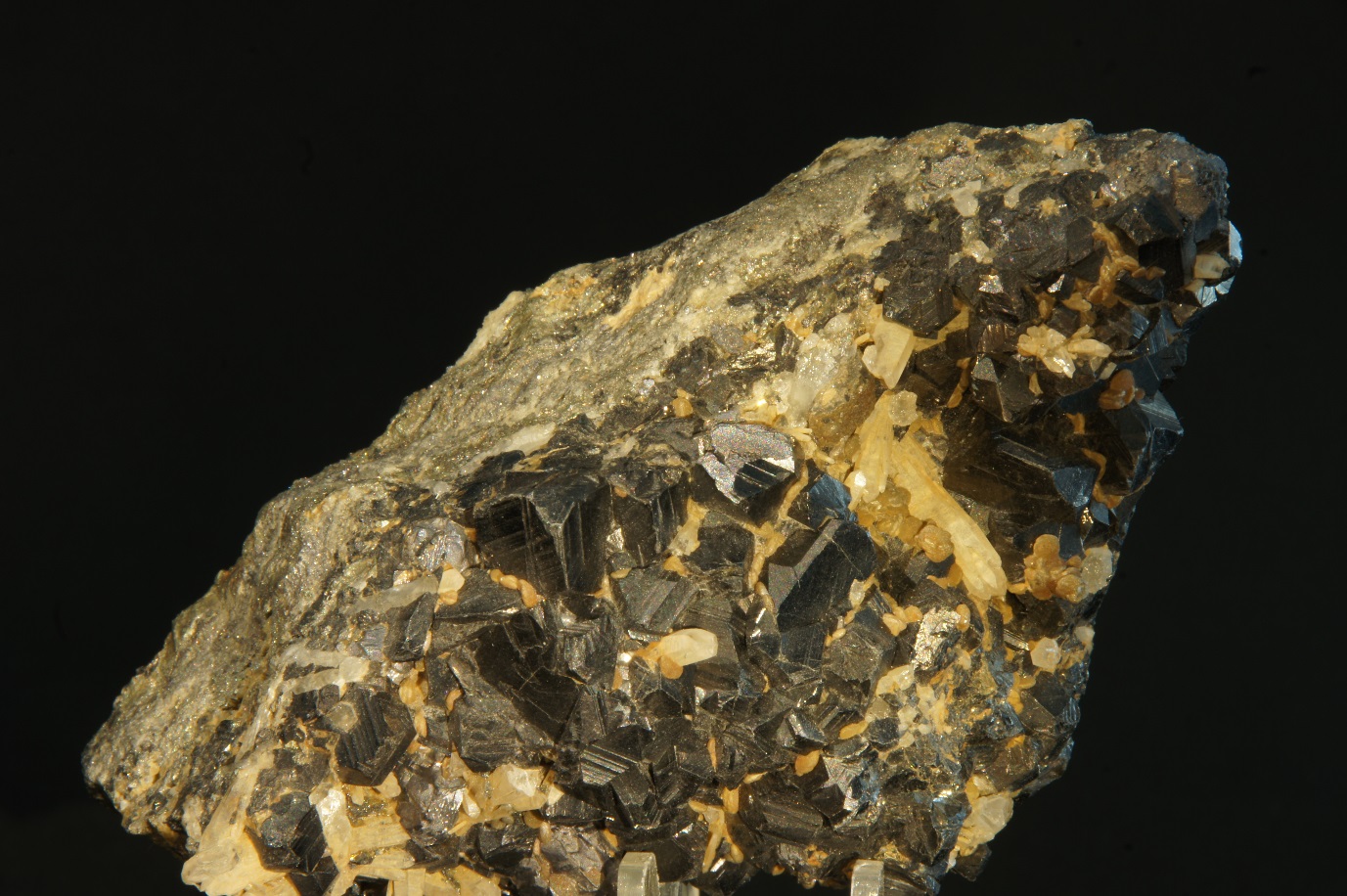

Esfalerita variedad marmatita, que es una variedad rica en hierro. Colección privada de E. Vindel.

$C:\Users\ELENA VINDEL\Desktop\Caja F4\DSC09355.JPG$

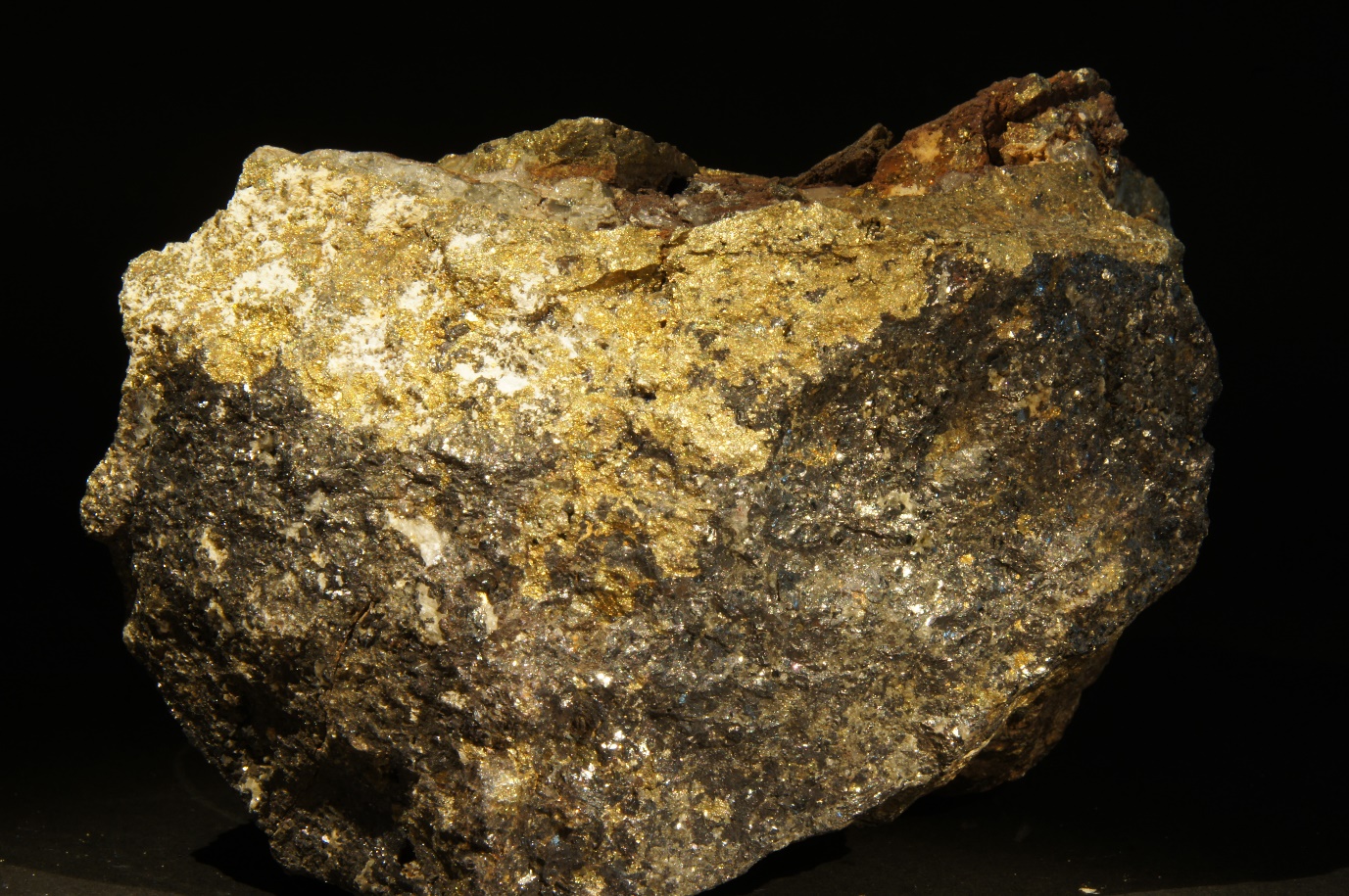

Esfalerita (marrón) y calcopirita (amarilla) Colección privada de E. Vindel.

PIRITA

Fórmula: FeS₂

Sistema cristalino: Cúbico.

Forma y hábito: Aparece en forma de cristales, cubos, piritoedro (dodecaedro pentagonal), y octaedro. El cubo tiene habitualmente estrías. Dos piritoedros pueden formar una macla de penetración, llamada “cruz de hierro”. También es granular, maciza, reniforme y estalactítica.

Propiedades físicas:

Color: Amarillo latón pálido.

Partición: {011} y {111}.

Fractura concoidea, irregular.

Raya: Negra verdosa.

Brillo: Metálico.

Dureza: H 6-6,5

Peso específico: G 5,02 g/cm³

Opaco.

Paramagnético.

Presenta en dos polimorfos, pirita y marcasita.

Composición: Fe 46,6% S 53,4. Puede tener níquel y cobalto.

$C:\Users\ELENA VINDEL\Documents\GEOIMAGENES\GEOIMAGENES MA\Figura 4. Pirita.JPG$

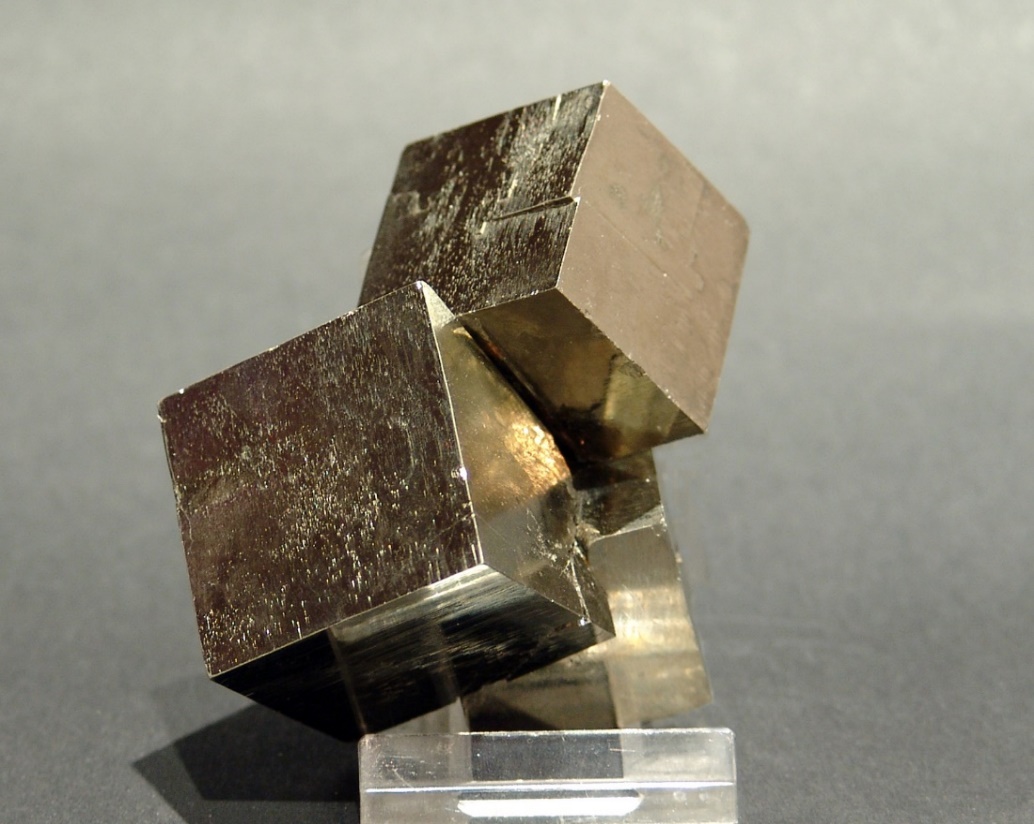

Cubos de pirita. Navajún, La Rioja. Colección privada de E. Vindel.

$C:\Users\ELENA VINDEL\Documents\MINERALES CONCURSO ELEKTRA\50 Pirita.jpg.JPG$

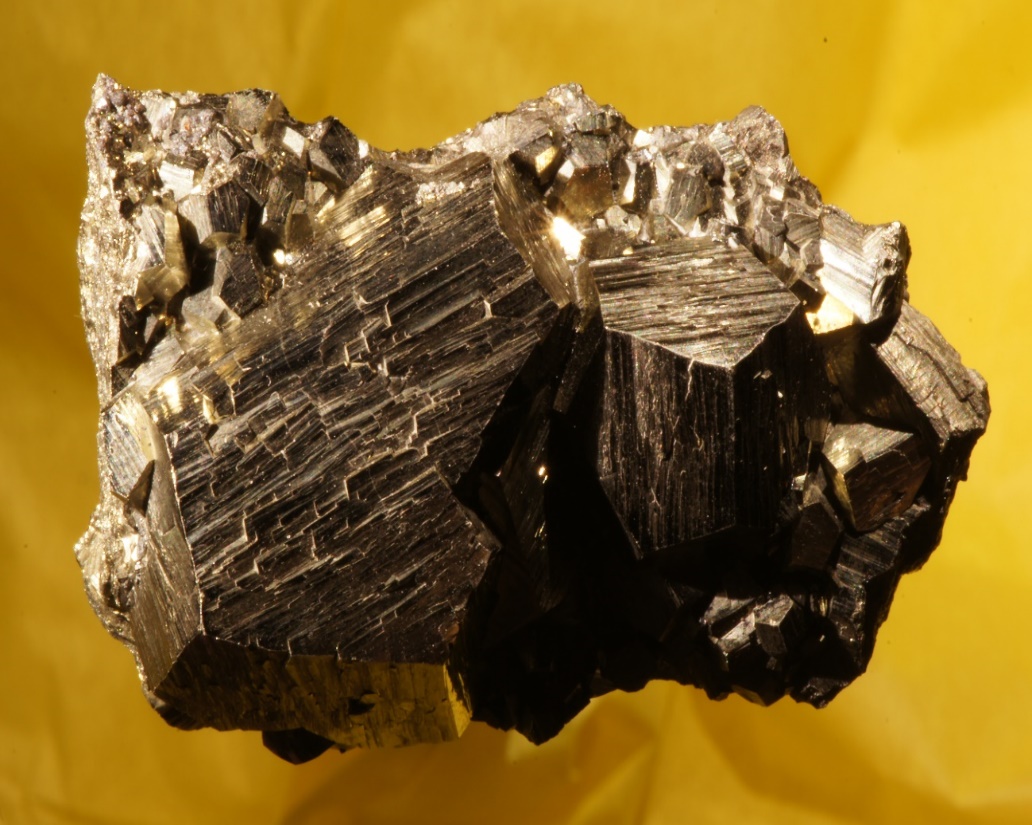

Piritoedros. Colección privada de E. Vindel.

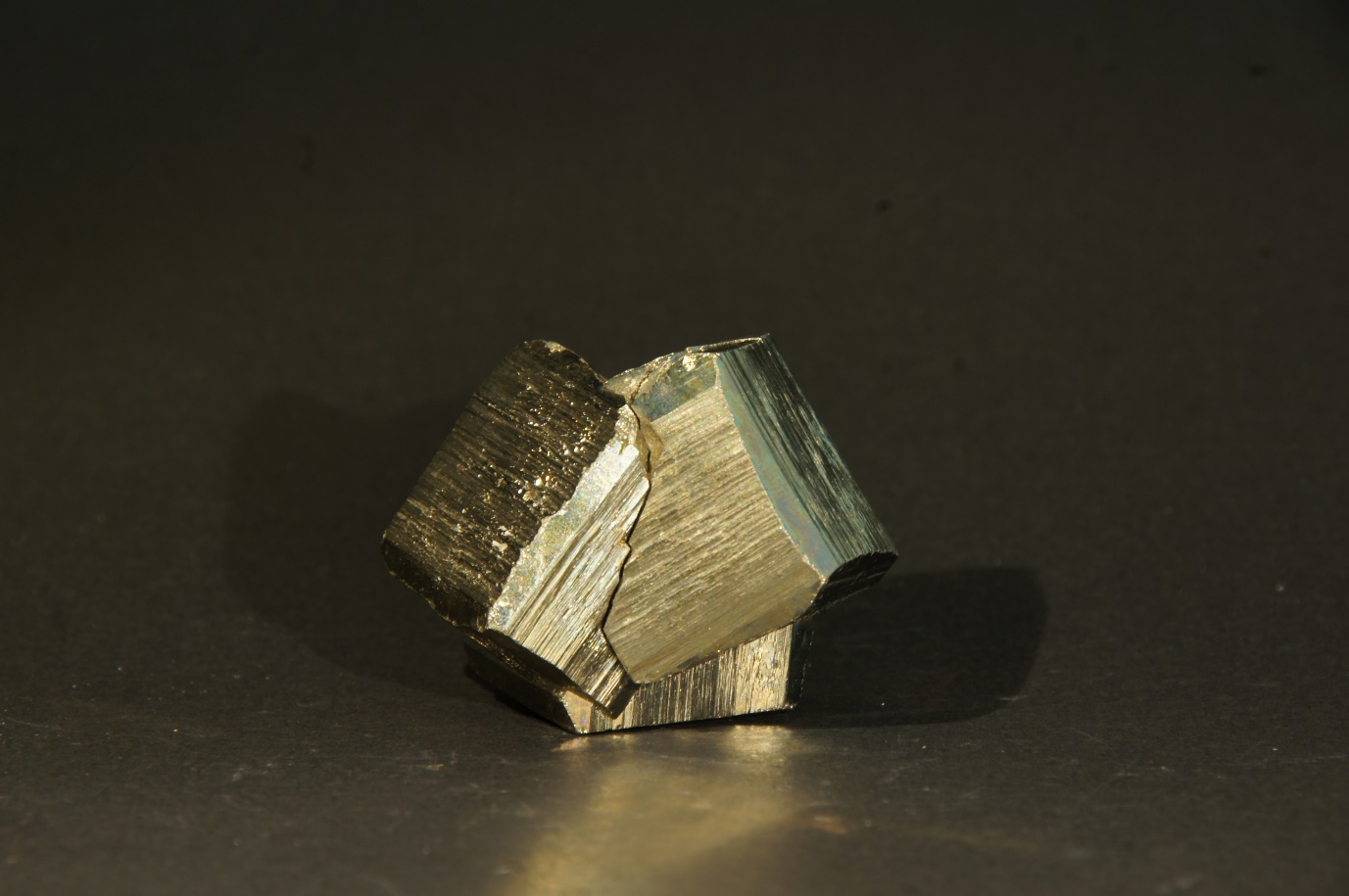

$J:\Caja F2\PIRITA.JPG$

Cubos de pirita con estrías. Navajún, La Rioja. Colección privada de E. Vindel.

$C:\Users\ELENA VINDEL\Desktop\Caja F4\DSC09335.JPG$

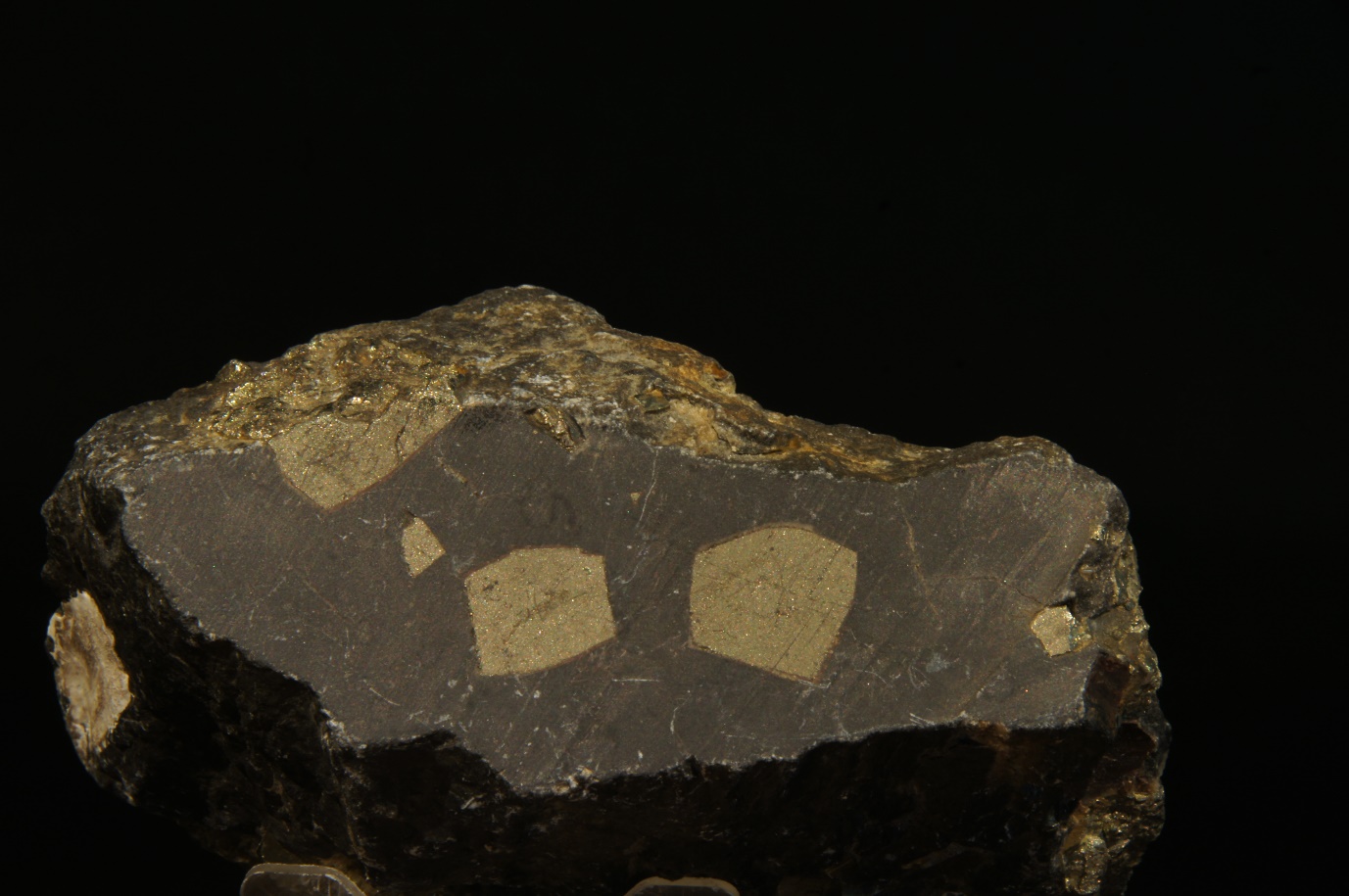

Corte de pizarras con piritoedros. Colección privada de E. Vindel.

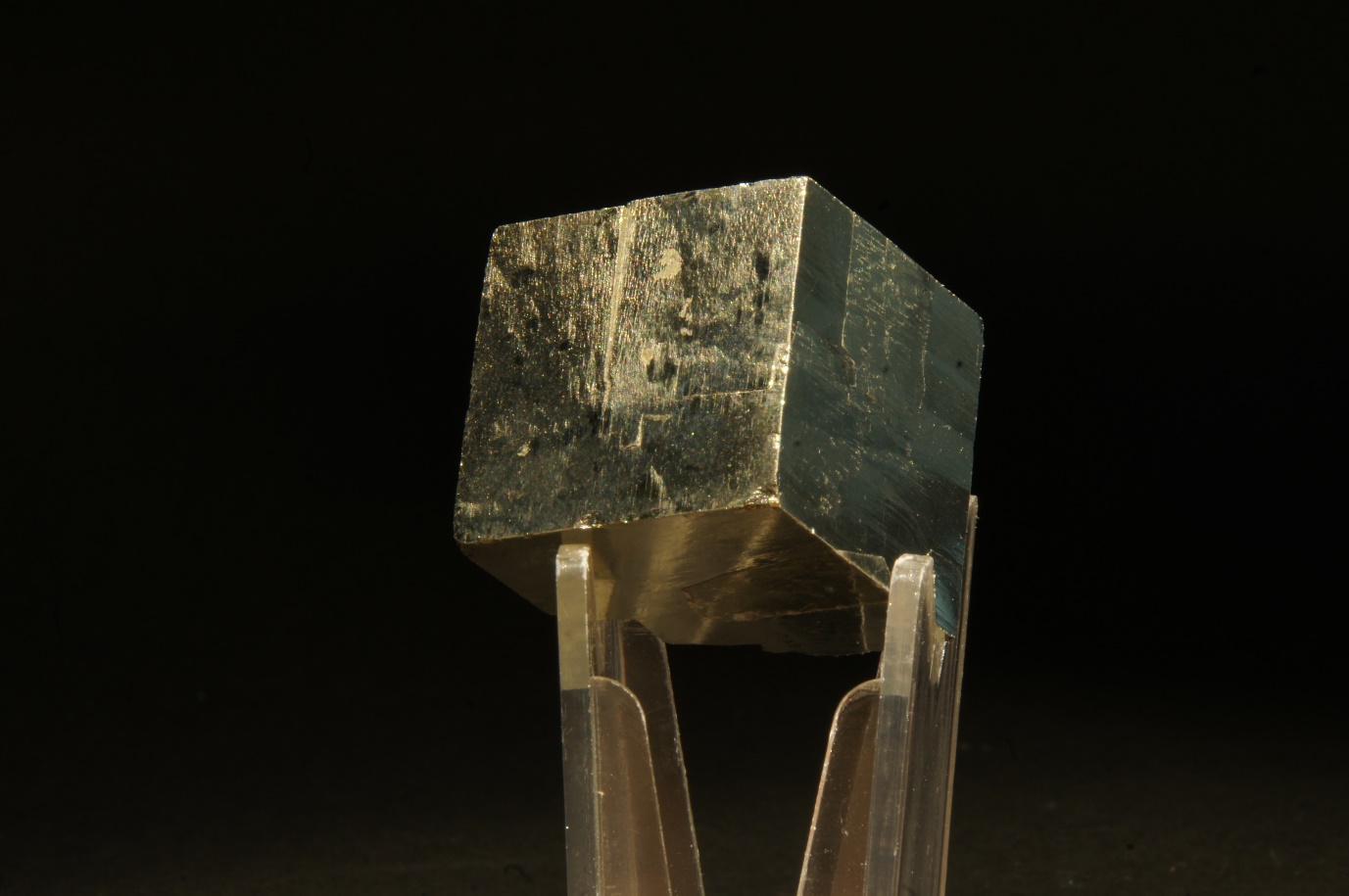

$C:\Users\ELENA VINDEL\Desktop\Caja F4\PIRITA2.JPG$

Cubo de pirita. Navajún, La Rioja. Colección privada de E. Vindel.

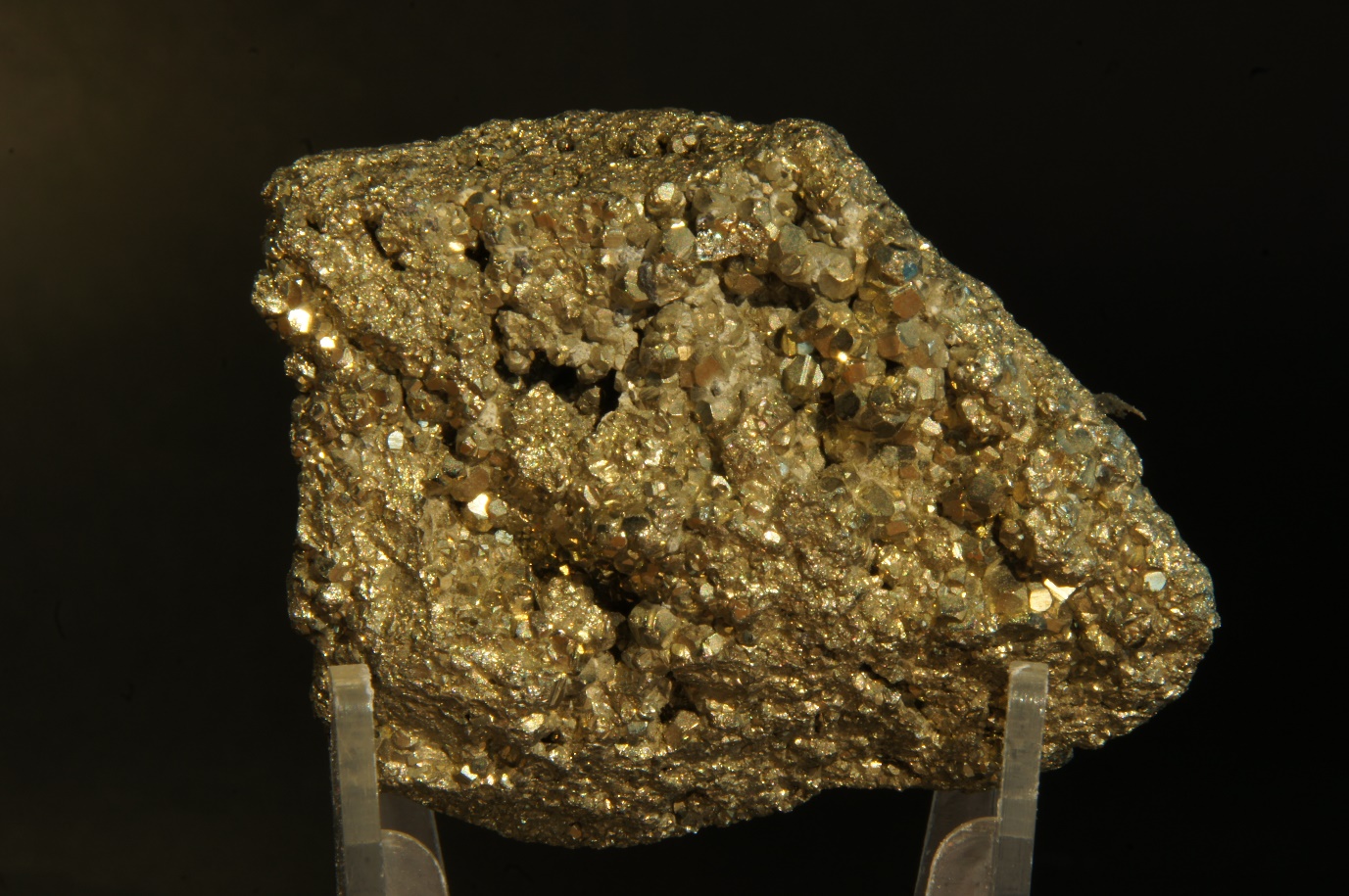

$C:\Users\ELENA VINDEL\Desktop\Caja F4\DSC09344.JPG$

Cristales de pirita. Colección privada de E. Vindel.

$C:\Users\ELENA VINDEL\Pictures\4_FOTOSWEB\Geominero 2\DSC09517.JPG$

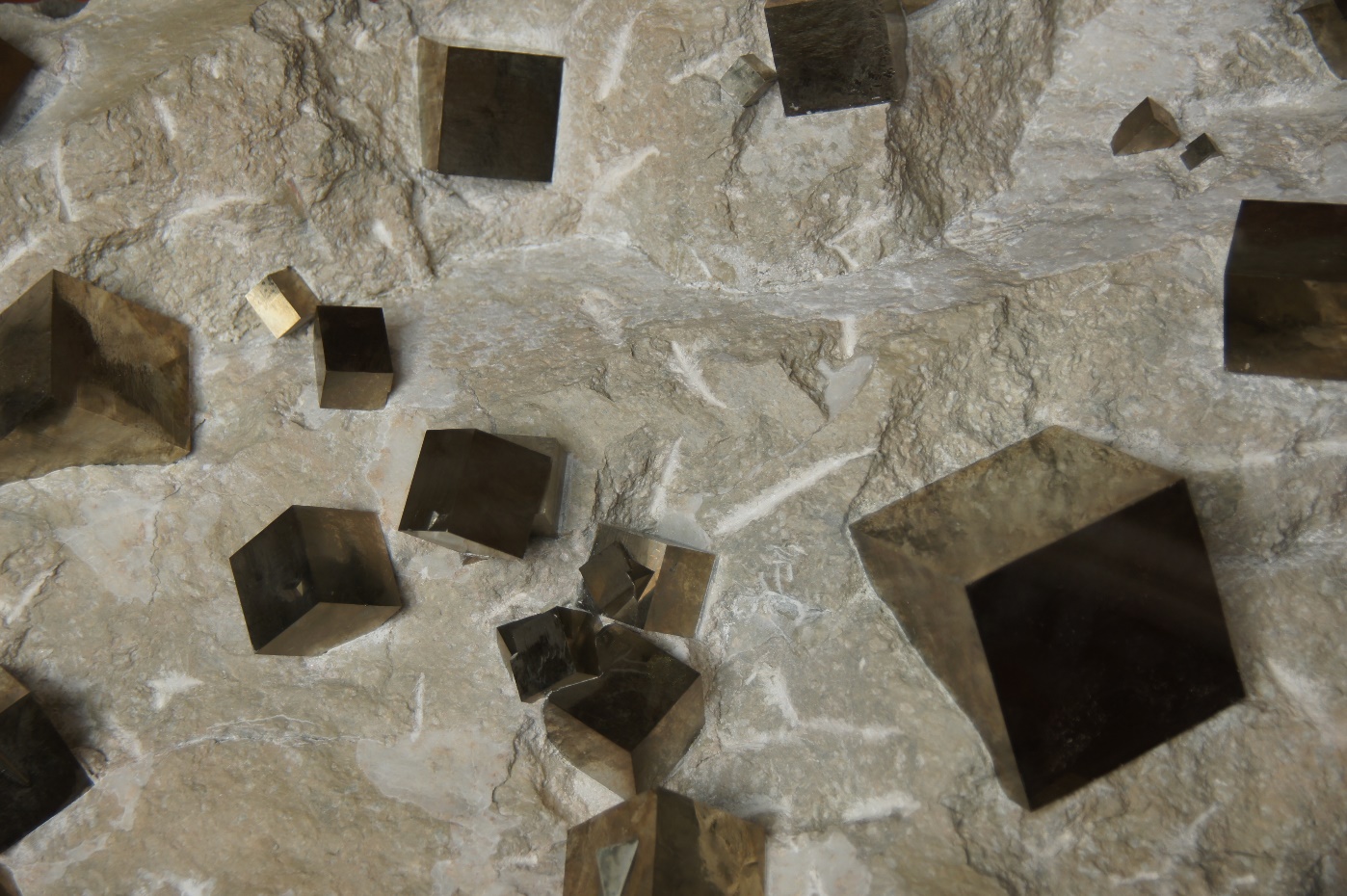

Pirita. Museo Geominero. Foto E. Vindel.

MARCASITA

Fórmula: FeS₂

Sistema cristalino: Rómbico.

Forma y hábito: Los cristales son tabulares. Se dan maclas en “cresta de gallo”. Se presenta en formas radiadas, globulares y reniformes.

Propiedades físicas:

Color: Amarillo pálido o casi blanco.

Exfoliación: {101} débilmente distinguible.

Fractura desigual.

Raya: Negra grisácea.

Brillo: Metálico.

Dureza: H 6-6,5

Peso específico: G 4,89 g/cm³

Opaco.

Presenta en dos polimorfos, pirita y marcasita.

Composición: Polimorfa de la pirita.

$C:\Users\ELENA VINDEL\Desktop\Caja F33\MARCASITA.JPG$

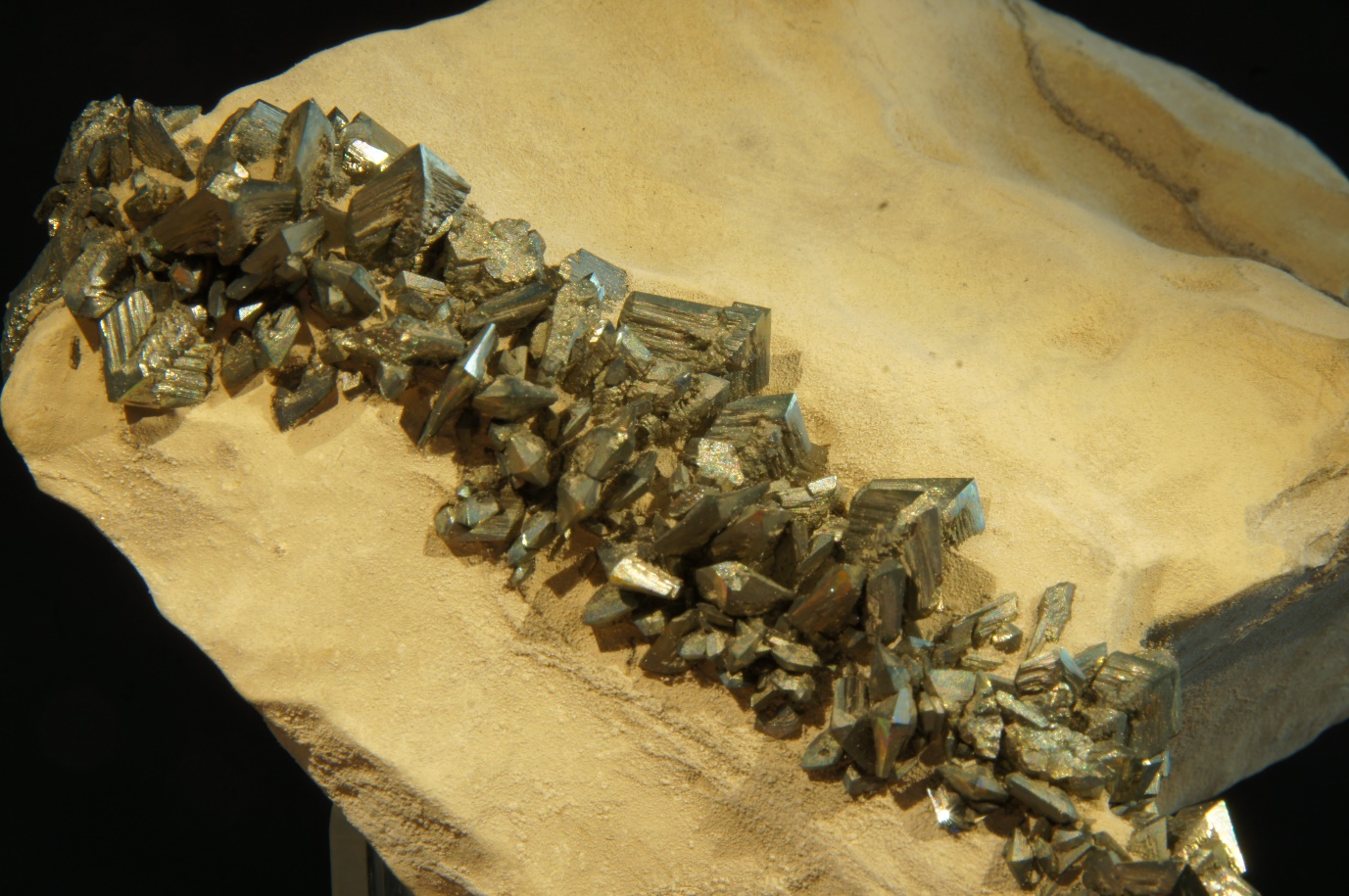

Marcasita en “cresta de gallo”. Colección privada de E. Vindel.

PIRROTINA

Fórmula: Fe_1-XS entre 0 y 0,21

Sistema cristalino: Monoclínico, para la forma estable de baja temperatura. Hexagonal, para la forma estable de alta temperatura.

Forma y hábito: Cristales hexagonales, tabulares y dispuestas en rosetas. Usualmente masiva, granular.

Propiedades físicas:

Color: Bronce-amarillo.

Exfoliación: Ninguna.

Partición: {001} distinguible, {102} menos distinguible.

Fractura irregular, subconcoidea.

Raya: Negra grisácea.

Brillo: Metálico

Dureza: H 3,5 – 4,5

Peso específico: G 4,58-4,65 g/cm³

Opaco.

Magnético.

Composición: Fe_1-XS entre 0 y 0,21.

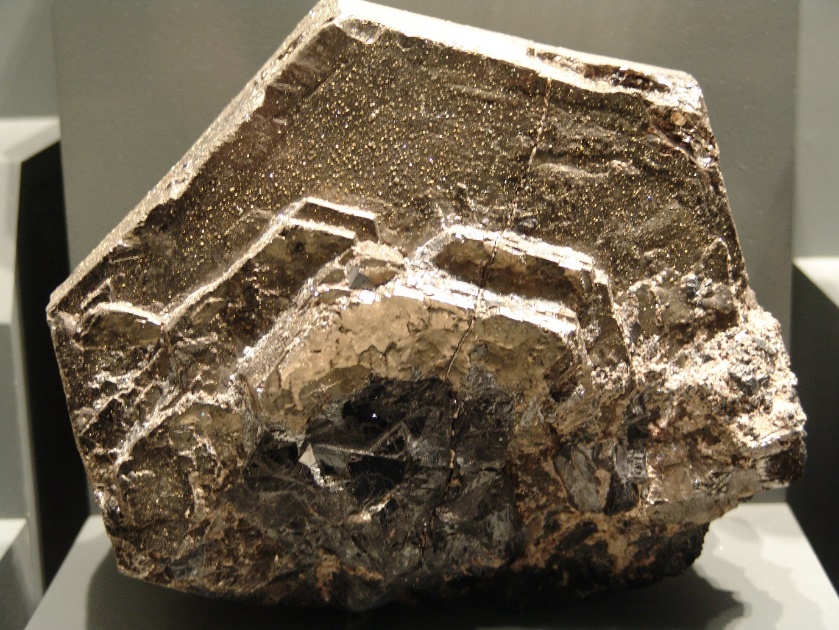

Cristales hexagonales de pirrotina. Smithsonian Institution. Foto E. Vindel.
$C:\Users\ELENA VINDEL\Documents\Mine II DT\FOTOS MINE II\PIRROTINA.jpg$

$C:\Users\Miguel Angel\Desktop\Museo de Vitoria\PIRROTINA.JPG$

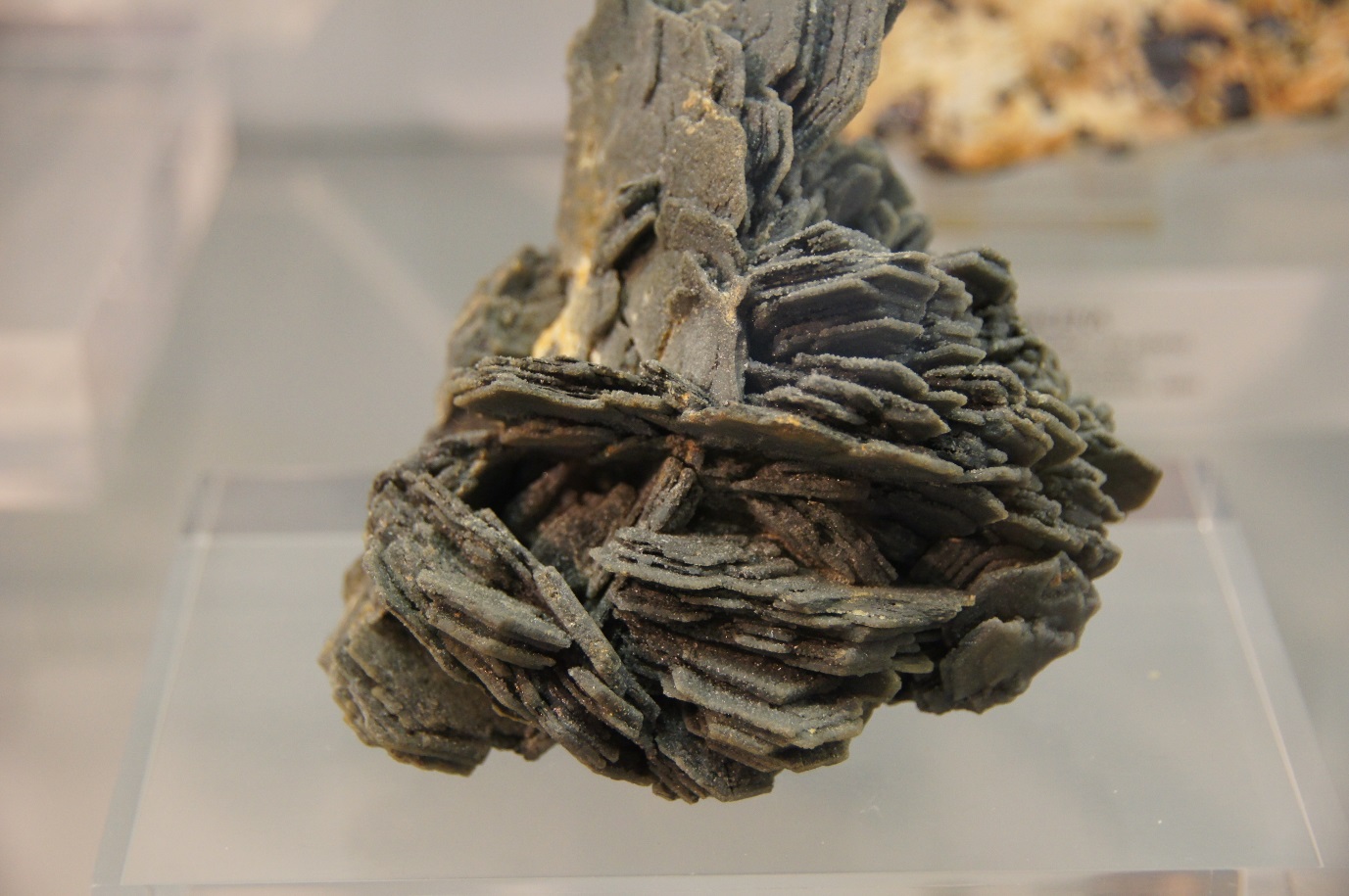

Rosetas de pirrotina. Museo de Ciencias Naturales de Álava. Foto E. Vindel.

$C:\Users\ELENA VINDEL\Desktop\Caja F4\DSC09341.JPG$

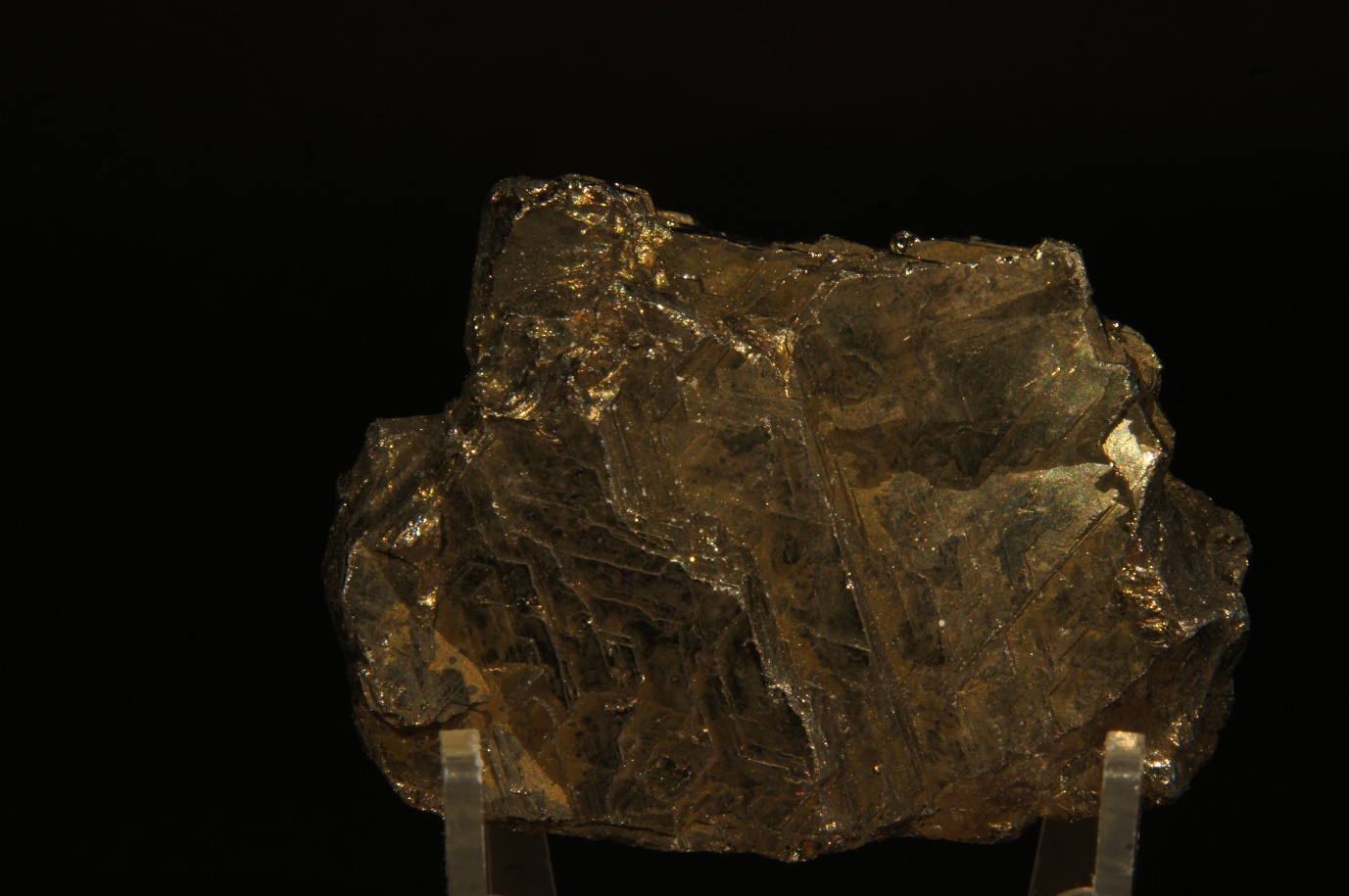

Pirrotina. Colección privada de E. Vindel.

CALCOSINA

Fórmula: Cu₂S

Sistema cristalino: Monoclínico, para la forma estable de baja temperatura (por debajo 105C). Hexagonal por encima de esa temperatura.

Forma y hábito: Cristales muy raros. Finamente granulado.

Propiedades físicas:

Color: Gris acero a negro.

Fractura concoidea.

Raya: Negra a gris oscura.

Brillo: Metálico.

Dureza: H 2,5 – 3

Peso específico: G 5,5 – 5,8 g/cm³

Opaco.

Composición: Cu 79,8 S 20,2. Pequeñas cantidades de Ag y Fe.

$C:\Users\ELENA VINDEL\Desktop\Geominero\DSC09429.JPG$

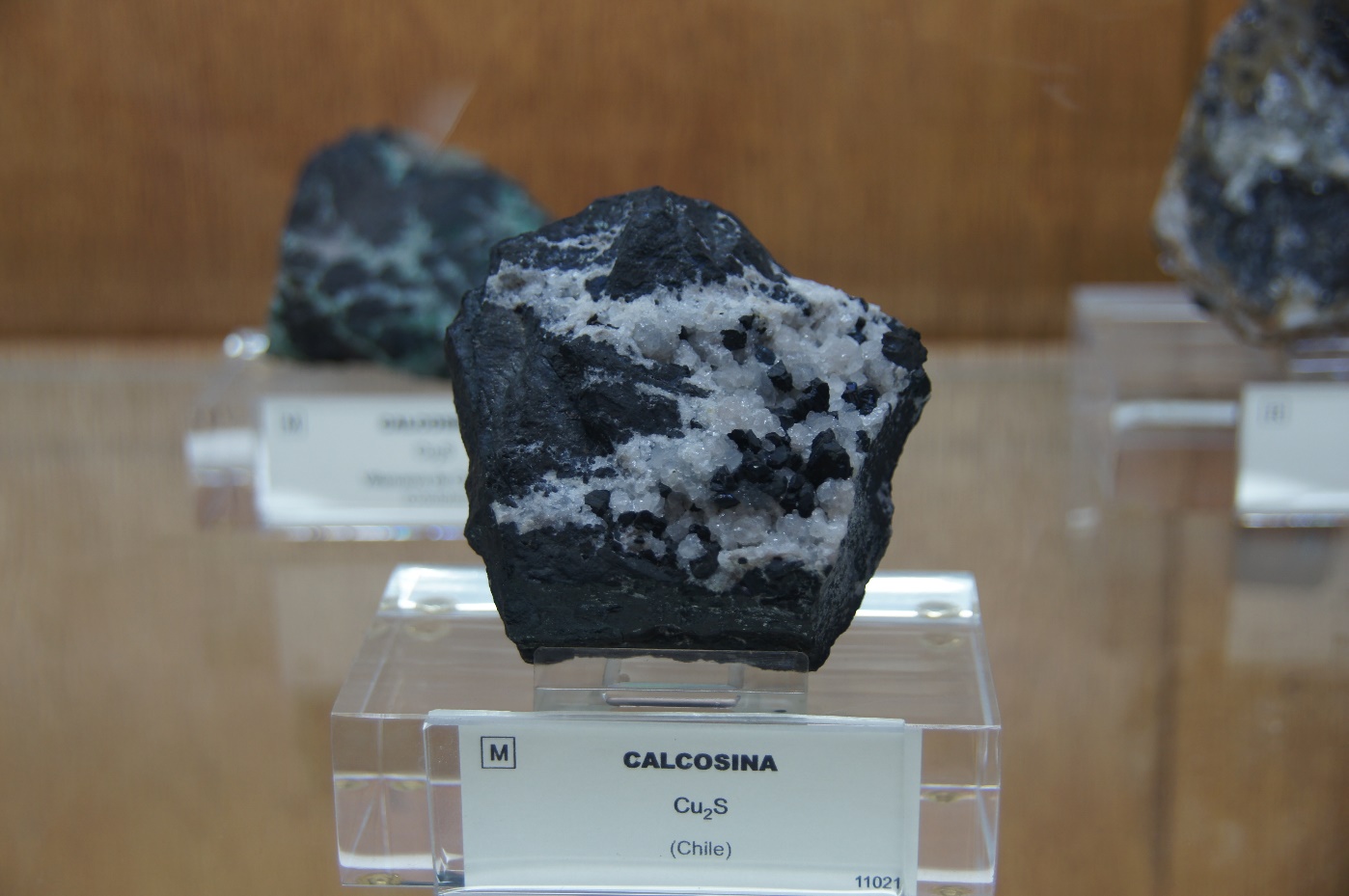

Calcosina (negra). Museo Geominero. Foto E. Vindel.

BORNITA

Fórmula: Cu₅FeS₄

Sistema cristalino: Tetragonal.

Forma y hábito: Cristales muy raros, pseudocúbicos. Aparecen en masas.

Propiedades físicas:

Color: Pardo–bronce en superficies frescas, pero rápidamente, al aire, se cubre una pátina iridiscente azul oscuro, púrpura y finalmente negra.

Exfoliación: Pobre {111}

Fractura subconcoidea, irregular.

Raya: Negra grisácea.

Brillo: Metálico.

Dureza: H 3

Peso específico: G 5,06 – 5,08 g/cm³

Opaco.

Composición: Cu 63,3% Fe 11,2% S 25,5%.

$C:\Users\ELENA VINDEL\Desktop\Geominero\BORNITA.JPG$

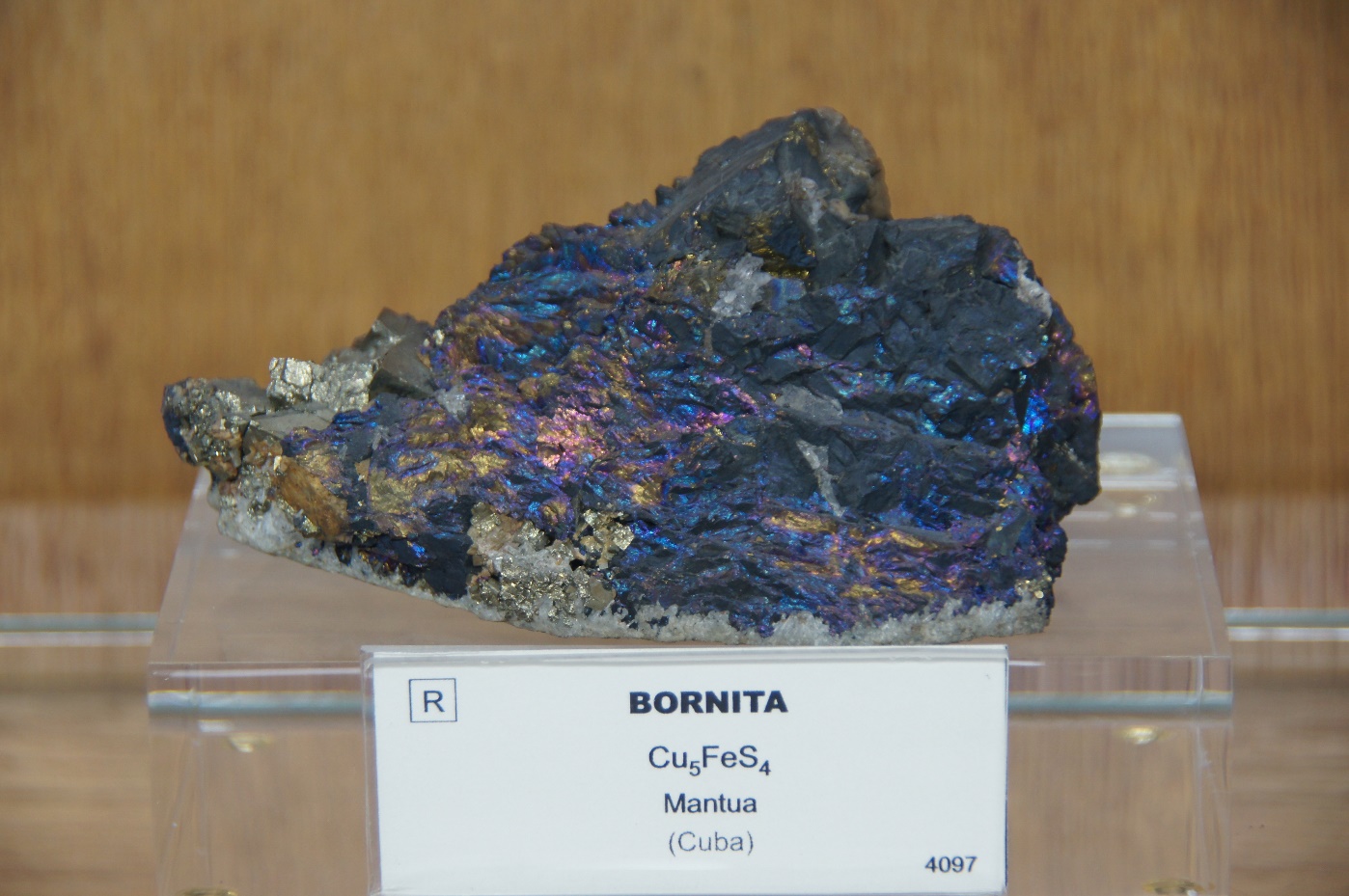

Bornita (Mantua, Cuba). Museo Geominero. Foto E. Vindel.

CALCOPIRITA

Fórmula: CuFeS₂

Sistema cristalino: Tetragonal.

Forma y hábito: Normalmente en masas.

Propiedades físicas:

Color: Amarillo latón.

Exfoliación: Apenas perceptible.

Fractura irregular.

Raya: Negra verdosa.

Brillo: Metálico.

Dureza: H 3,5 – 4

Peso específico: G 4,1 – 4,3 g/cm³

Opaco.

Composición: Cu 34,6% Fe 30,4% S 35,0% La calcopirita se desvía poco de la fórmula ideal.

$G:\1_DOCUMENTOS\SILICATOS\imagenes minerales\FOTOSNOSILICATOS VISU\Sulfuros y Sulfosales\Calcopirita II.jpg$

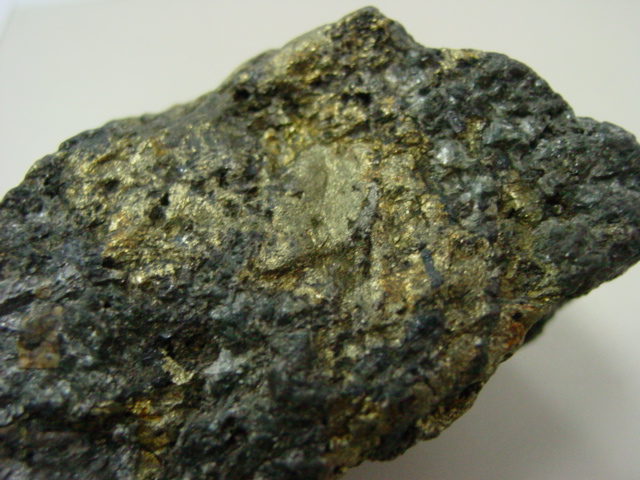

Calcopirita. Colección de la Universidad Complutense.

$C:\Users\ELENA VINDEL\Desktop\Caja F4\DSC09355.JPG$

Calcopirita (amarilla) y esfalerita (marrón). Colección privada de E. Vindel.

COVELLINA

Fórmula: CuS

Sistema cristalino: Hexagonal.

Forma y hábito: Raramente en cristales. Está diseminada en los minerales cobre.

Propiedades físicas:

Color: Negro azulado. Puede tener irisaciones.

Exfoliación: {0001} perfecta.

Raya: Gris plomo a negra.

Brillo: Submetálico.

Dureza: H 1,5 – 2

Peso específico: G 4,6 – 4,7 g/cm³

Opaco.

Composición: Cu 66,4% S 33,6%. Puede incluir pequeñas cantidades de hierro.

$C:\Users\ELENA VINDEL\Desktop\Geominero\DSC09434.JPG$

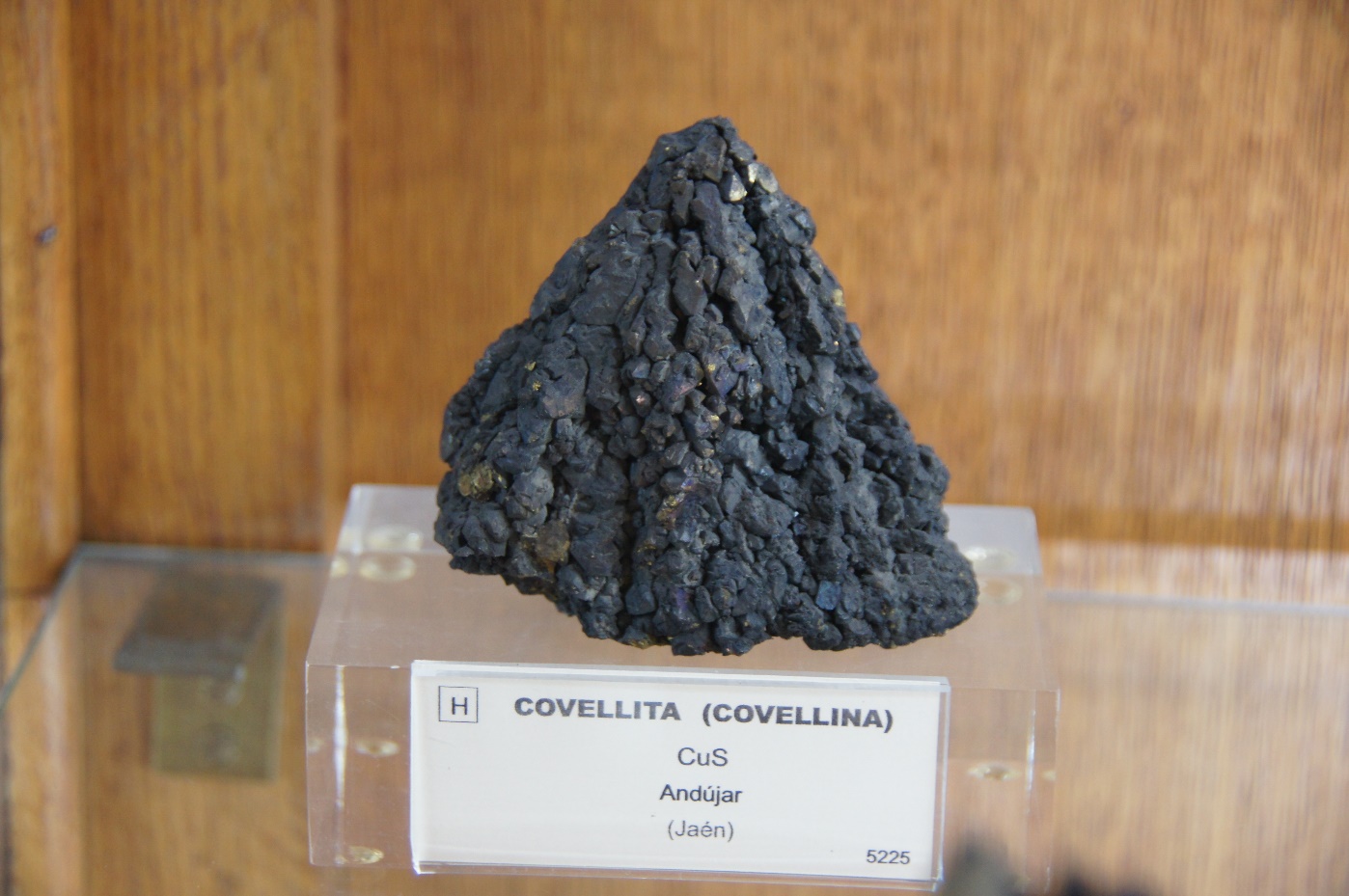

Covellina. Museo Geominero. Foto E. Vindel.

CINABRIO

Fórmula: HgS

Sistema cristalino: Trigonal.

Forma y hábito: Los cristales de cinabrio son romboédricos. Normalmente se encuentra en masas finas, diseminaciones, incrustaciones o masivo.

Propiedades físicas:

Color: Rojo.

Exfoliación: {1010} perfecta.

Fractura subconcoidea, irregular.

Raya: Roja.

Brillo: Si es puro, tiene brillo adamantino, pero es impuro llega a ser terroso mate.

Dureza: H 2,5

Peso específico: G 8,10 g/cm³

Composición: Hg 86,2% S 13,8%. Trazas de selenio y teluro.

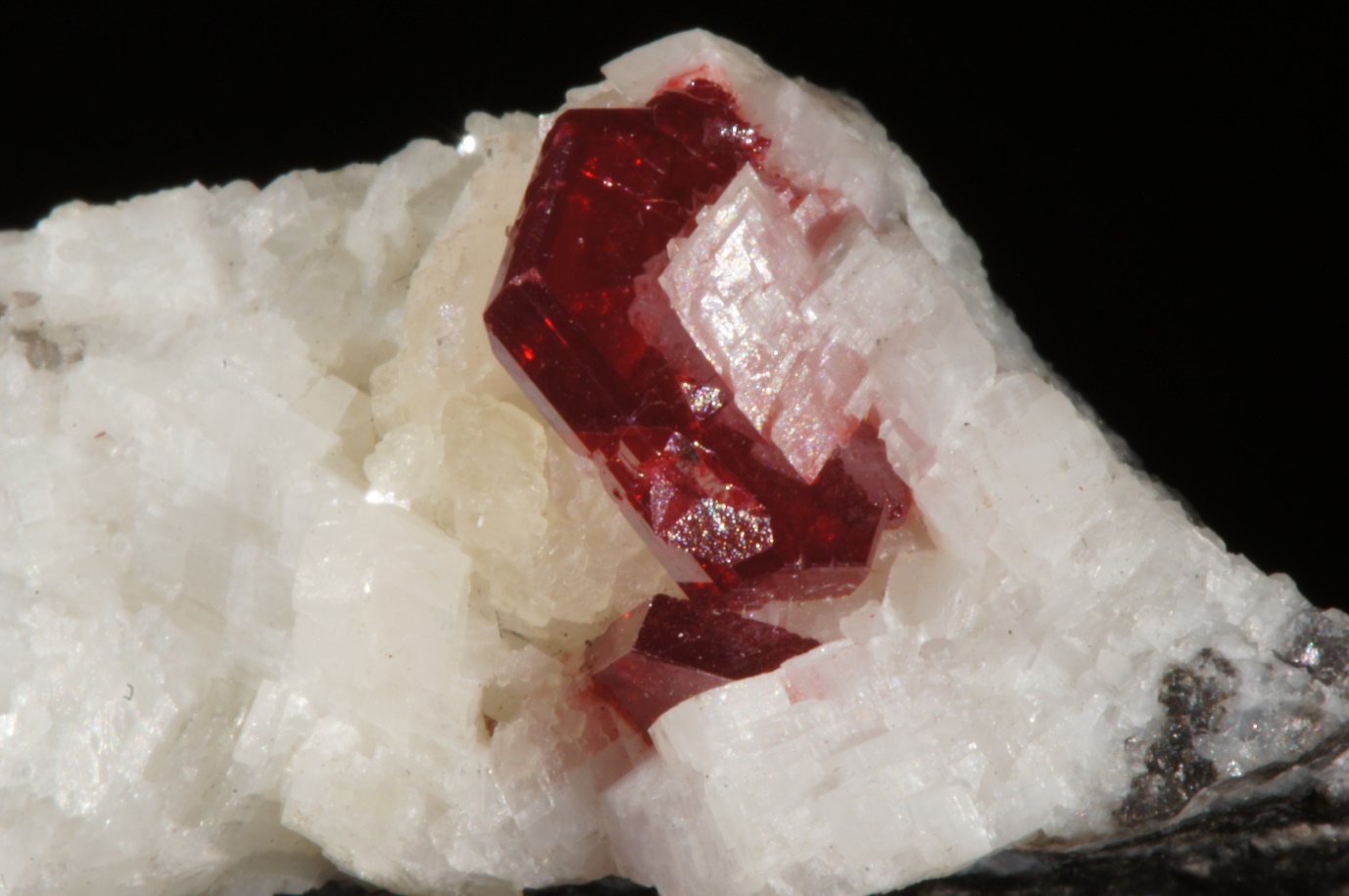

$C:\Users\ELENA VINDEL\Documents\MINERALES CONCURSO ELEKTRA\4 Cinabrio.jpg.JPG$

Cristal de cinabrio con calcita. Colección privada E. Vindel.

Cinabrio2

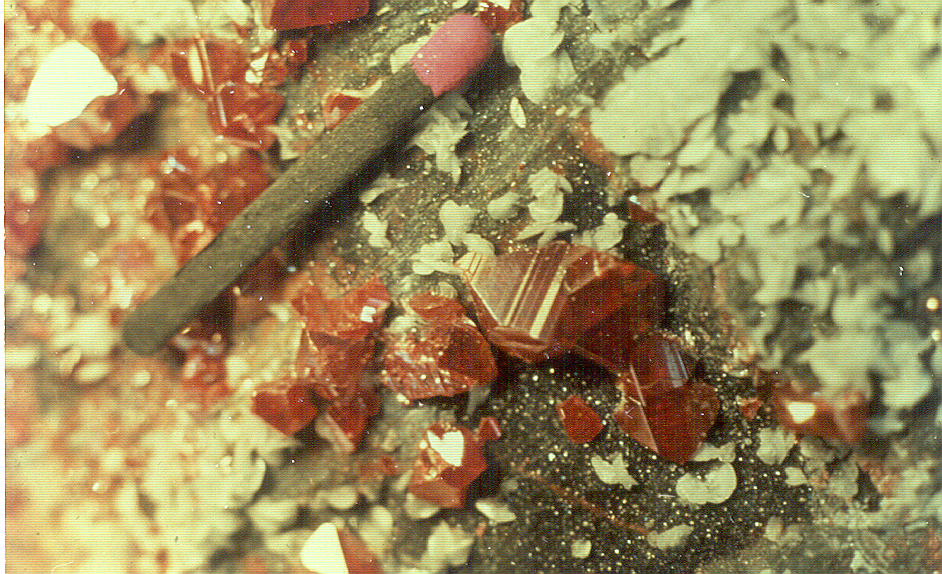

Cristales de cinabrio. Colección privada E. Vindel.

$G:\1_DOCUMENTOS\SILICATOS\imagenes minerales\FOTOSNOSILICATOS VISU\Sulfuros y Sulfosales\Cinabrio I.jpg$

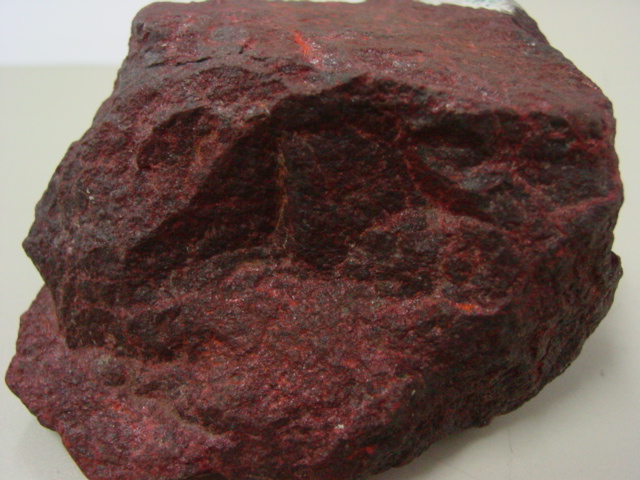

Cinabrio. Colección de la Universidad Complutense.

$C:\Users\ELENA VINDEL\Desktop\Caja F4\CINABRIO.JPG$

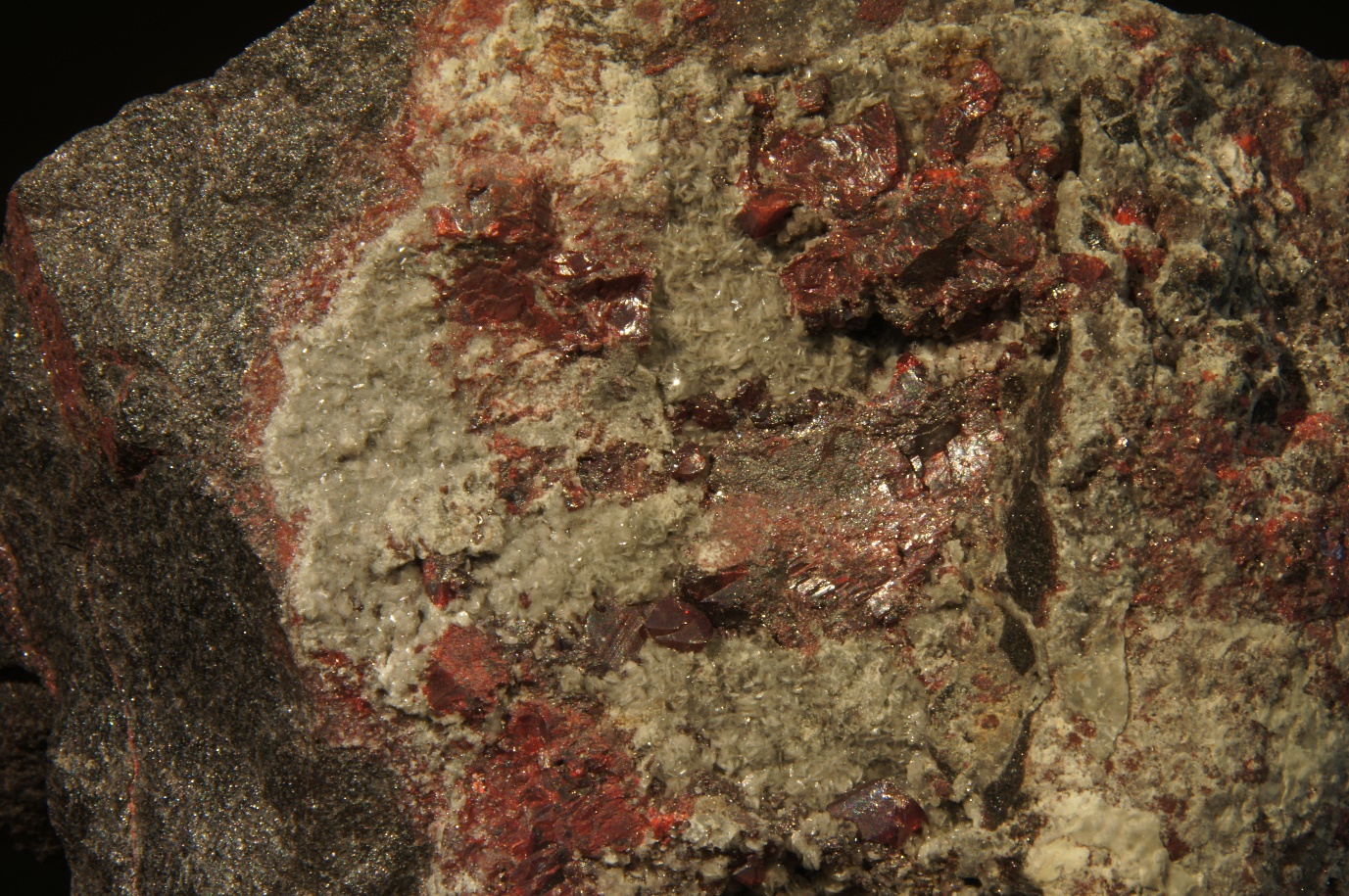

Cristales de cinabrio. Colección privada E. Vindel.

REJALGAR

Fórmula: AsS

Sistema cristalino: Monoclínico.

Forma y hábito: Cristales cortos y estriados prismáticos. Granuloso y terroso.

Propiedades físicas:

Color: Rojo anaranjado.

Exfoliación: {010} buena.

Raya: Roja o algo anaranjada.

Brillo: Resinoso.

Dureza: H 1,5 – 2

Peso específico: G 3,48 g/cm³

Séctil.

Composición: As 70,1% S 29,9 %.

$C:\Users\ELENA VINDEL\Documents\MINERALES CONCURSO ELEKTRA\10 Oropimente y Rejalgar.jpg.JPG$

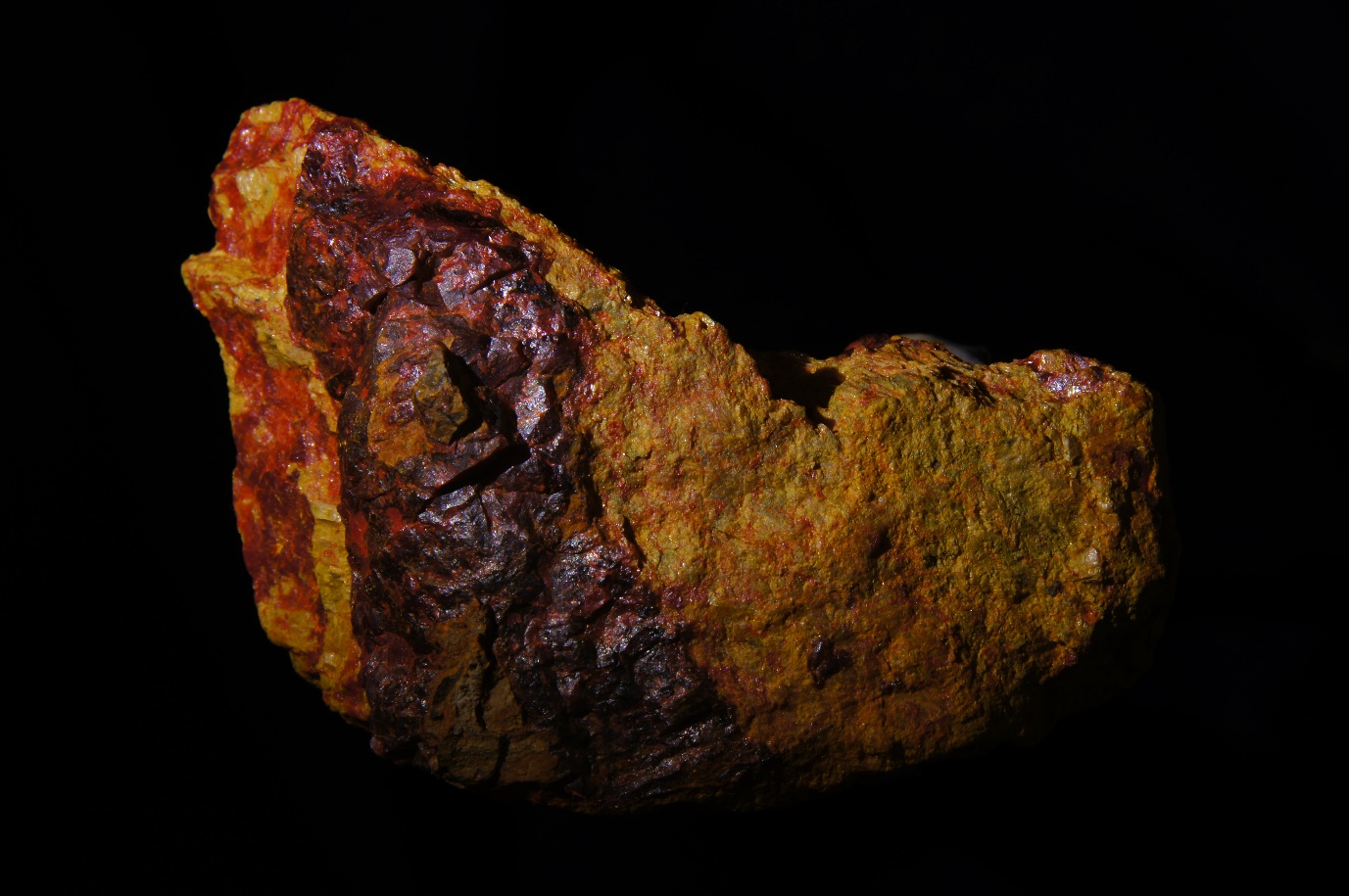

Rojo (rejalgar) y amarillo (oropimente). Colección privada E. Vindel.

OROPIMENTE

Fórmula: As₂S₃

Sistema cristalino: Monoclínico.

Forma y hábito: Cristales pequeños, tabulares y prismáticos. Masas.

Propiedades físicas:

Color: Amarillo dorado o amarillo pardo.

Exfoliación: {010} perfecta.

Raya: Amarilla clara.

Brillo: Resinoso.

Dureza: H 1,5 – 2

Peso específico: G 3,49 g/cm³

Séctil.

Composición: As 61% S 39%. Contiene hasta 2,7% de antimonio.

$C:\Users\ELENA VINDEL\Documents\MINERALES CONCURSO ELEKTRA\10 Oropimente y Rejalgar.jpg.JPG$

Rojo (rejalgar) y amarillo (oropimente). Colección privada E. Vindel.

ARSENOPIRITA

Fórmula: FeAsS

Sistema cristalino: Monoclínico, pseudorómbico.

Forma y hábito: Cristales prismáticos. Maclas según {100} y {001}. Maclas de contacto {110}.

Propiedades físicas:

Color: Blanco de plata hasta acero gris.

Exfoliación: Distinguible según {101}, pobre según {010}.

Fractura desigual.

Raya: Negra.

Brillo: Metálico.

Dureza: H 5,5 – 6

Peso específico: G 6,07 g/cm³

Opaco.

Composición: Varia entre FeAs_0,9S_1,1y FeAs_1,1S_0,9.

$C:\Users\ELENA VINDEL\Documents\MINERALES CONCURSO ELEKTRA\48 Arsenopirita.jpg.JPG$

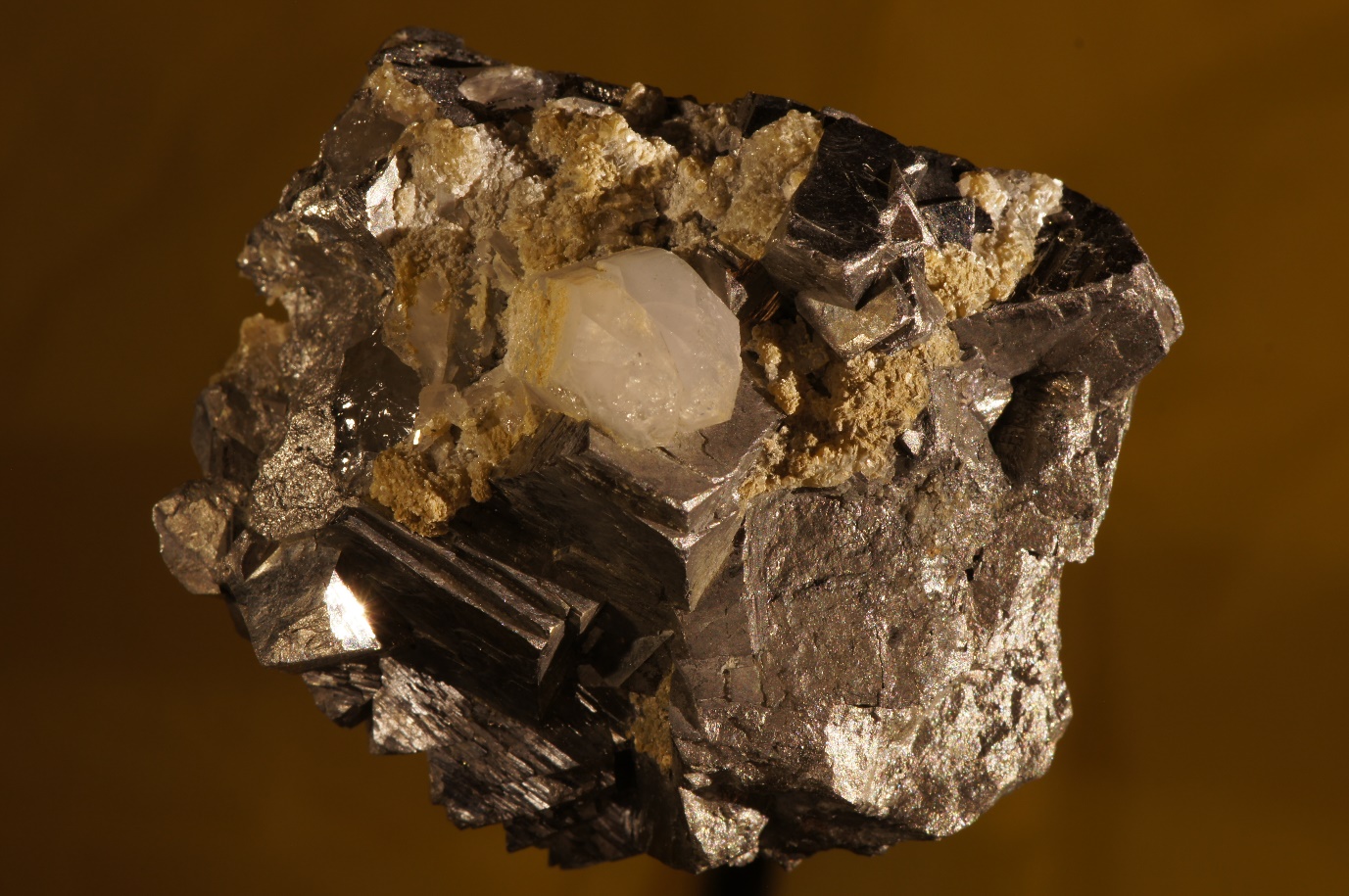

Arsenopirita con cuarzo. Colección privada E. Vindel.

$C:\Users\Miguel Angel\Desktop\Museo de Vitoria\ARSENOPIRITA.JPG$

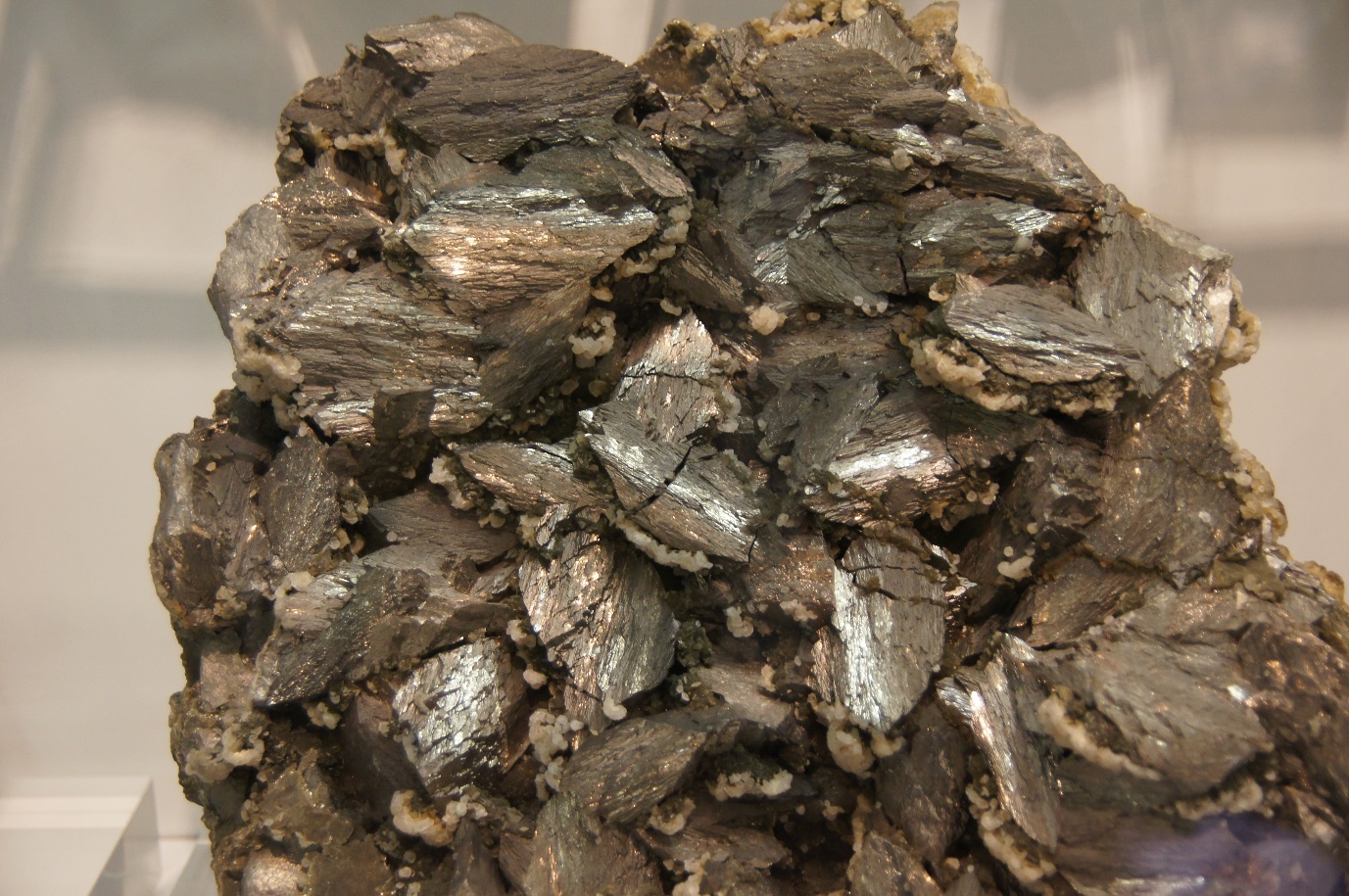

Cristales de arsenopirita. Museo de Ciencias Naturales de Álava. Foto E. Vindel.

ESTIBINA

Fórmula: Sb₂S₃

Sistema cristalino: Rómbico.

Forma y hábito: Cristales prismáticos delgados y a veces curvados. Masivo.

Propiedades físicas:

Color: Gris plomo a negro.

Exfoliación: {010}perfecta y débiles {100},{110}

Raya: Gris oscura.

Brillo: Metálico.

Dureza: H 2,0

Peso específico: G 4,52 – 4,62 g/cm³

Opaco.

Composición: Sb 71,4% S 28,6%. Contiene oro, plata, cobre, hierro y plomo en pequeñas cantidades.

$C:\Users\ELENA VINDEL\Documents\MINERALES CONCURSO ELEKTRA\ESTIBINA.JPG$

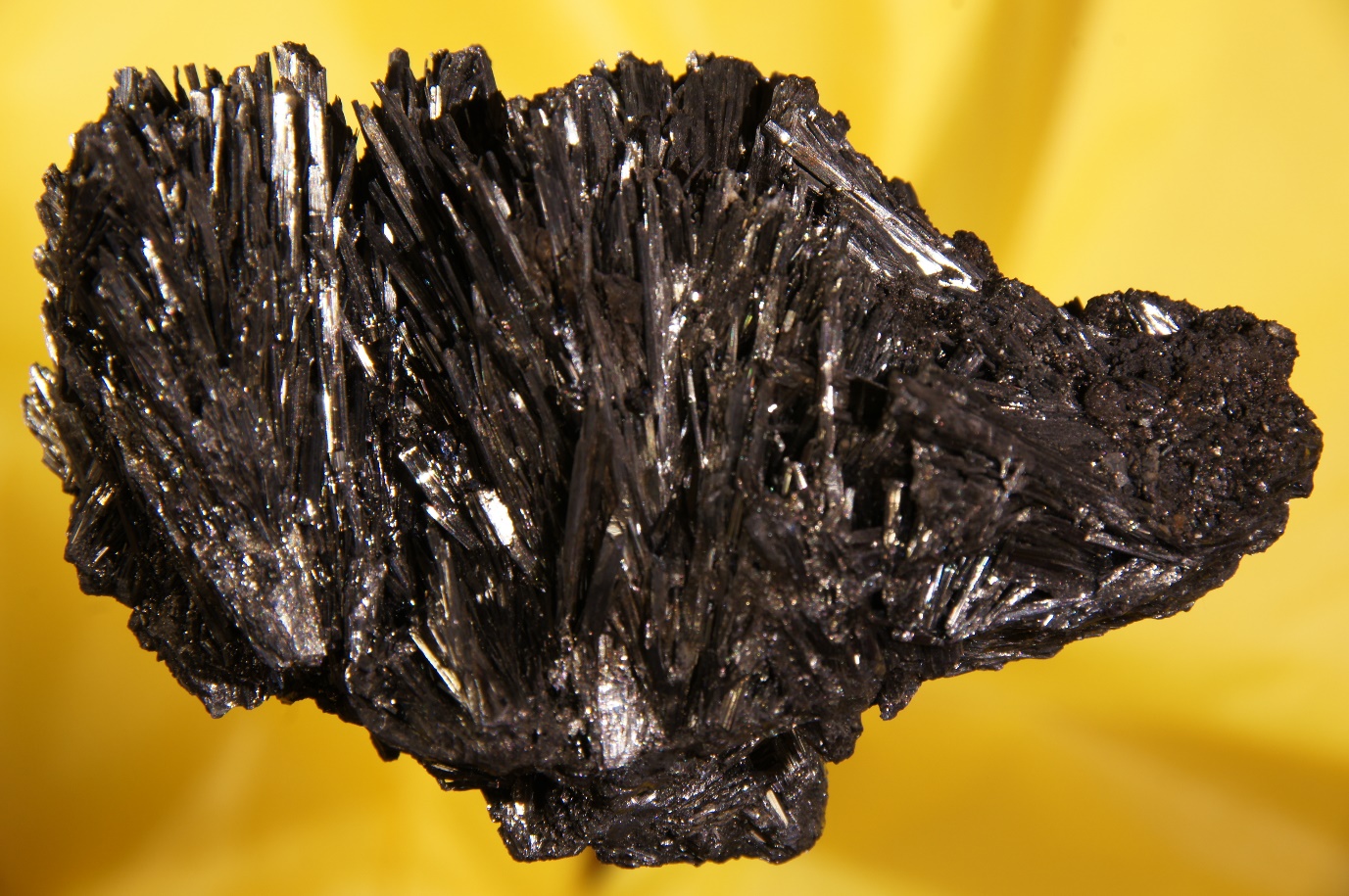

Cristales prismáticos de estibina. Colección privada E. Vindel.

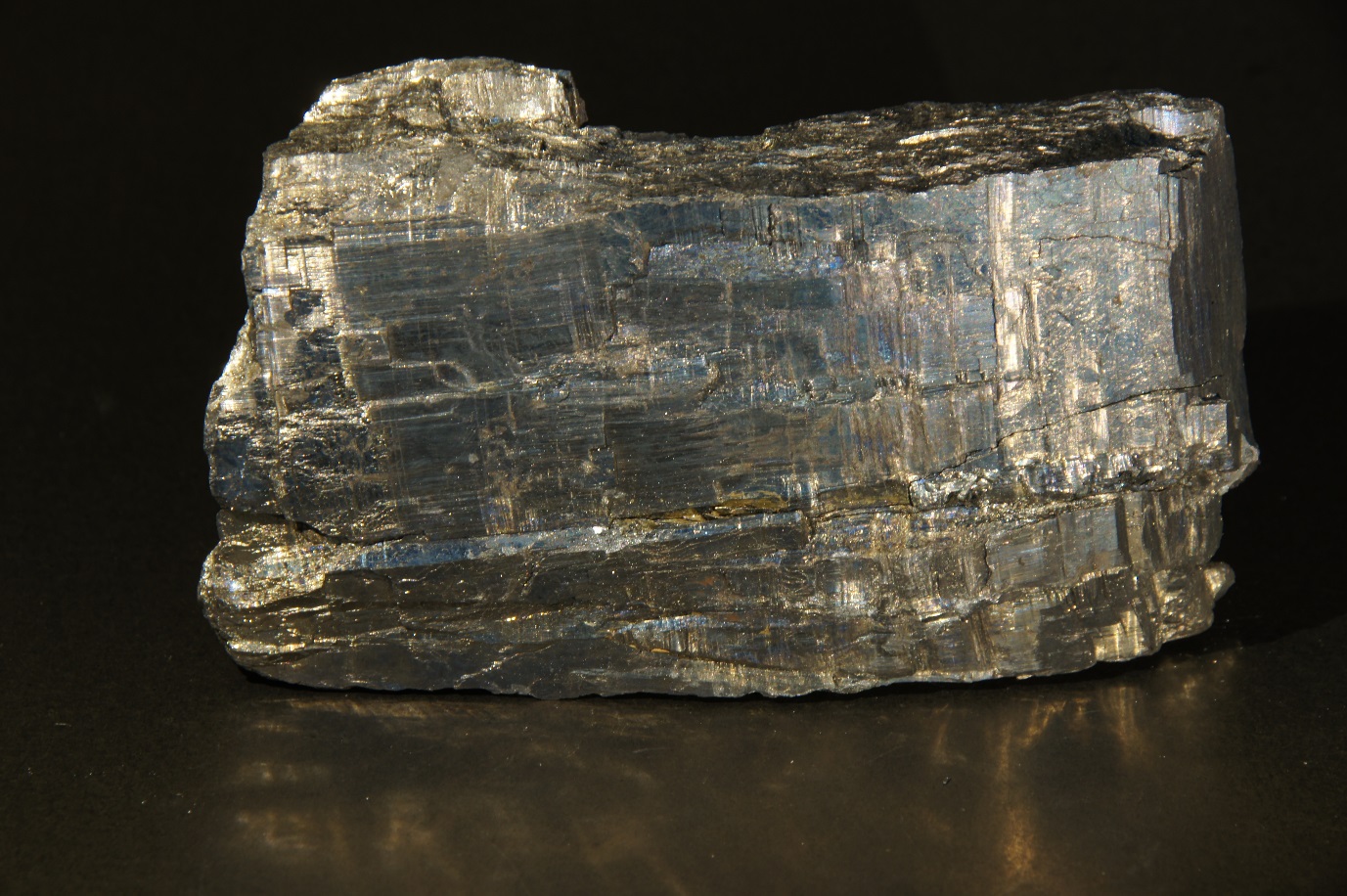

$F:\Caja F2\ESTIBINA.JPG$

Estibina masiva. Colección privada E. Vindel.

$F:\Caja F2\ESTIBINA2.JPG$

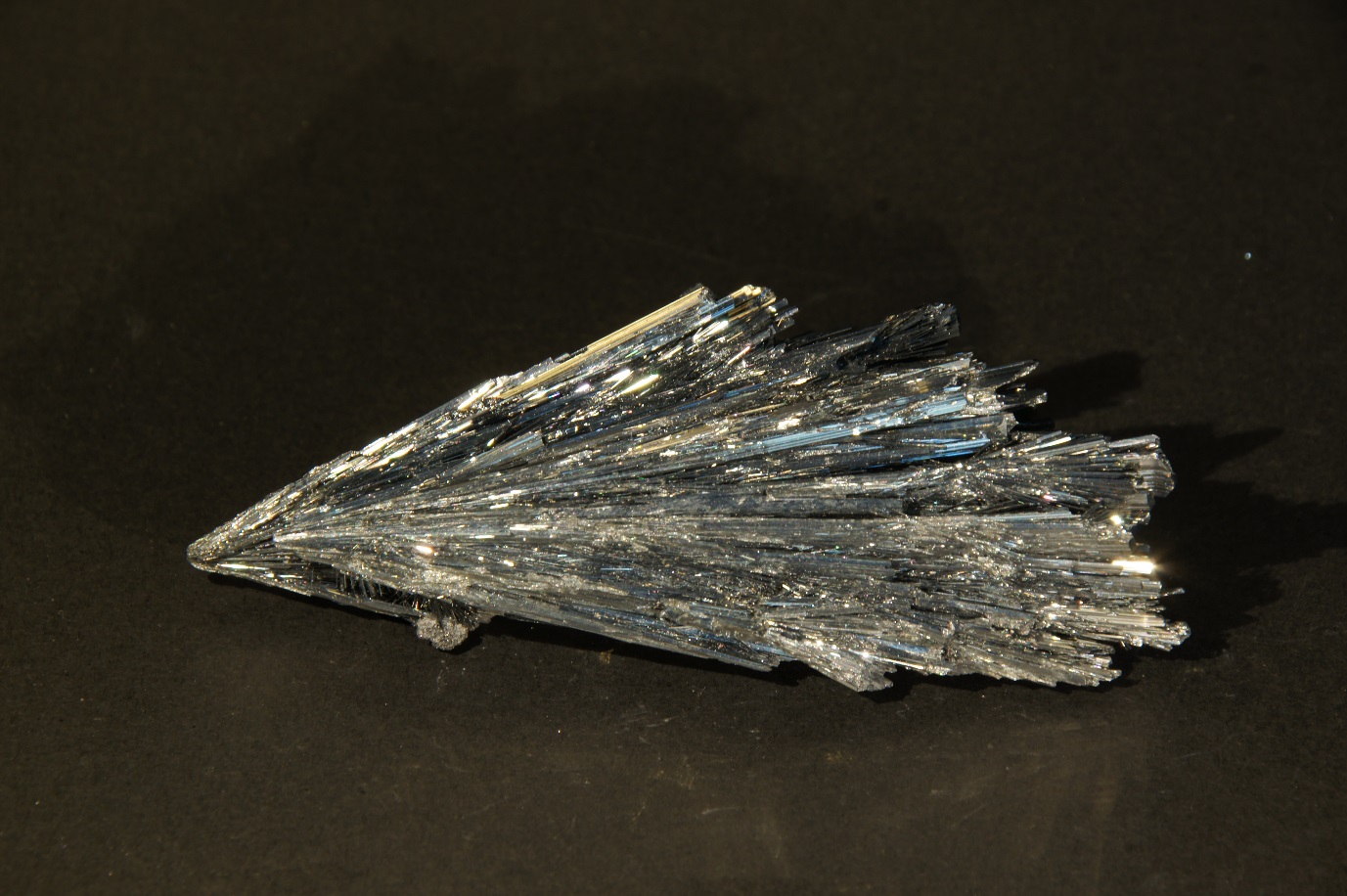

Cristales prismáticos delgados de estibina. Colección privada E. Vindel.

$F:\Caja F2\ESTIBINA5.JPG$

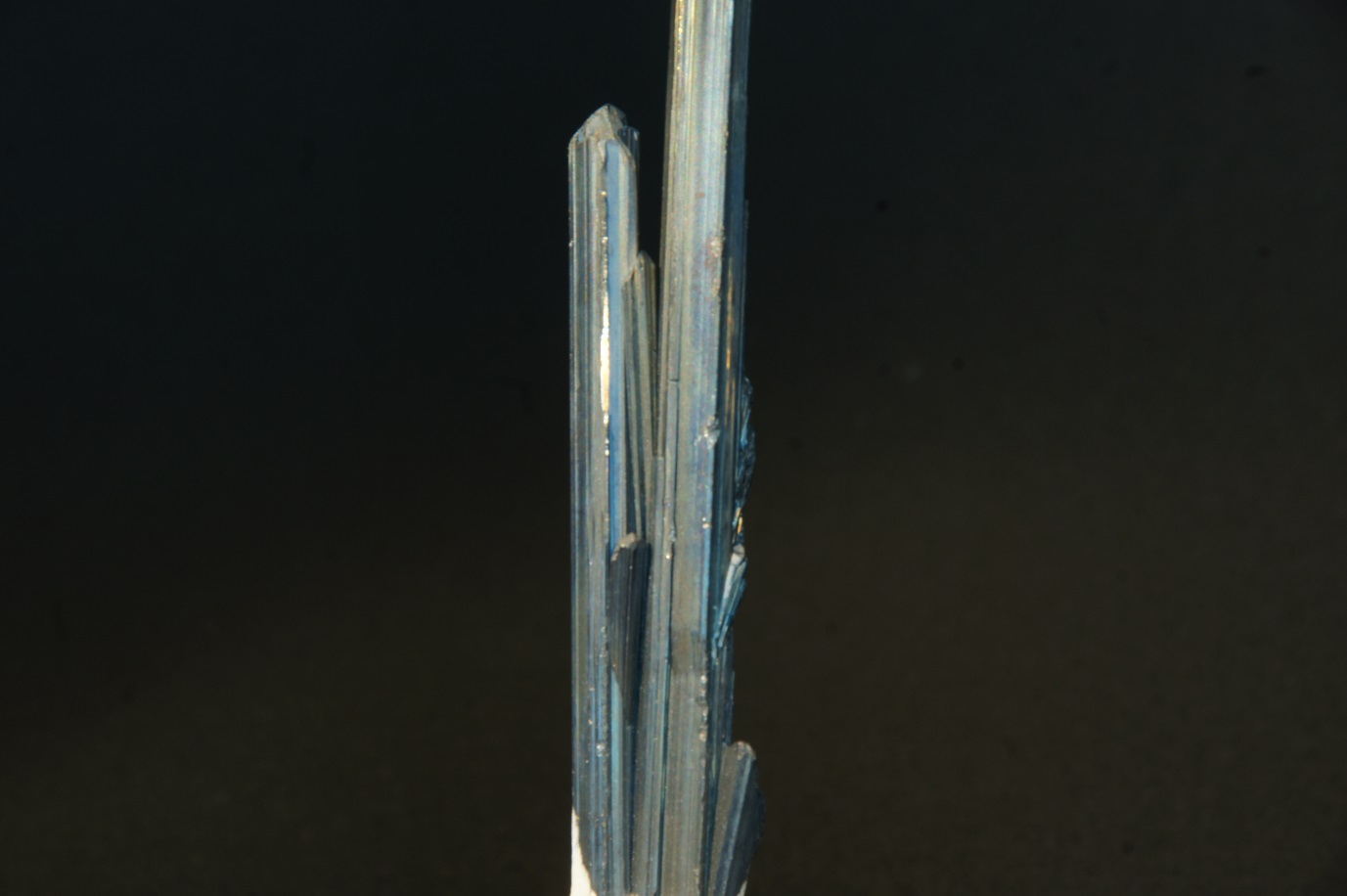

Cristales prismáticos afilados de estibina. Colección privada E. Vindel.

MOLIBDENITA

Fórmula: MoS₂

Sistema cristalino: Hexagonal

Forma y hábito: Cristales en placas hexagonales. Masivo o en escamas.

Propiedades físicas:

Color: Gris plomo.

Exfoliación: {0001} perfecta.

Raya: Azulada gris.

Brillo: Metálico.

Dureza: H 1 – 1,5

Peso específico: G 4,62 – 4,73 g/cm³

Séctil.

Opaco.

Composición: Mo 59,9% S 40,1%.

$C:\Users\ELENA VINDEL\Documents\FOTOS DE MINERALES Y ROCAS\DSC00733.JPG$

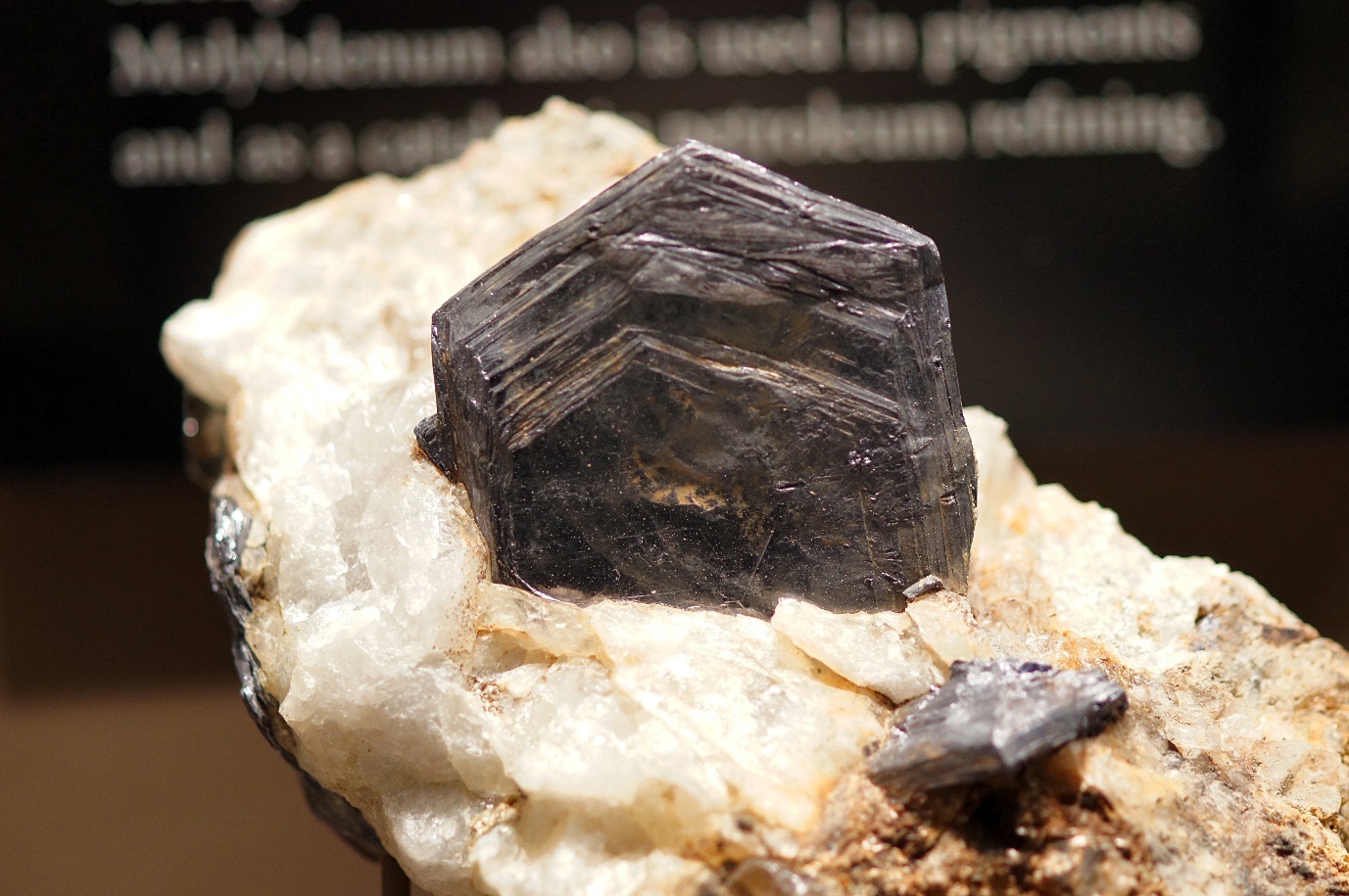

Molibdenita hexagonal. Smithsonian Institution. Foto E. Vindel.

SULFOSALES

Las sulfosales abarcan un grupo diverso de minerales. Las sulfosales podrían contemplarse como sulfuros dobles.

BOURNONITA

Fórmula: PbCuSb₃

Sistema cristalino: Rómbico.

Forma y hábito: Cristales prismáticos acortados. Normalmente, en agregados en masa o granular.

Propiedades físicas:

Color: Gris acero, gris plomo.

Exfoliación:{010}imperfecta.

Raya: Gris.

Brillo: Metálico.

Dureza: H 2,5 – 3

Peso específico: G 5,7 – 5,9 g/cm³

Opaco.

Composición: La bournonita puede abarcar hasta un 3% de As.

$C:\Users\ELENA VINDEL\Desktop\Caja F2\BOURNONITA.JPG$

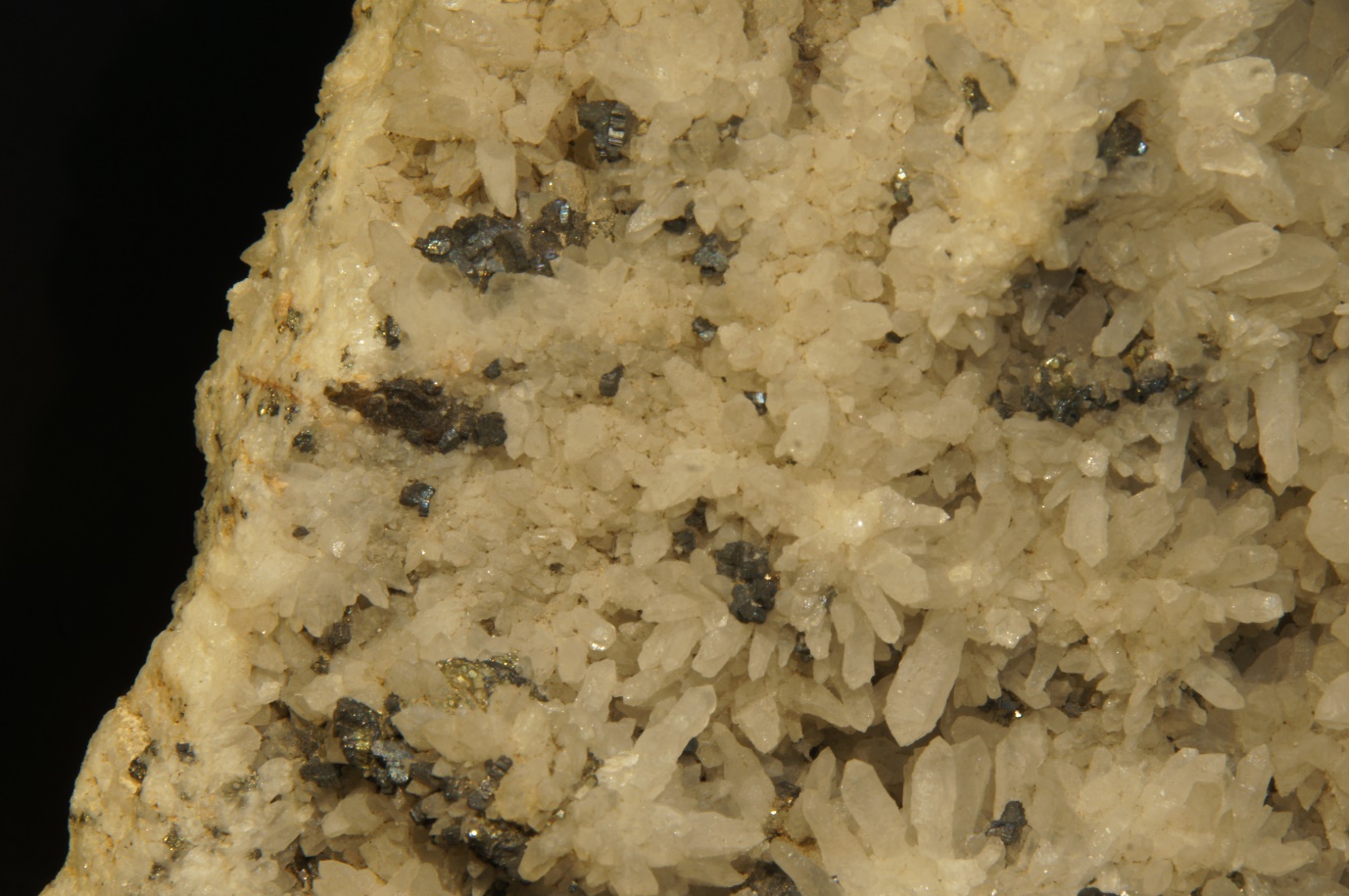

Bournonita (gris) con cuarzo (blanco). Colección privada E. Vindel.
