Tema 13 – Mineralogía

13. TECTOSILICATOS

GRUPO DEL SiO₂

CUARZO

Fórmula: SiO₂

Sistema cristalino: Trigonal.

Forma y hábito: Los cristales son prismáticos. Los cuarzos maclados son las maclas de compenetración y de contacto. La del Delfinado, {0001}, es el eje de la macla y la del Brasil, es el plano de plano, {1120}, son maclas de compenetración. Ambas se observan pocas veces. La del Japón, con plano {1122}, es macla de contacto.

Propiedades físicas:

Color: incoloro o blanco. A menudo cualquier color según impurezas y variedades.

Fractura concoidea.

Raya: Blanca.

Brillo: Vítreo.

Dureza: H 7

Peso específico: G 2,65 g/cm³

Piroeléctrico y piezoeléctrico

Composición: Si 46,7% O 53,3%. Es lo más próximo a un compuesto químico puro y propiedades físicas constantes.

Variedades cristalinas:

Cristal de roca: Cuarzo incoloro.

Cuarzo lechoso: Con inclusiones fluidas diminutas.

Amatista: Cuarzo violeta (Fe³⁺) en cristales.

Cuarzo rosa: Cristalino, pero por lo general sin forma, color rosa (Ti⁴⁺).

Cuarzo ahumado: Aparece en cristales de color amarillo a castaño-negro (Al³⁺).

Cuarzo citrino: Cristales de color amarillo claro (Fe²⁺), que parece al topacio.

Cuarzo con inclusiones de elbaíta: Turmalinas (variedad elbaítas) incluidas en cuarzo.

Cuarzo rutilado: Con agujas de muy finas de rutilo.

Cuarzo hematoideo: Mezcla con hematites.

Cuarzo ojo de tigre: Cuarzo fibroso amarillo pseudomorfo del mineral crocidolita (variedad asbestiforme del anfíbol).

Geodas de cuarzo: Cavidades esféricas que ha precipitado cuarzo cristalizado.

Variedades fibrosas:

Calcedonia: Es el nombre general de las variedades fibrosas. Color pardo a gris, brillo de cera y se encuentra rellenando cavidades en las rocas.

Ágata: Una variedad jaspeada con capas curvadas coloreadas o concéntricas de calcedonia.

Madera silicificada o agatizada.

Ónice: Es una calcedonia en capas, en planos paralelos.

Heliotropo: Es una calcedonia verde con pequeños puntos rojos de jaspe.

Variedades granulares:

Sílex o pedernal: El sílex se encuentra en nódulos silíceos.

Jaspe: Cuarzo microcristalino granular, mate, se presenta con color rojo por inclusiones de hematites.

Prasio: Cuarzo verdoso por inclusiones de actinolita.

$E:\2_FOTOS\FOTOS DE GEOLOGIA\SMITSONIAN 2006\Q.jpg$

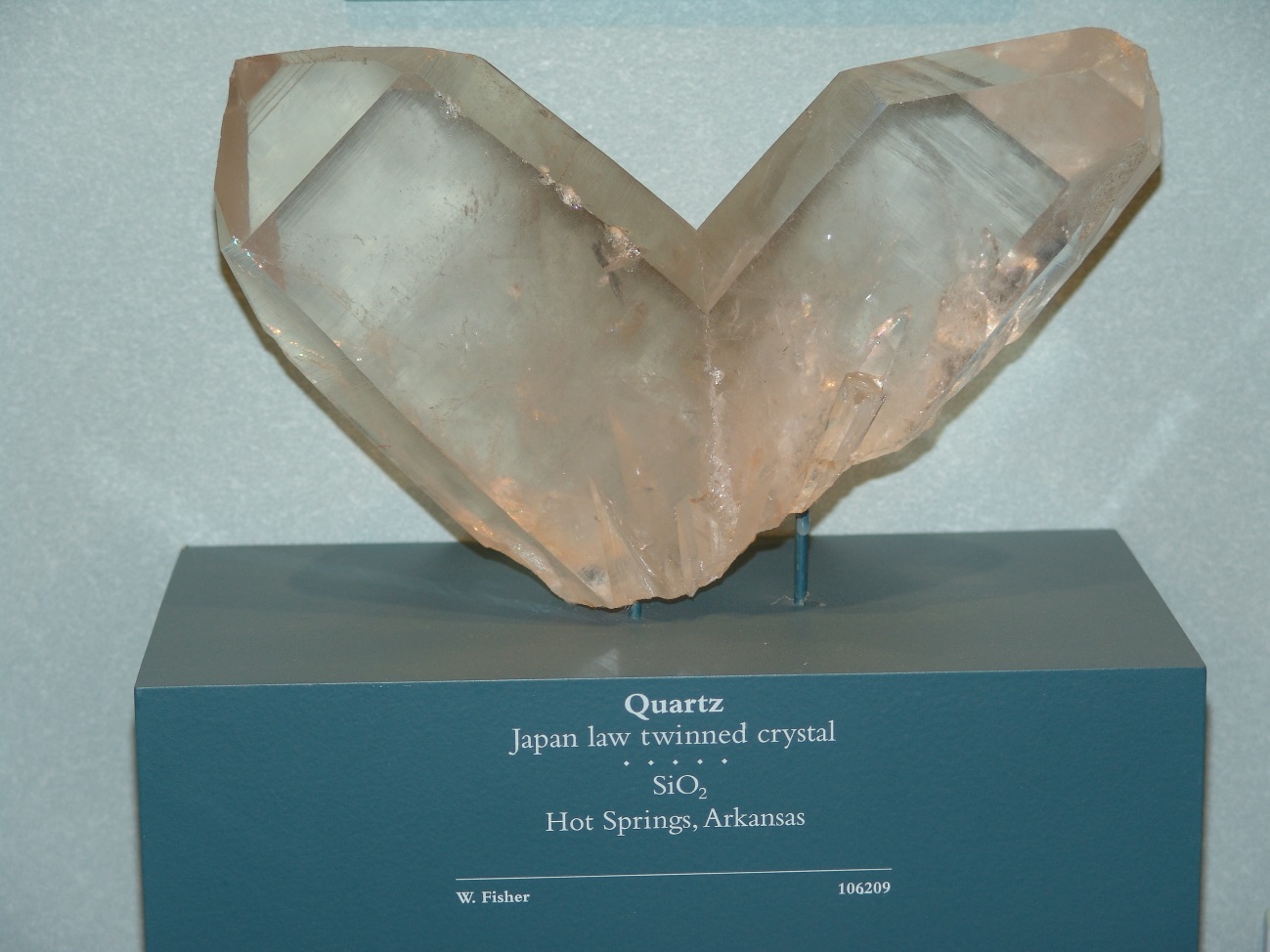

Cuarzo. Macla de Japón. Smithsonian Institution. Foto E. Vindel.

$E:\2_FOTOS\FOTOS DE GEOLOGIA\FOTOS DE MINERALES\CONCURSO ELEKTRA\TESOROS DE LA NATUREZA\20 Cuarzo.jpg.JPG$

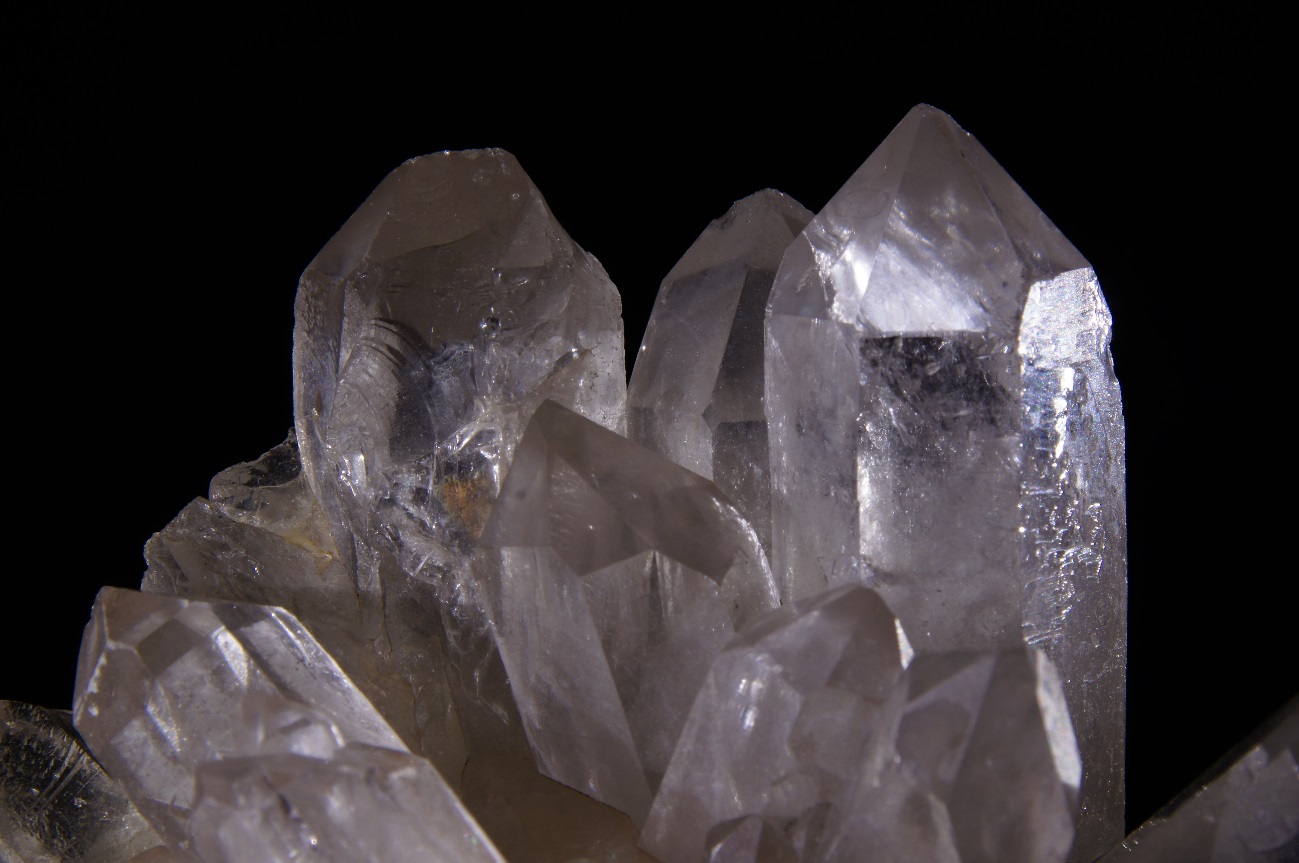

Cristal de roca. Colección privada de E. Vindel.

$J:\Caja F1\CUARZO 2.JPG$

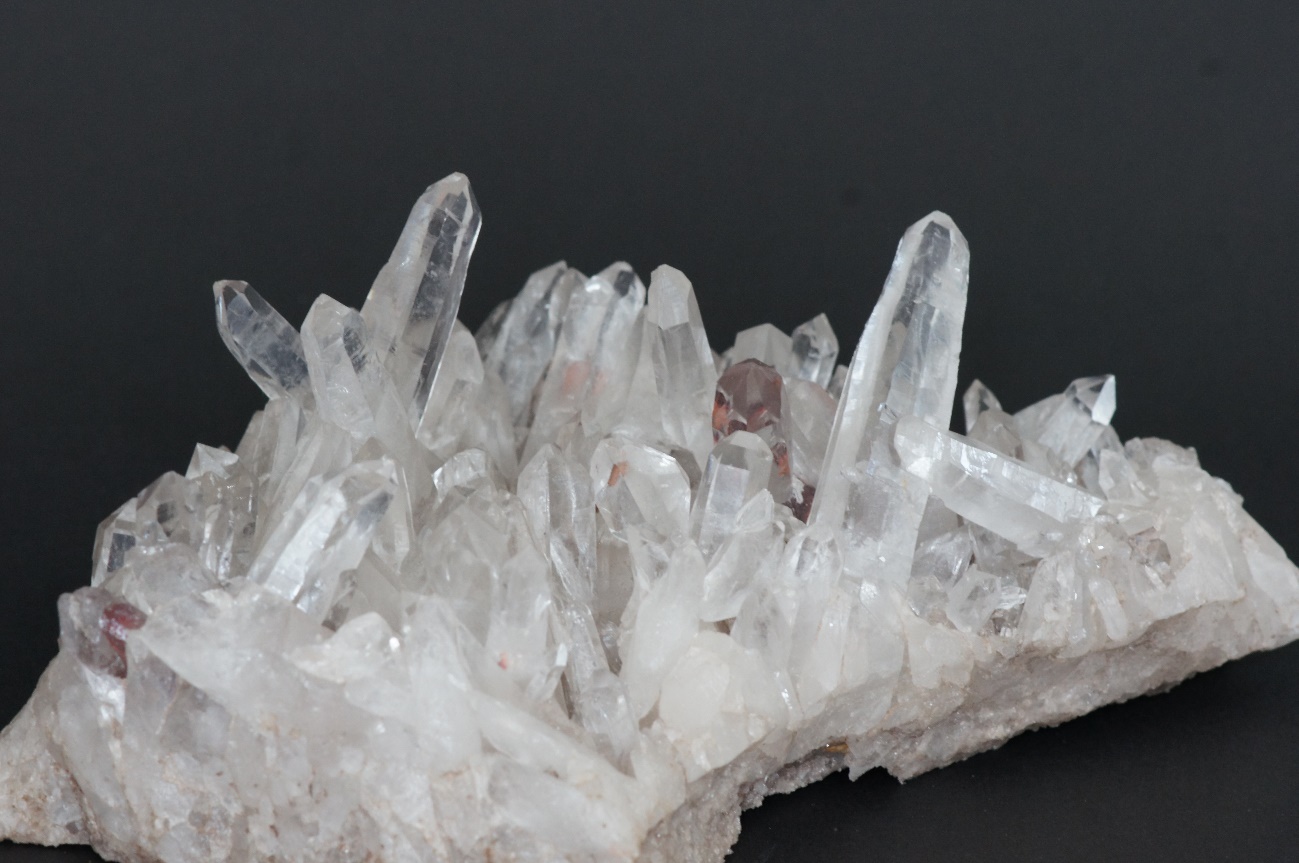

Cristal de roca. Colección privada de E. Vindel.

$J:\Caja F1\CUARZO CON IF 2.JPG$

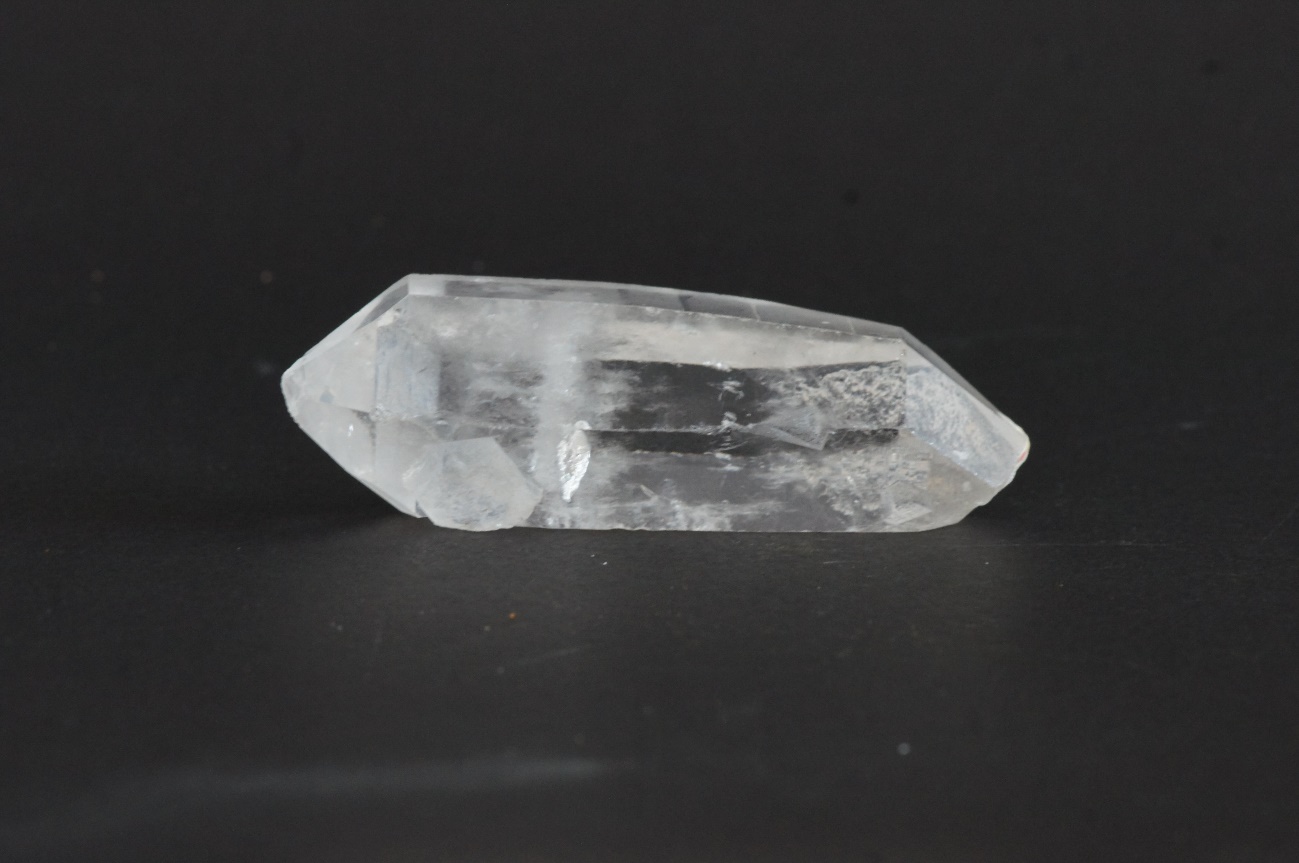

Cuarzo lechoso. Color blanco debido a la presencia de inclusiones fluidas. Colección privada de E. Vindel.

$J:\house of cards\FOTOS\FOTOS GEOLOGIA\SMITHSONIAN 2011\DSC00690.JPG$

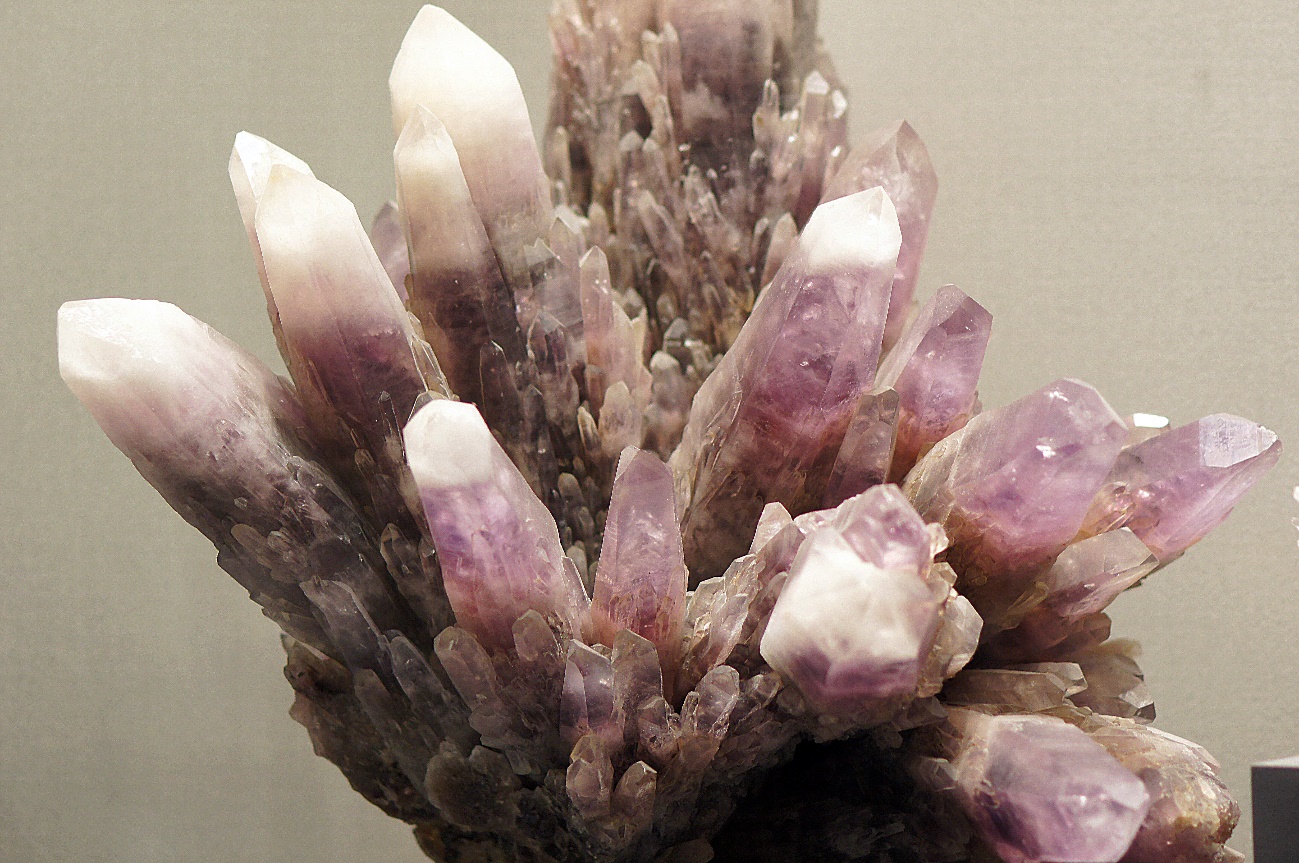

Amatista. Smithsonian Institution. Foto E. Vindel.

$E:\Fotos movil 30 del 11 23\20231128_131740.jpg$

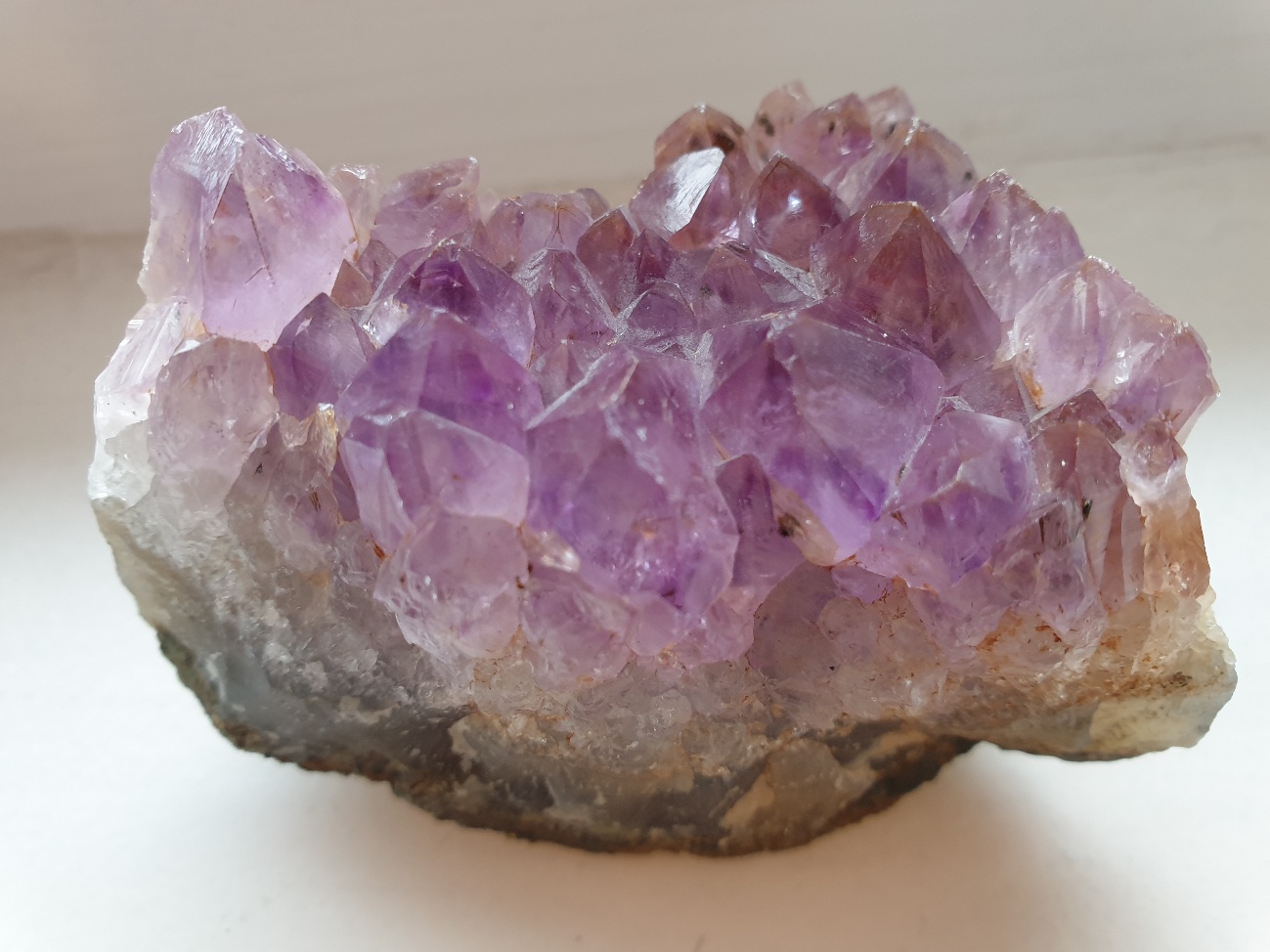

Amatista. Colección privada de E. Vindel.

$E:\2_FOTOS\USA\MINERAL-USA WASHINGTON\CUARZO ROSA2.jpg$

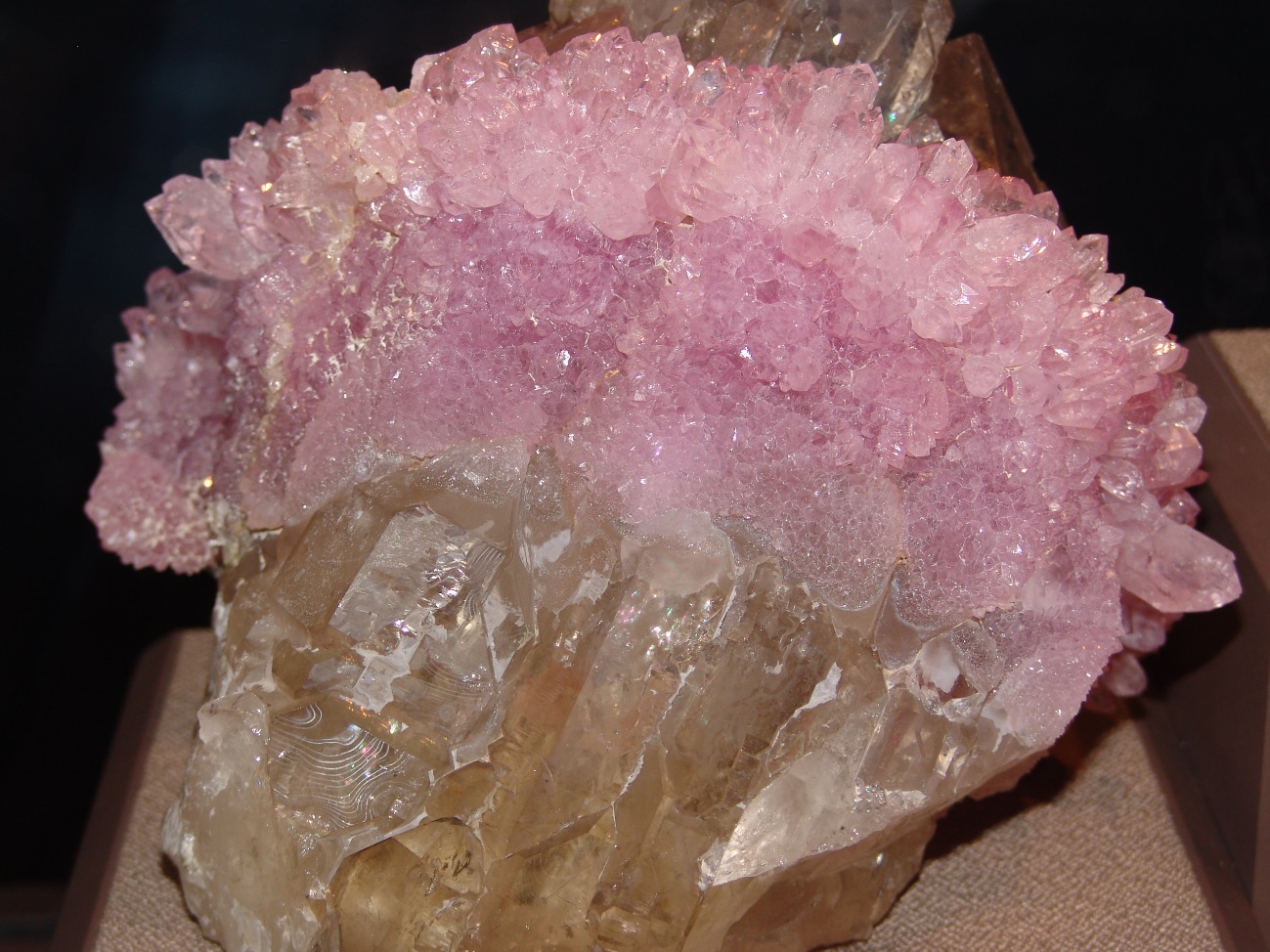

Cristales de cuarzo rosa. Smithsonian Institution. Foto E. Vindel.

$C:\Users\ELENA VINDEL\Pictures\4_FOTOSWEB\Geominero 2\DSC09518.JPG$

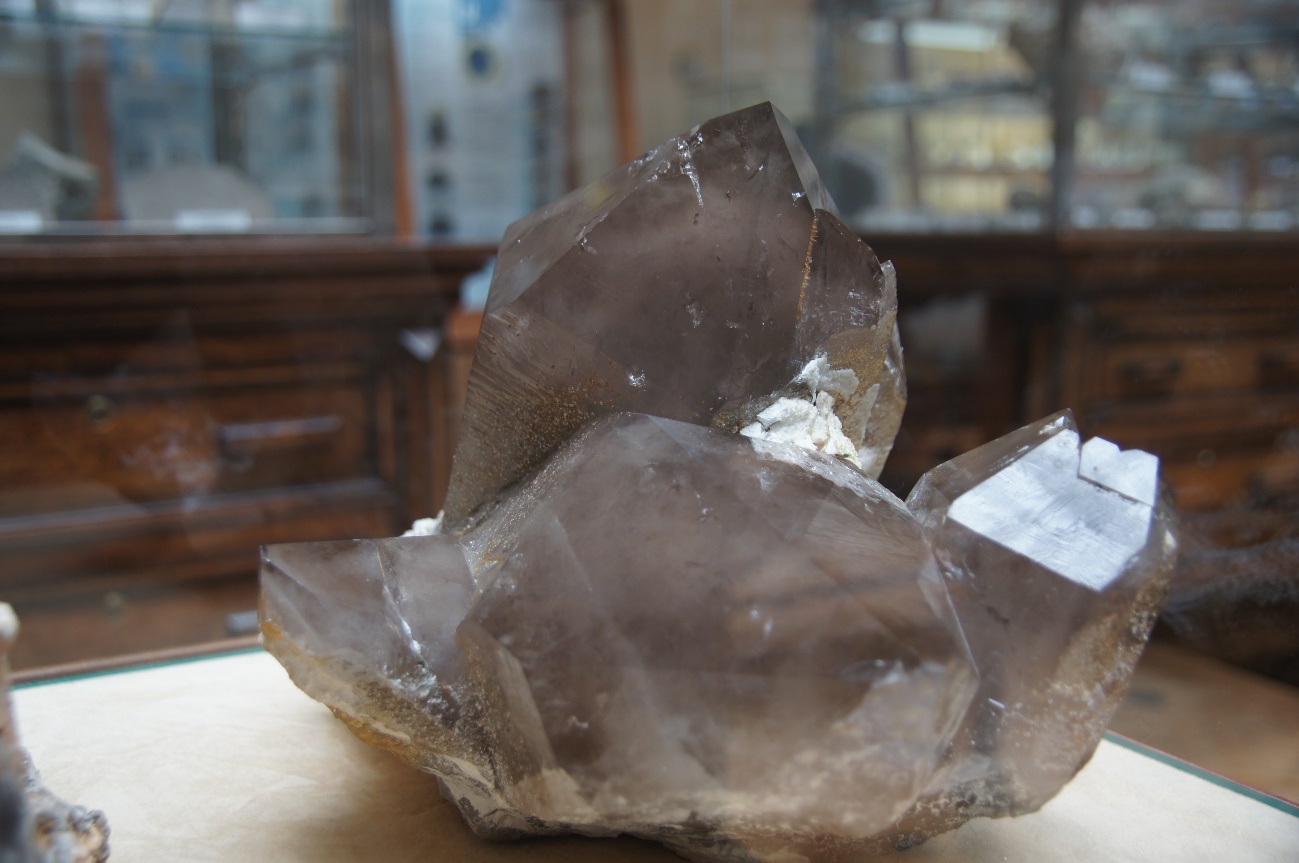

Cuarzo ahumado. Museo Geominero. Foto E. Vindel.

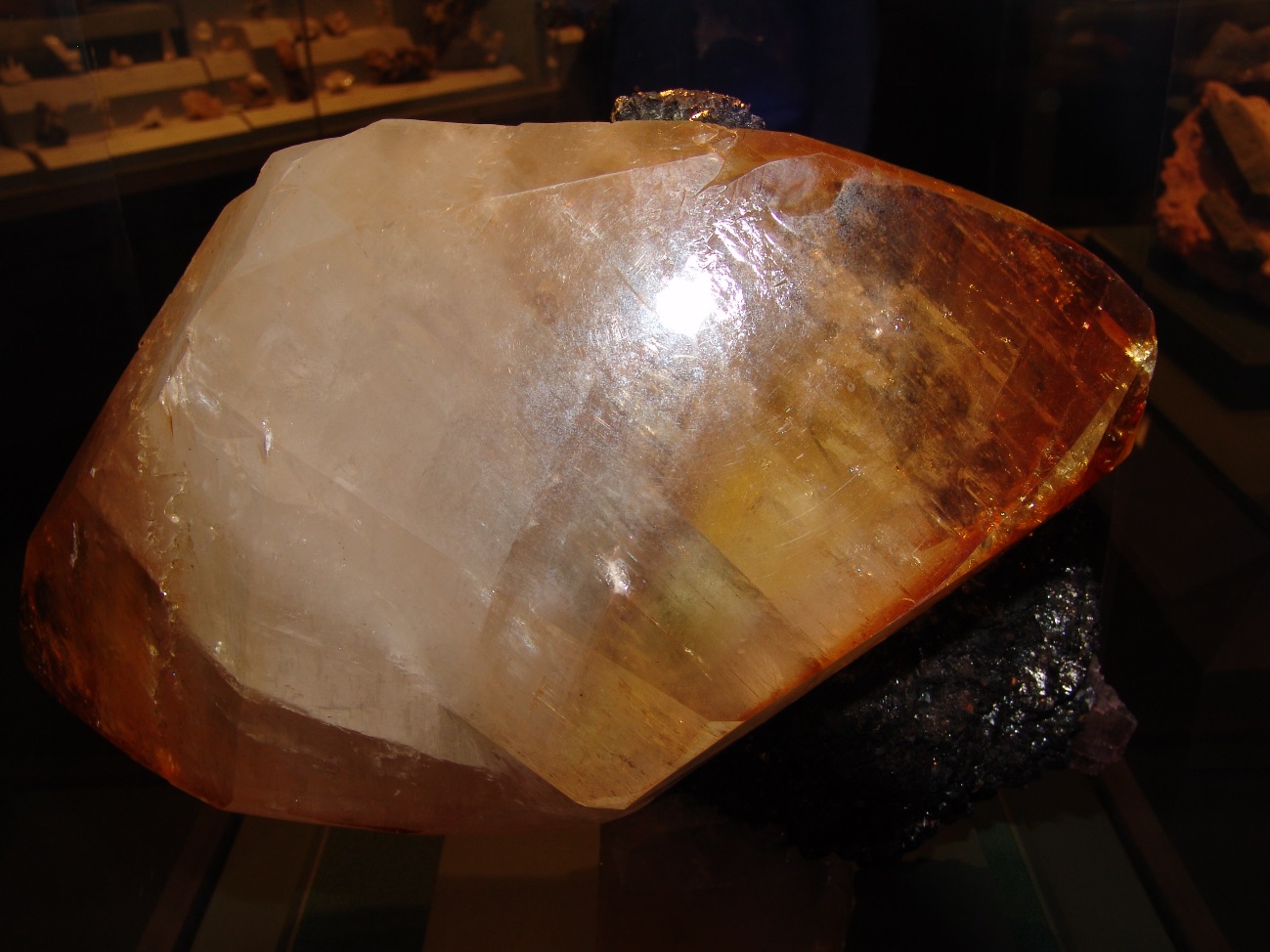

$E:\2_FOTOS\USA\MINERAL-USA WASHINGTON\CUARZO2.jpg$

Cuarzo citrino. Smithsonian Institution. Foto E. Vindel.

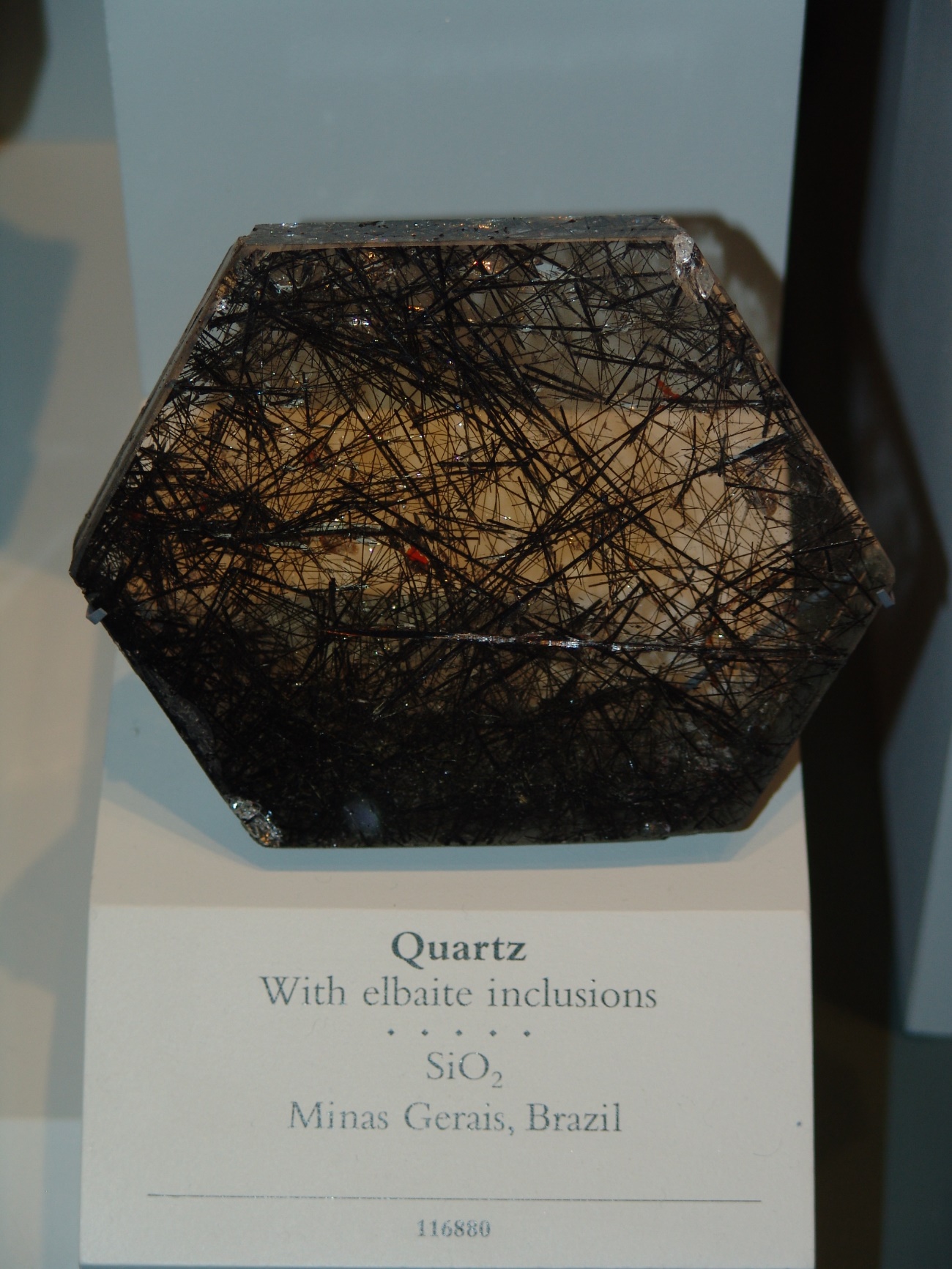

$G:\2_FOTOS\USA\MINERAL-USA WASHINGTON\ELBAIATA EN Q2.jpg$

Cuarzo con inclusiones de elbaíta. Smithsonian Institution. Foto E. Vindel.

$E:\1_DOCUMENTOS\FLUORITAS\FOTOS TESIS DE VIRGI\minerales 431.JPG$

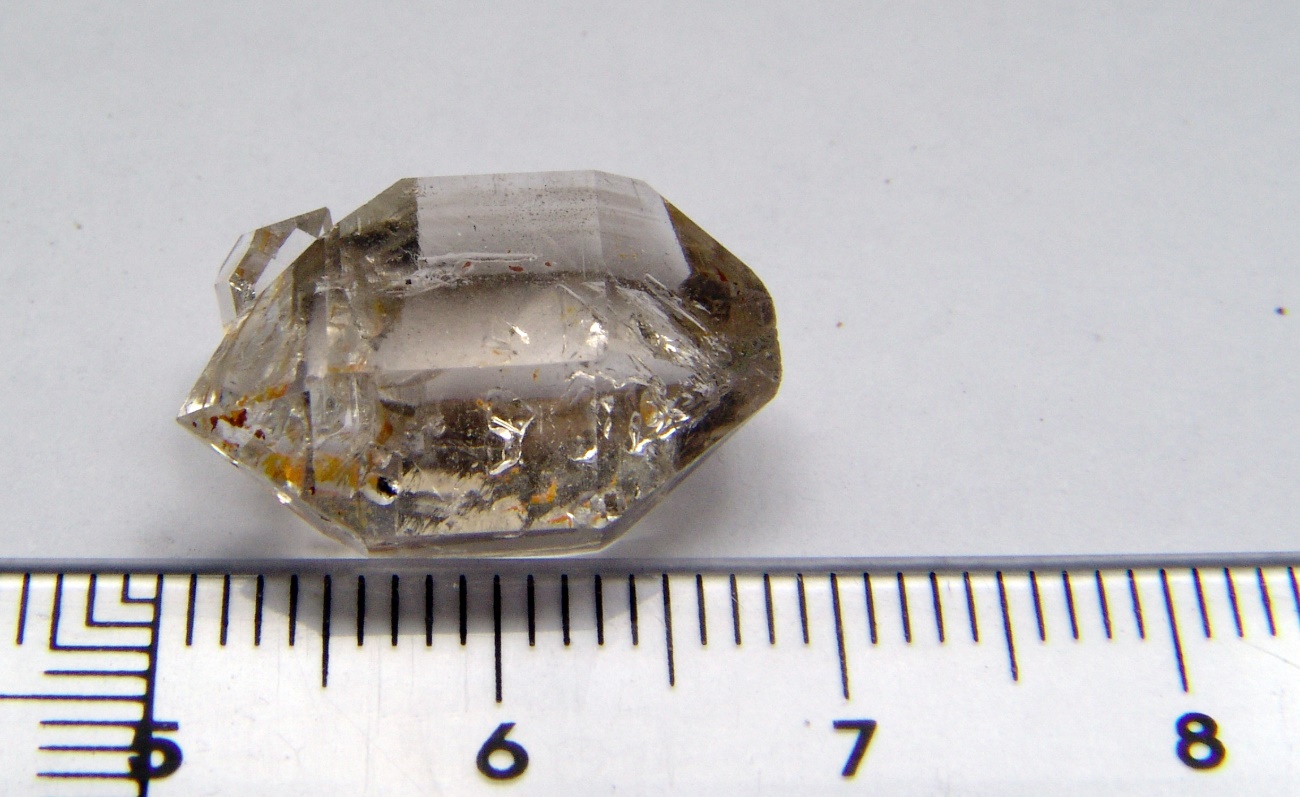

Cuarzo bipiramidal con inclusiones de hidrocarburos. Caravia-Berbes (Asturias). Muestra Tesis Doctoral de la Dra. Virginia Sánchez.

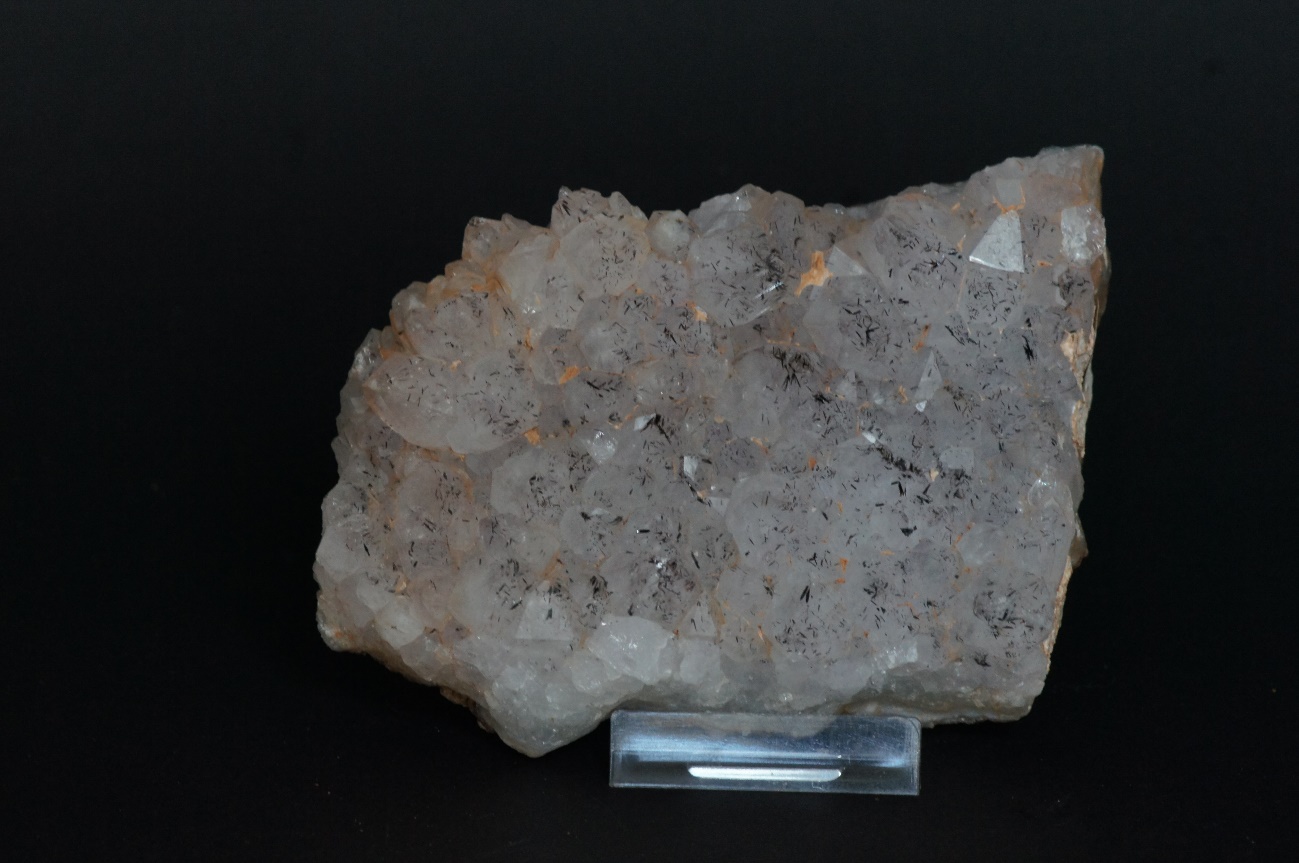

$J:\Caja F1\CUARZO RUTILADO.JPG$

Cuarzo rutilado. Colección privada de E. Vindel.

$J:\Caja F2\CUARZO HEMATOIDEO1.JPG$

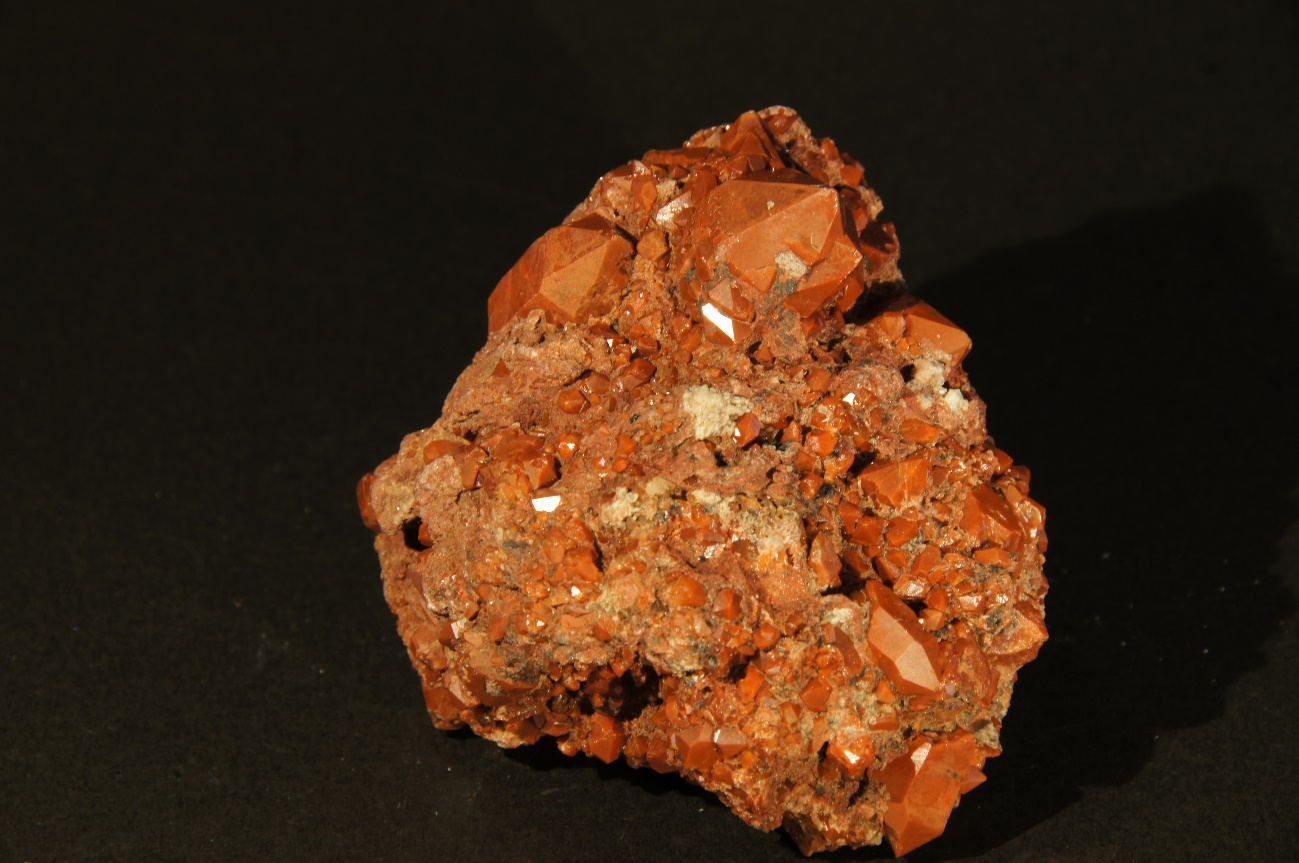

Cuarzo hematoideo. Colección privada de E. Vindel.

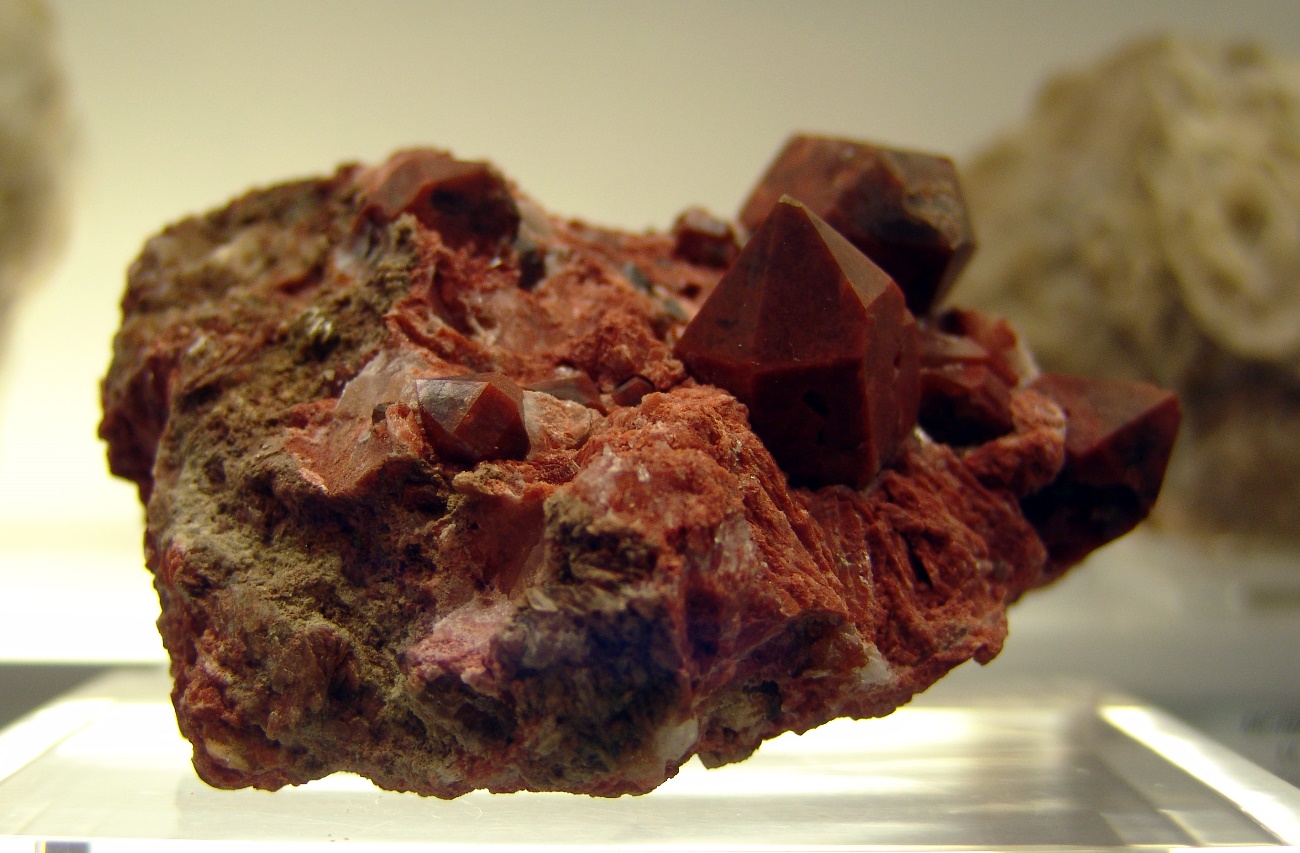

$E:\1_DOCUMENTOS\MINERALOGIA I B\FOTOS MUSEO\DSC03111.JPG$

Cuarzo hematoideo. Museo de Ciencias Naturales de Álava. Foto E. Vindel.

$E:\2_FOTOS\FOTOS DE GEOLOGIA\FOTOS DE MINERALES\MINERALES CONCURSO\DSC01273.JPG$

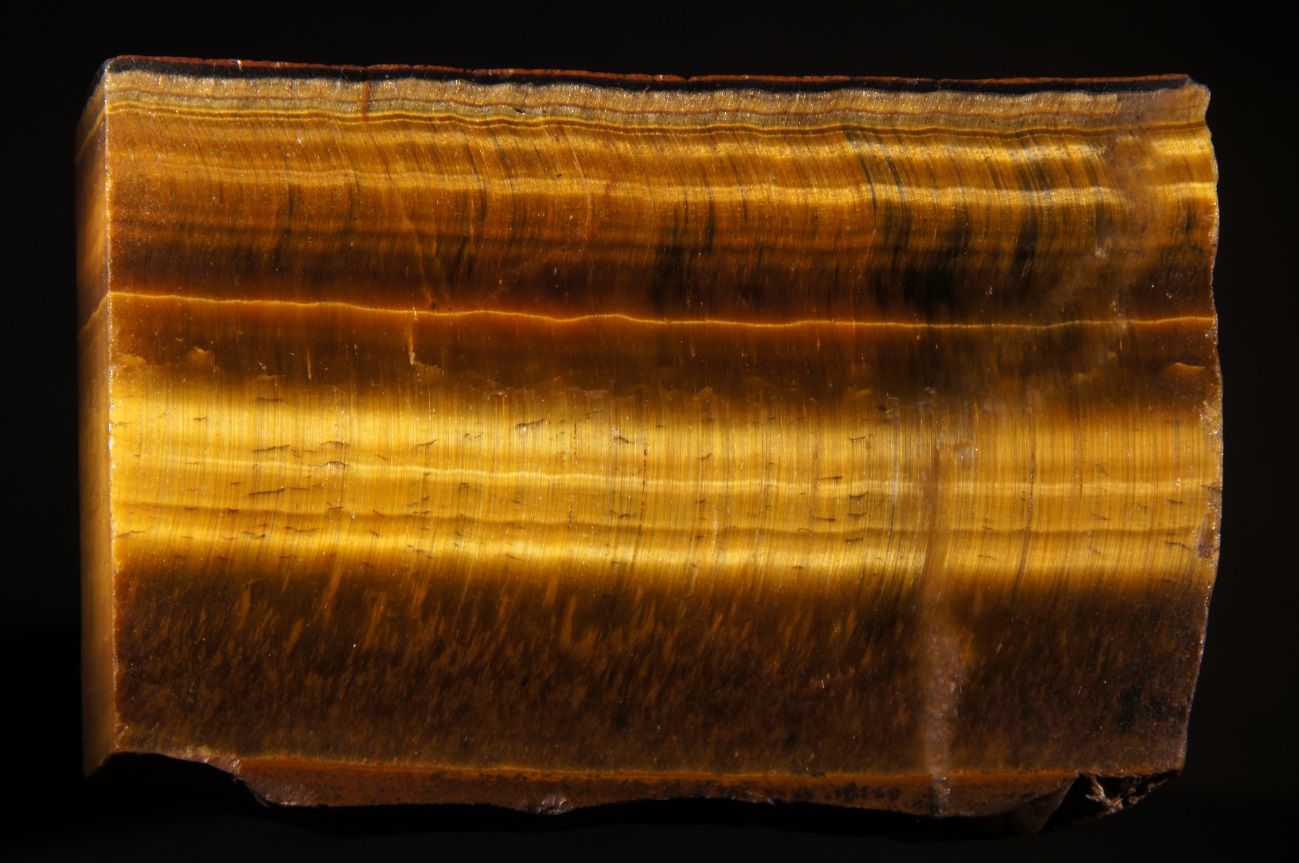

Cuarzo fibroso amarillo pseudomorfo del mineral crocidolita (variedad asbestiforme del anfíbol). Colección privada de E. Vindel.

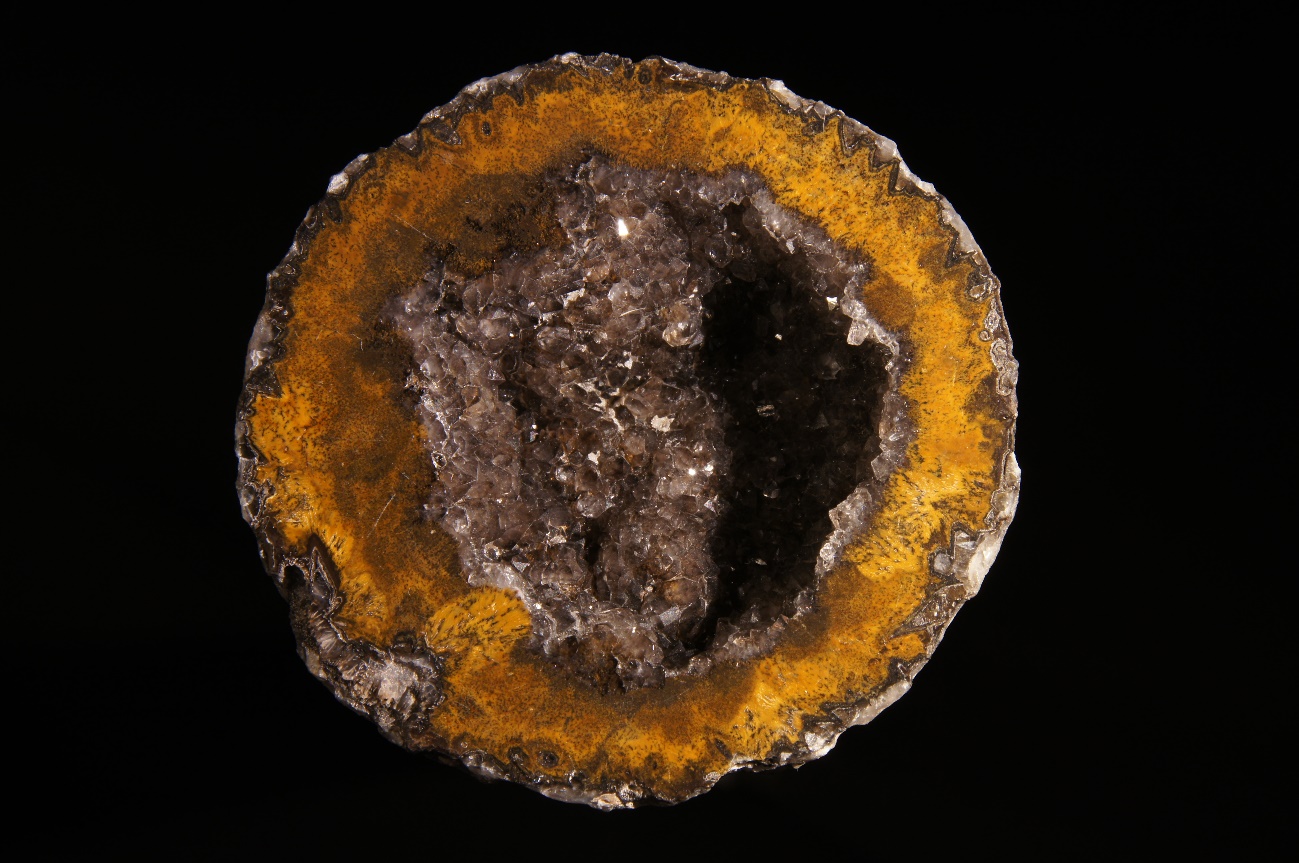

$G:\2_FOTOS\MINERALES CONCURSO ELEKTRA\44 Geoda con cuarzo.jpg.JPG$

Geoda de cuarzo. Colección privada de E. Vindel.

$E:\1_DOCUMENTOS\SILICATOS\imagenes minerales\FOTOS SILICATOS VISU\calcedonia.jpg$

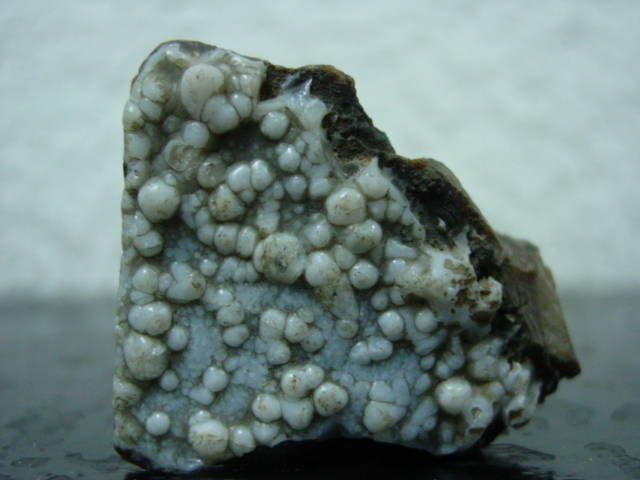

Calcedonia. Colección de la Universidad Complutense.

$G:\2_FOTOS\MINERALES CONCURSO ELEKTRA\42 Calcedonia.jpg.JPG$

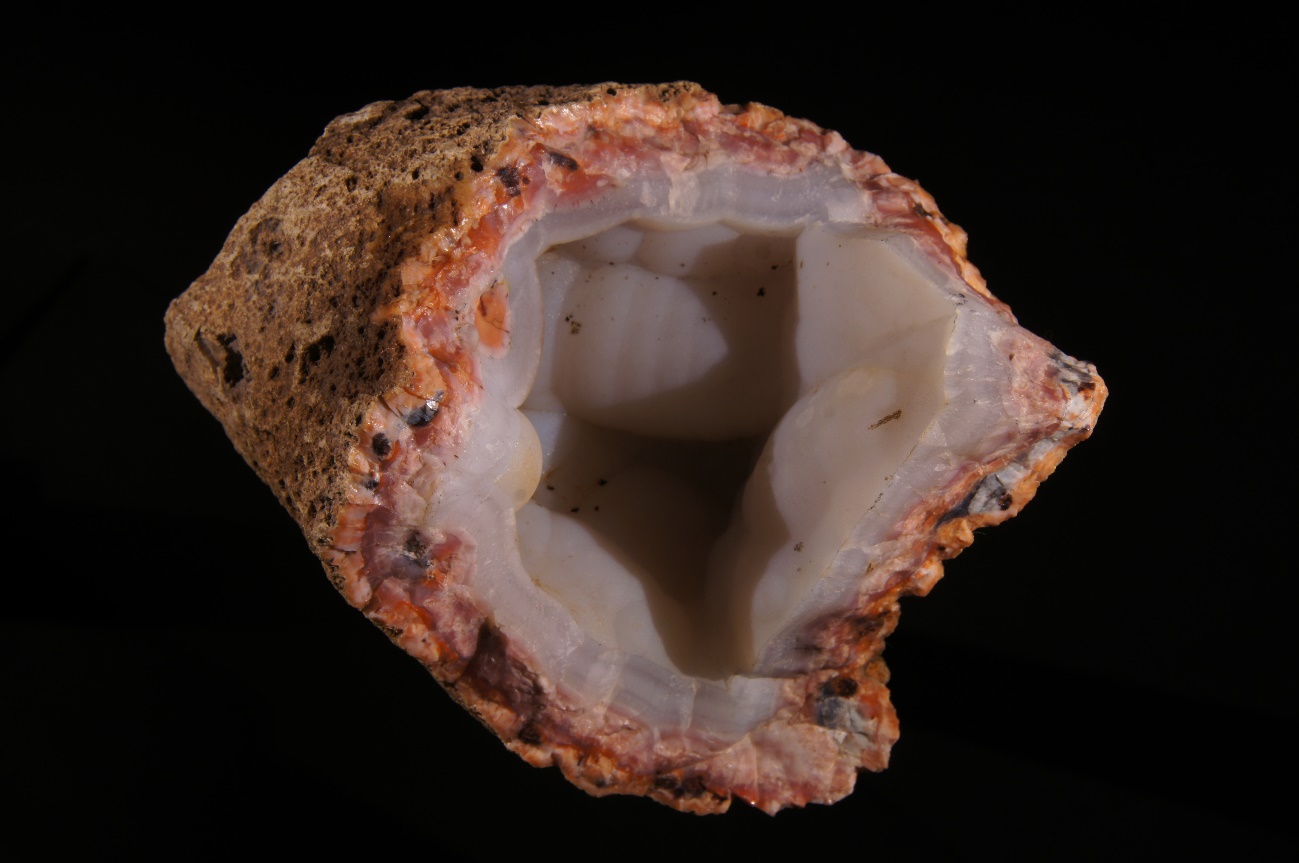

Calcedonia. Colección privada de E. Vindel.

$E:\1_DOCUMENTOS\GEOIMAGENES MA\Figura 20D. Agata.jpg$

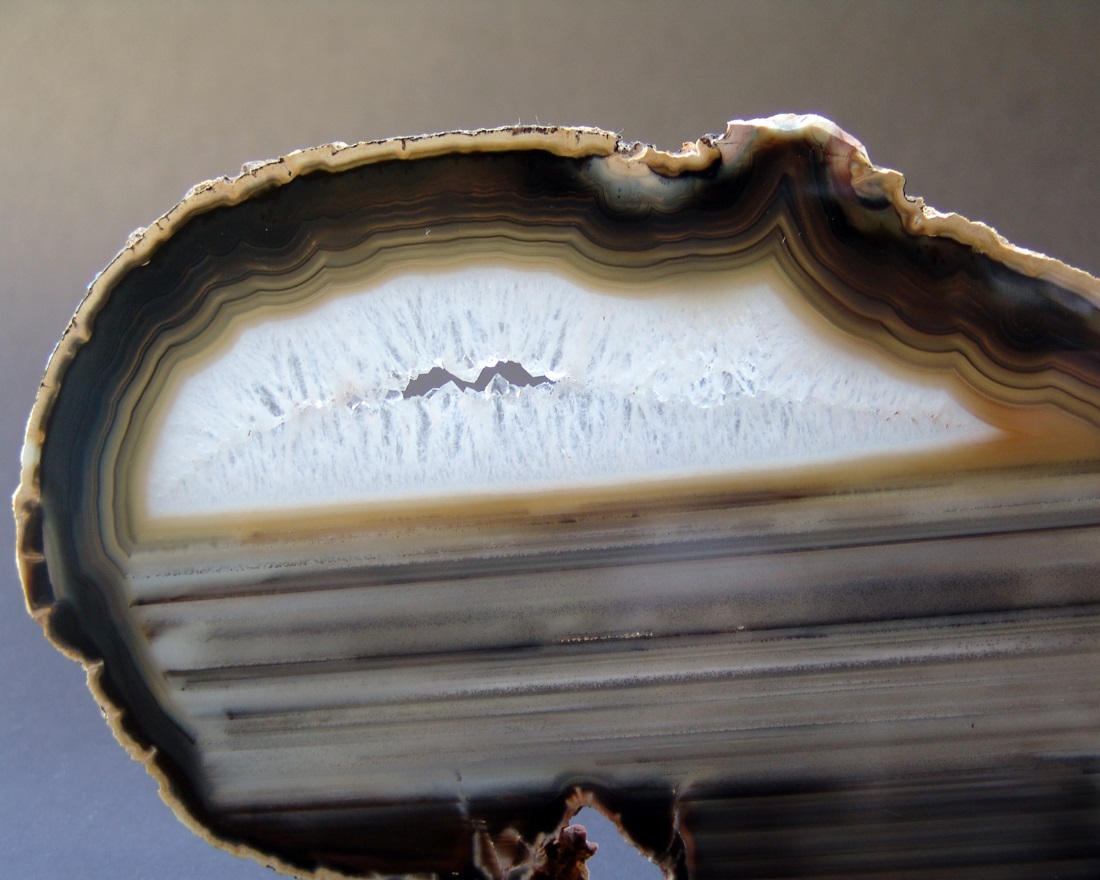

Ágata. En el centro de la muestra cuarzo. Colección privada de E. Vindel.

$C:\Users\ELENA VINDEL\Desktop\Caja F4\AGATA.JPG$

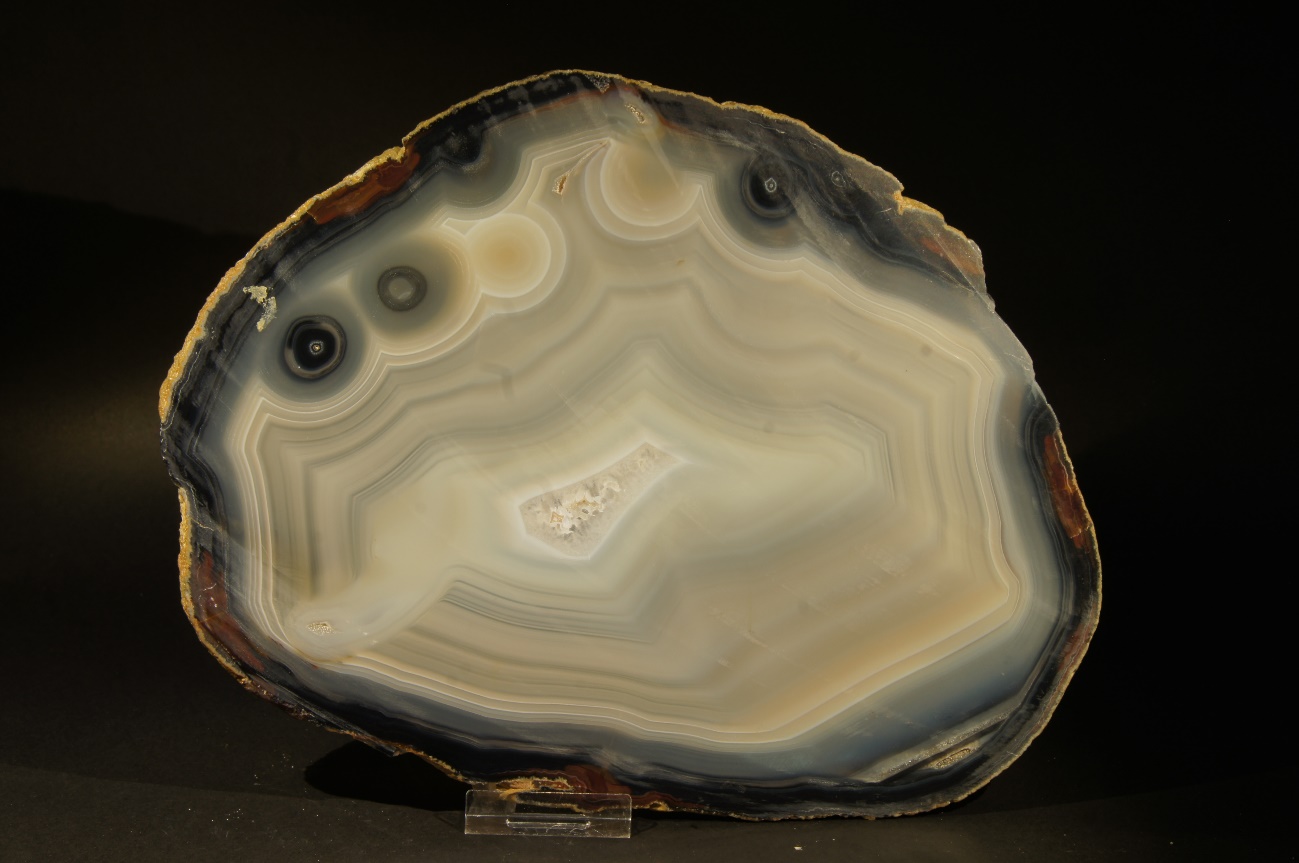

Ágata. Colección privada de E. Vindel.

$E:\2_FOTOS\FOTOS DE GEOLOGIA\SMITSONIAN 2006\AGATAS.jpg$

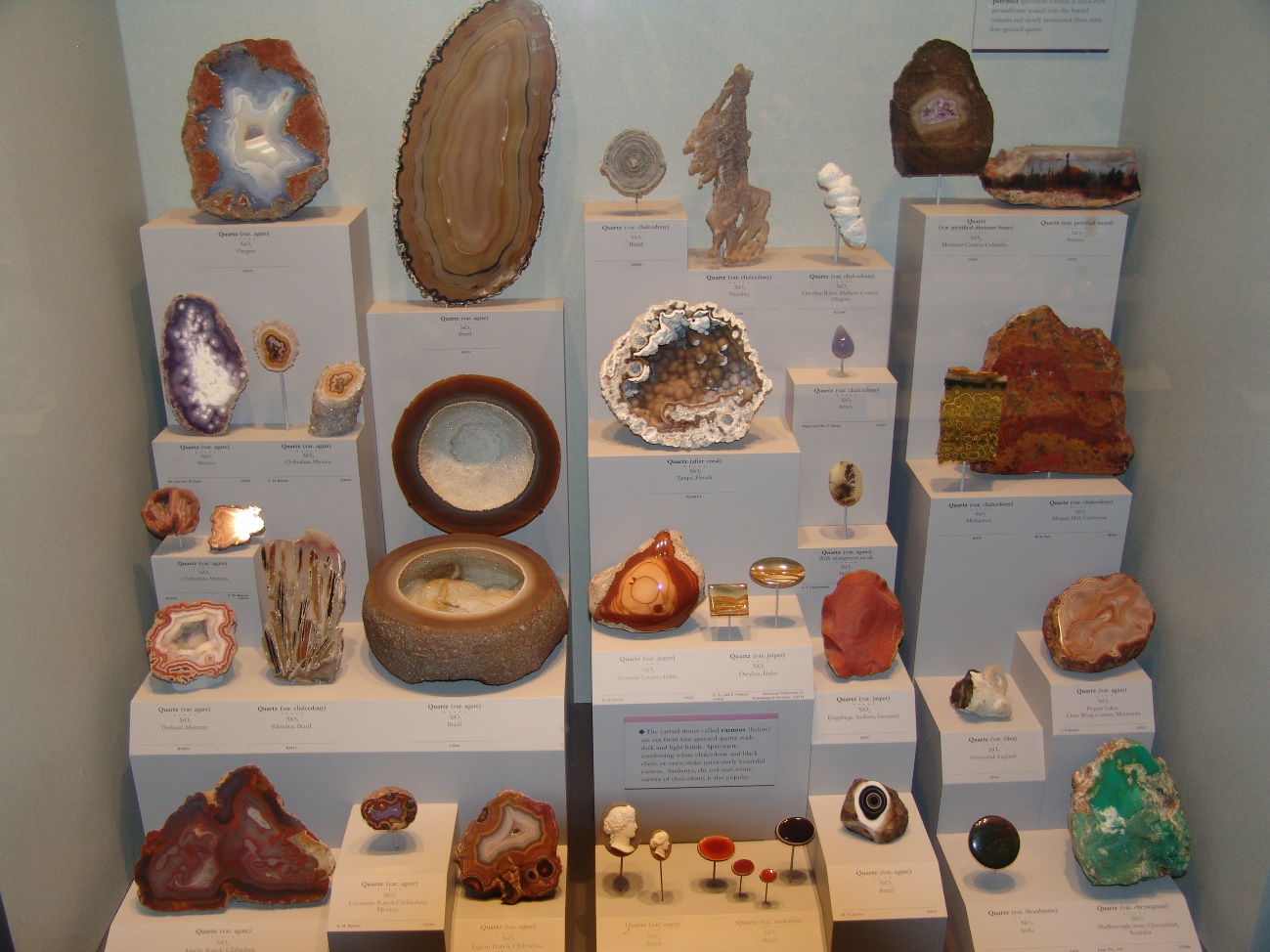

Colección de ágatas. Smithsonian Institution. Foto E. Vindel.

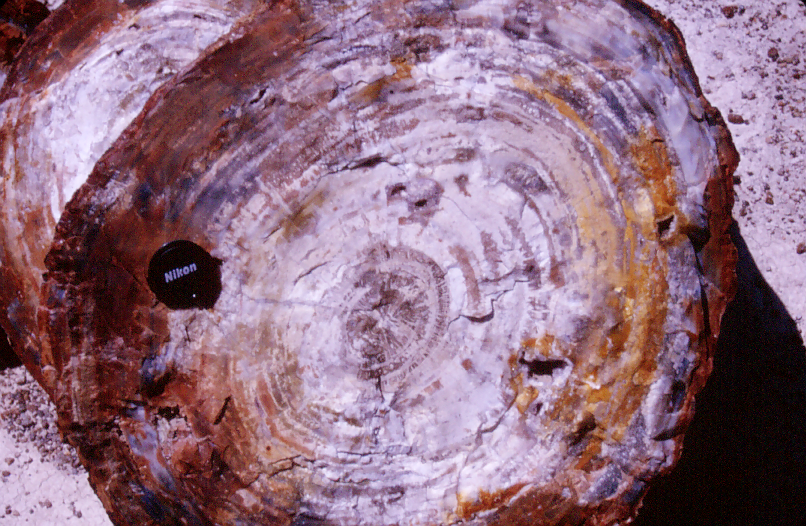

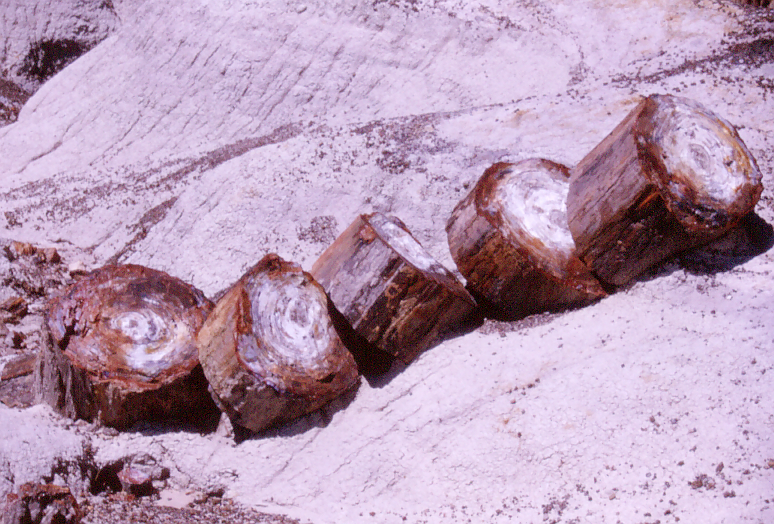

Madera fósil o silicificada. Bosque Petrificado, Arizona. Foto E. Vindel.

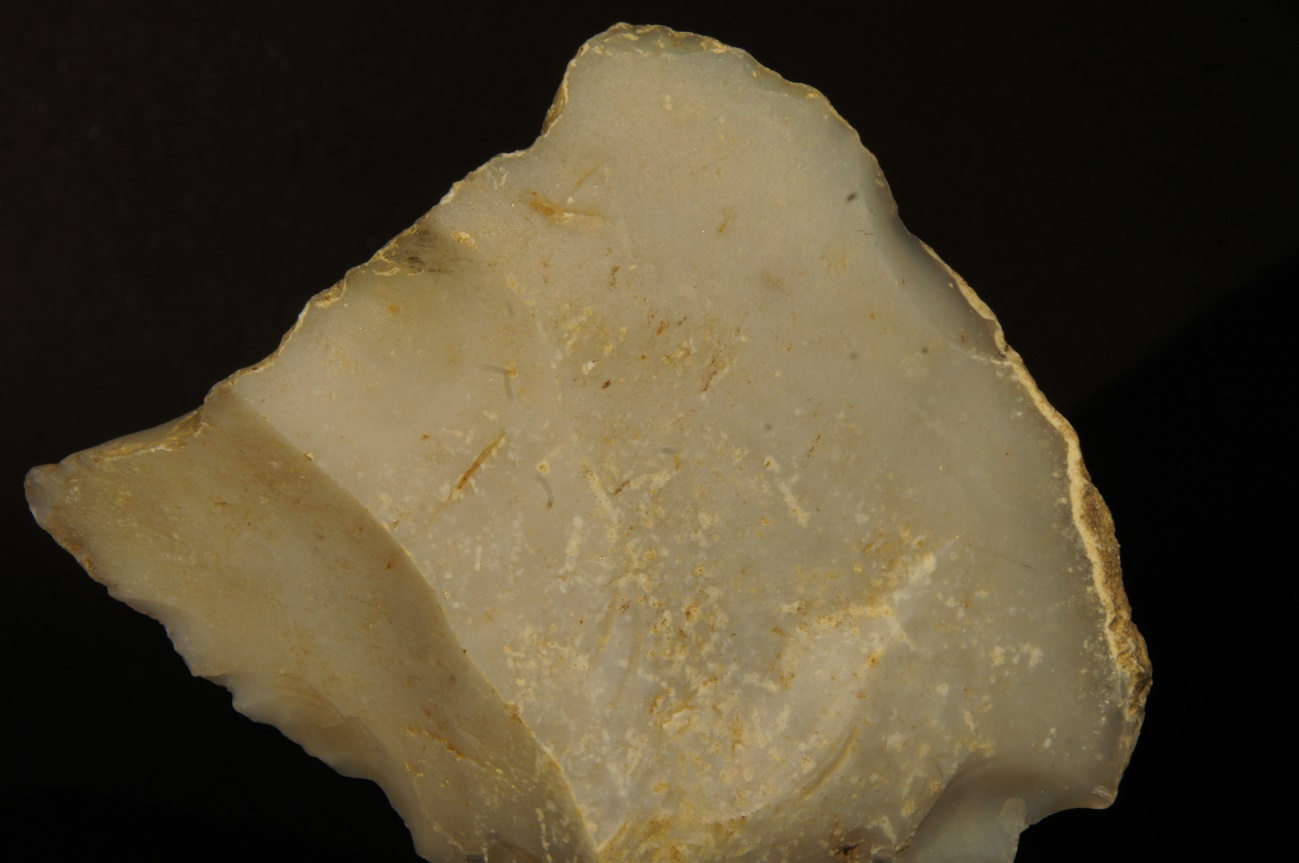

$C:\Users\ELENA VINDEL\Desktop\Caja F4\SILEX.JPG$

Sílex. Colección privada de E. Vindel.

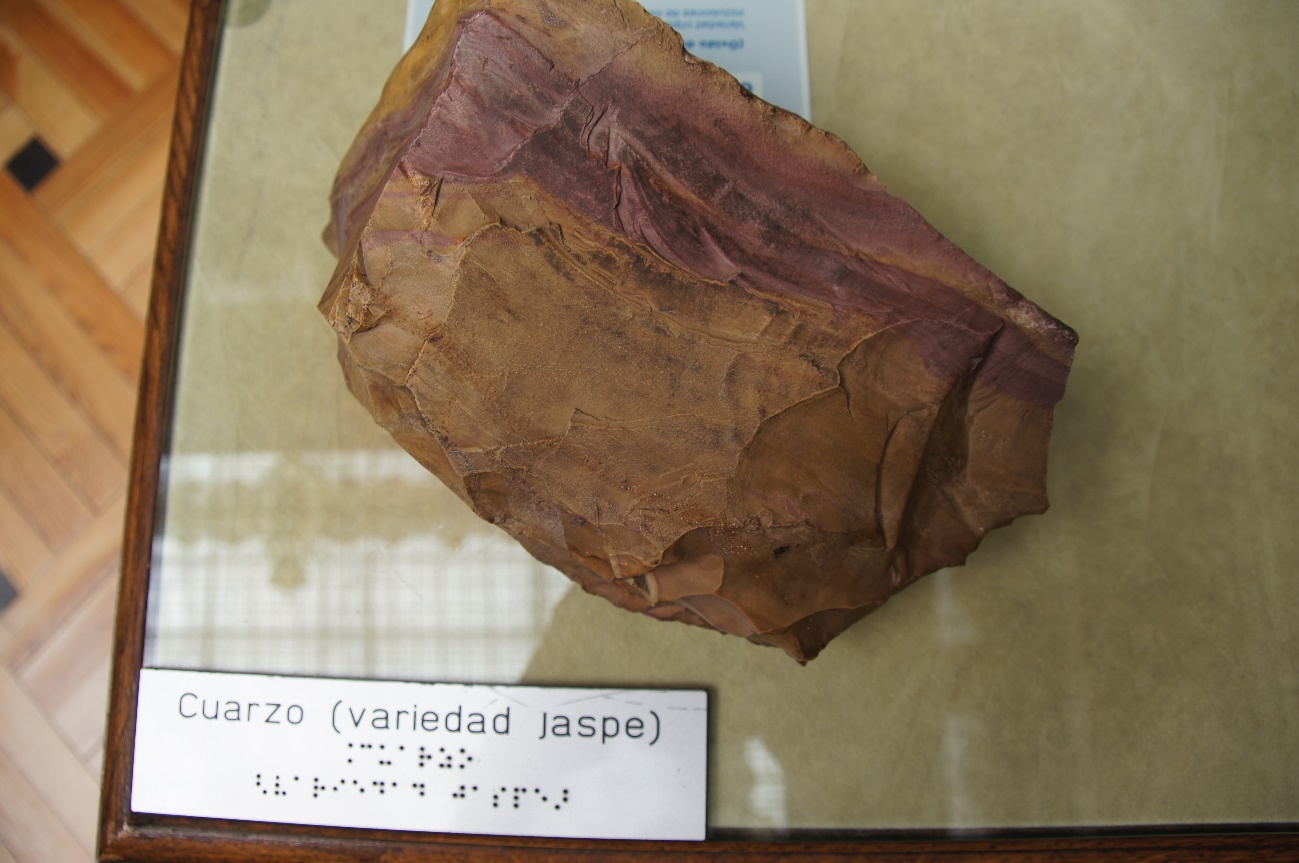

$C:\Users\ELENA VINDEL\Pictures\4_FOTOSWEB\Geominero 2\DSC09536.JPG$

Cuarzo (var. Jaspe). Museo Geominero. Foto E. Vindel.

ÓPALO

Fórmula: SiO₂·nH₂O

Sistema cristalino: El ópalo es un mineraloide amorfo de silicio. Los ópalos preciosos tienen esferas de sílice en empaquetamiento ordenado.

Forma y hábito: Macizo, muchas veces botroidal, estalactítico.

Propiedades físicas:

Color: Incoloro, blanco, amarillo, rojo, pardo, verde, gris y azul. Tiene a veces aspecto lechoso y opalescente y con finas irisaciones.

Fractura concoidea.

Raya: Blanca

Brillo: Vítreo

Dureza: H 5 – 6

Peso específico: G 2,0 – 2,25 g/cm³

A veces tiene fluorescencia.

Composición: El agua entre el 4 y 9%, puede llegar hasta el 20%.

Variedades:

Ópalo común: Blanco lechoso, amarillo, verde, rojo, negro, sin reflexiones internas.

Ópalo precioso: Se caracteriza por el brillo interno de sus colores, rojo, naranja, verde, azul.

Ópalo de fuego: Con intensos reflejos anaranjados o rojo.

Geyserita: Ópalo depositado en géiseres.

Xilópalo: Madera fósil con ópalo.

$E:\1_DOCUMENTOS\GEMAS\FOTOS GEMAS\FOTOS 5\C.JPG$

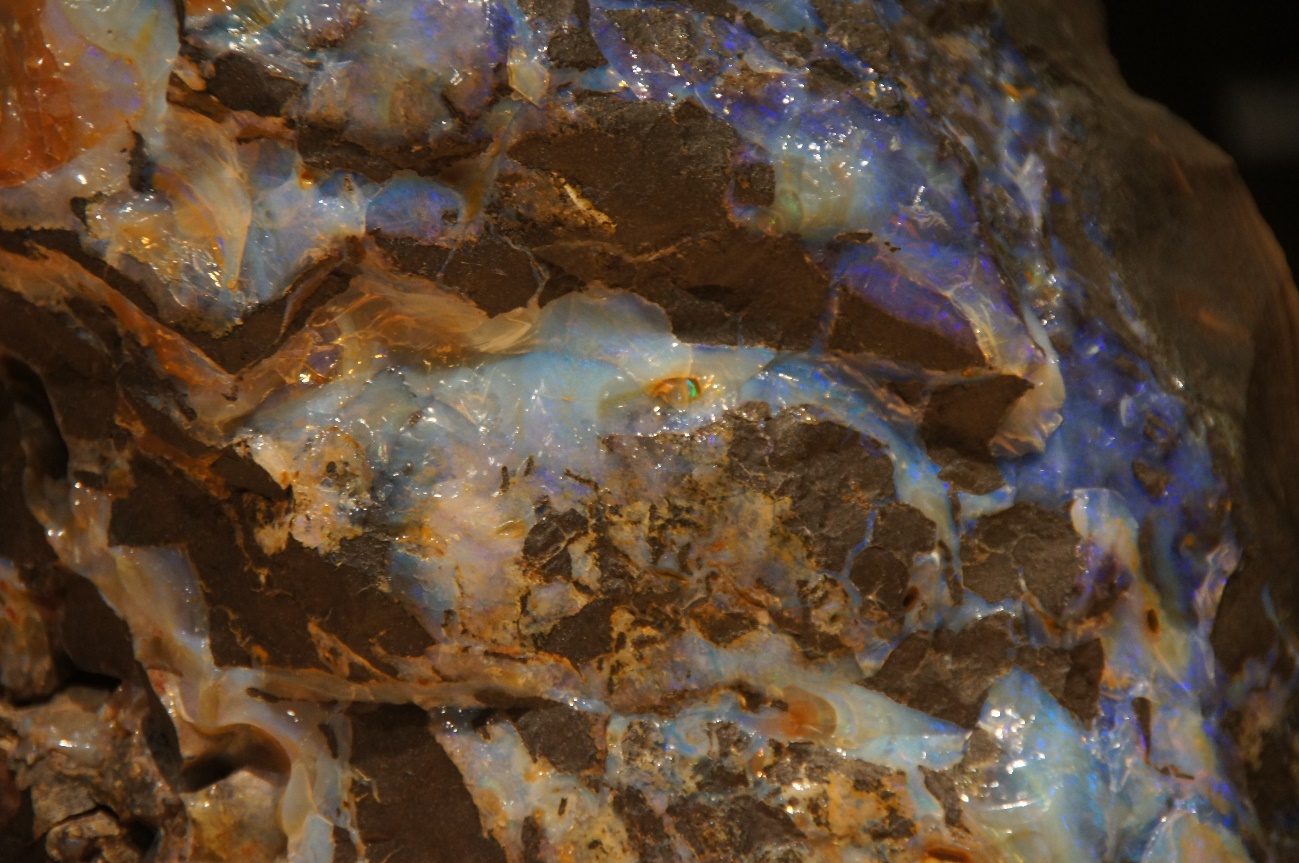

Ópalo común con irisaciones azules. Coober Pedy, Australia. Foto E. Vindel.

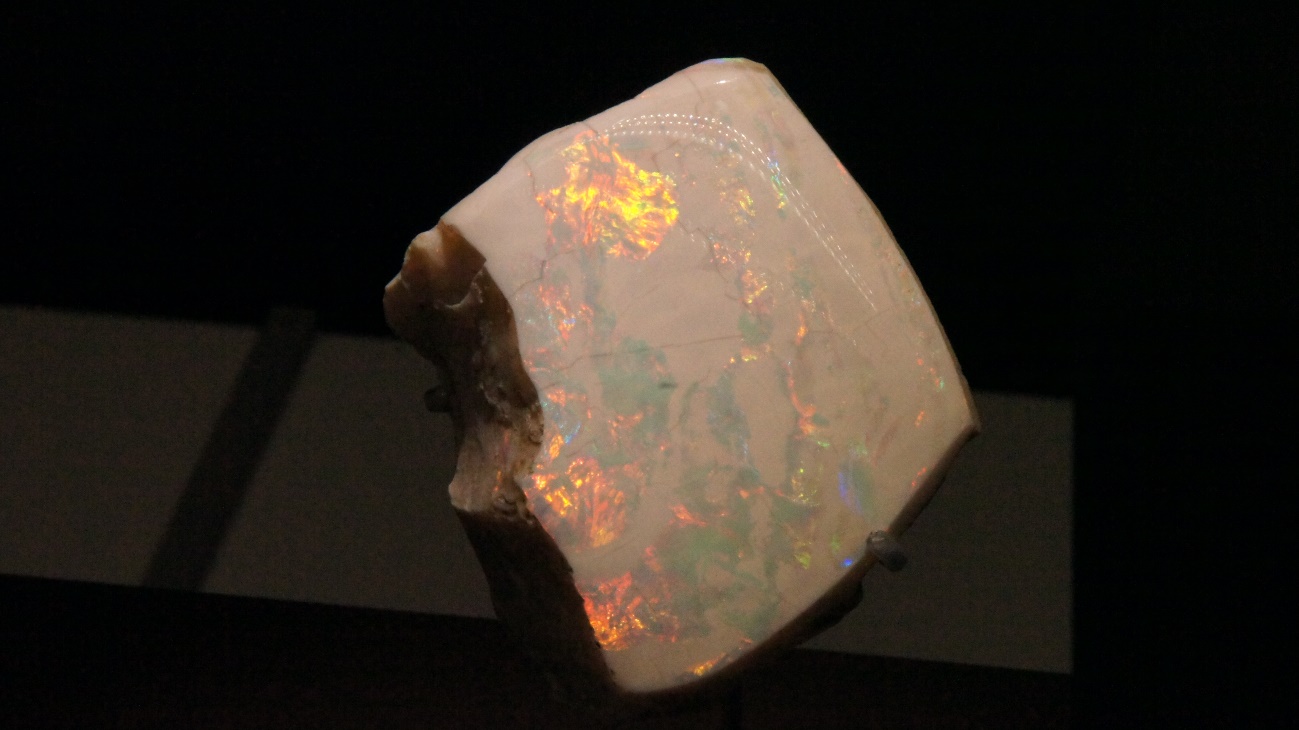

$G:\2_FOTOS\USA\RESUMEN USA 2013\DSC05377 - copia.JPG$

Ópalo de fuego. Field Museum Chicago.

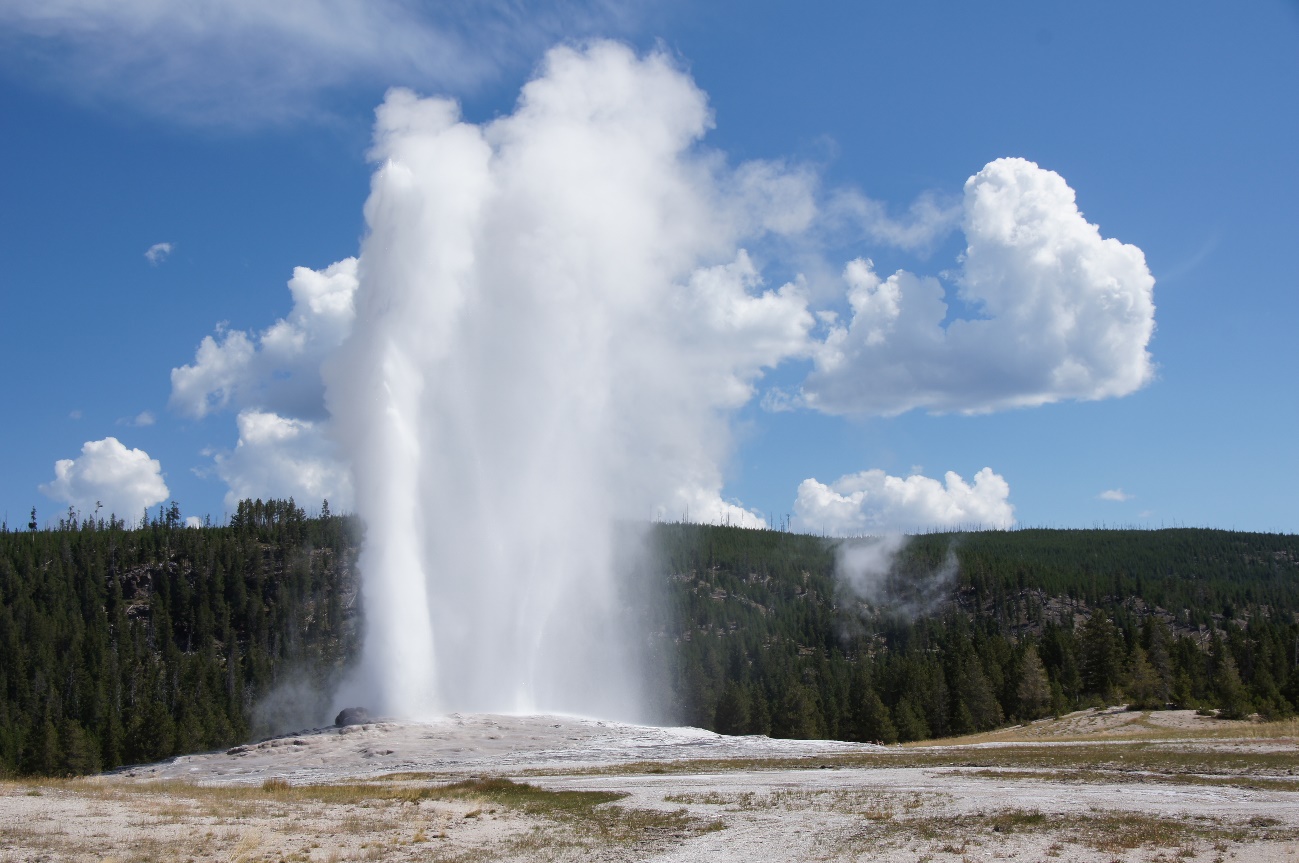

$G:\2_FOTOS\fotos calendario\DSC05698.JPG$

Geyserita. Parque Nacional de Yellowstone, Estados Unidos. Foto E. Vindel.

$G:\2_FOTOS\FOTOS DE GEOLOGIA\FOTOS MUSEO LONDRES\XILOPALO4.JPG$

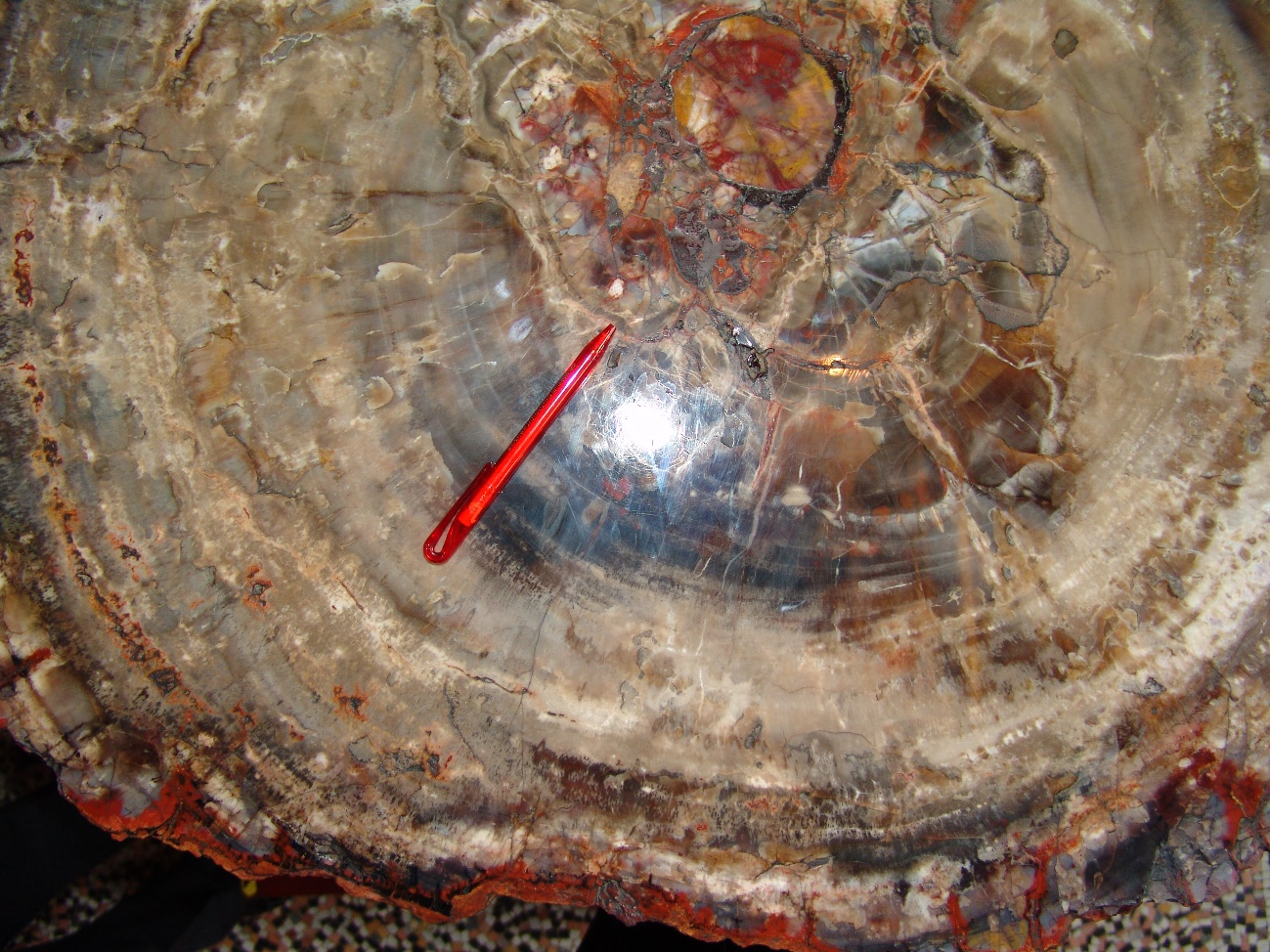

Xilópalo. Madera fósil con ópalo. Natural History Museum de Londres.

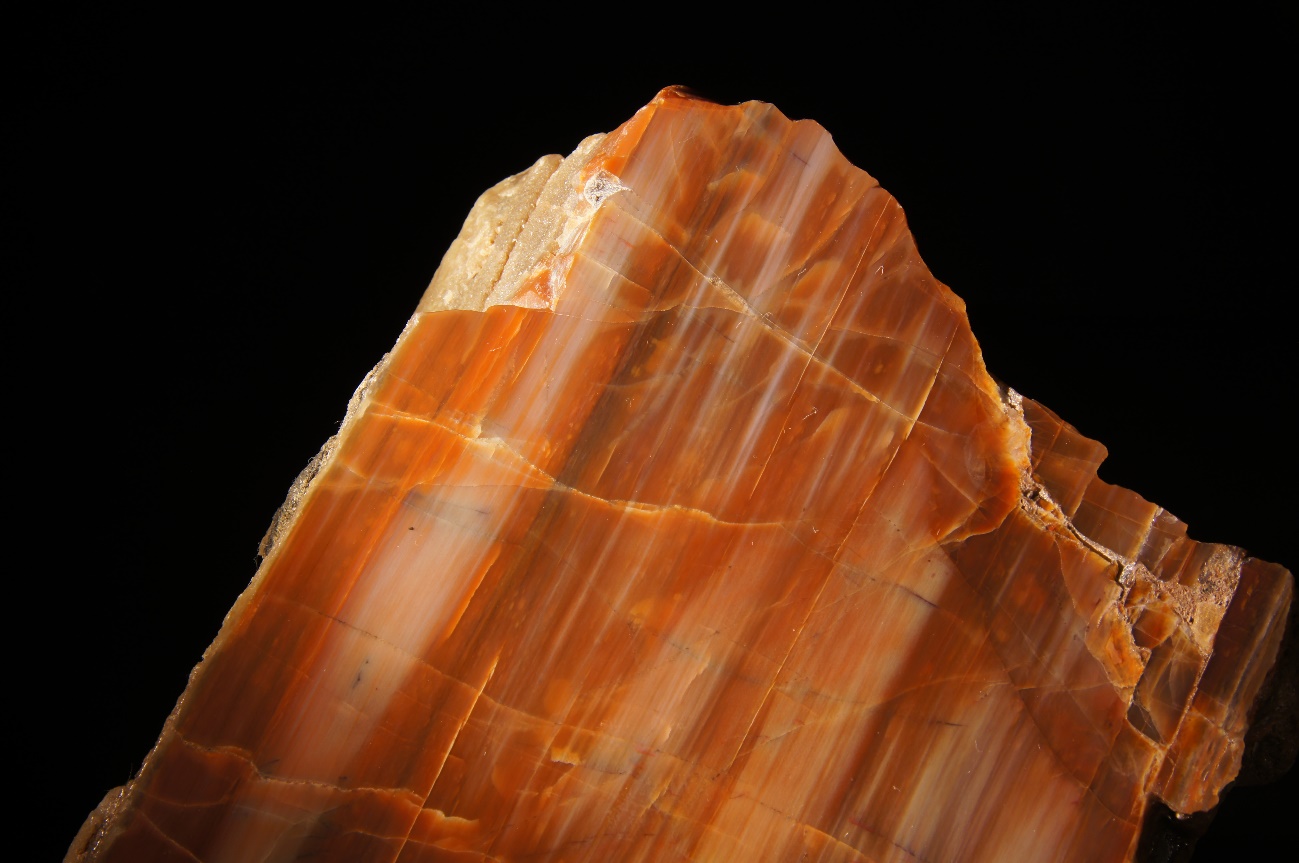

$G:\2_FOTOS\MINERALES CONCURSO ELEKTRA\XILOPALO.JPG$

Xilópalo. Madera fósil con ópalo. Colección privada de E. Vindel.

GRUPO DE LOS FELDESPATOS

MICROCLINA

Fórmula: KAlSi₃O₈

Sistema cristalino: Triclínico.

Forma y hábito: La forma y el hábito son semejantes a los de la ortosa. Los cristales de microclina pueden estar maclados, según las leyes de ortosa, maclas de Carlsbad, Baveno, y Manebach. También, la microclina puede maclarse según la ley de la periclina, eje b de macla [010] y puede maclarse según la ley de la albita con plano de macla (010). La microclina se encuentra en masas exfoliables y en granos irregulares.

Propiedades físicas:

Color: Blanco a amarillo pálido. La microclina verde recibe el nombre de amazonita

Exfoliación: {001} perfecta, {010}, buena, formando un ángulo de 89º 30´.

Raya: Blanca.

Brillo: Vítreo.

Dureza: H 6

Peso específico: G 2,54 – 2,57 g/cm³

Composición: K₂O 16,9% Al₂O₃ 18,4% SiO₂ 64,7%. Se produce sustitución del K por Na.

$G:\2_FOTOS\FOTOS DE GEOLOGIA\SMITSONIAN 2006\MICROCLINA AMAZONITA.jpg$

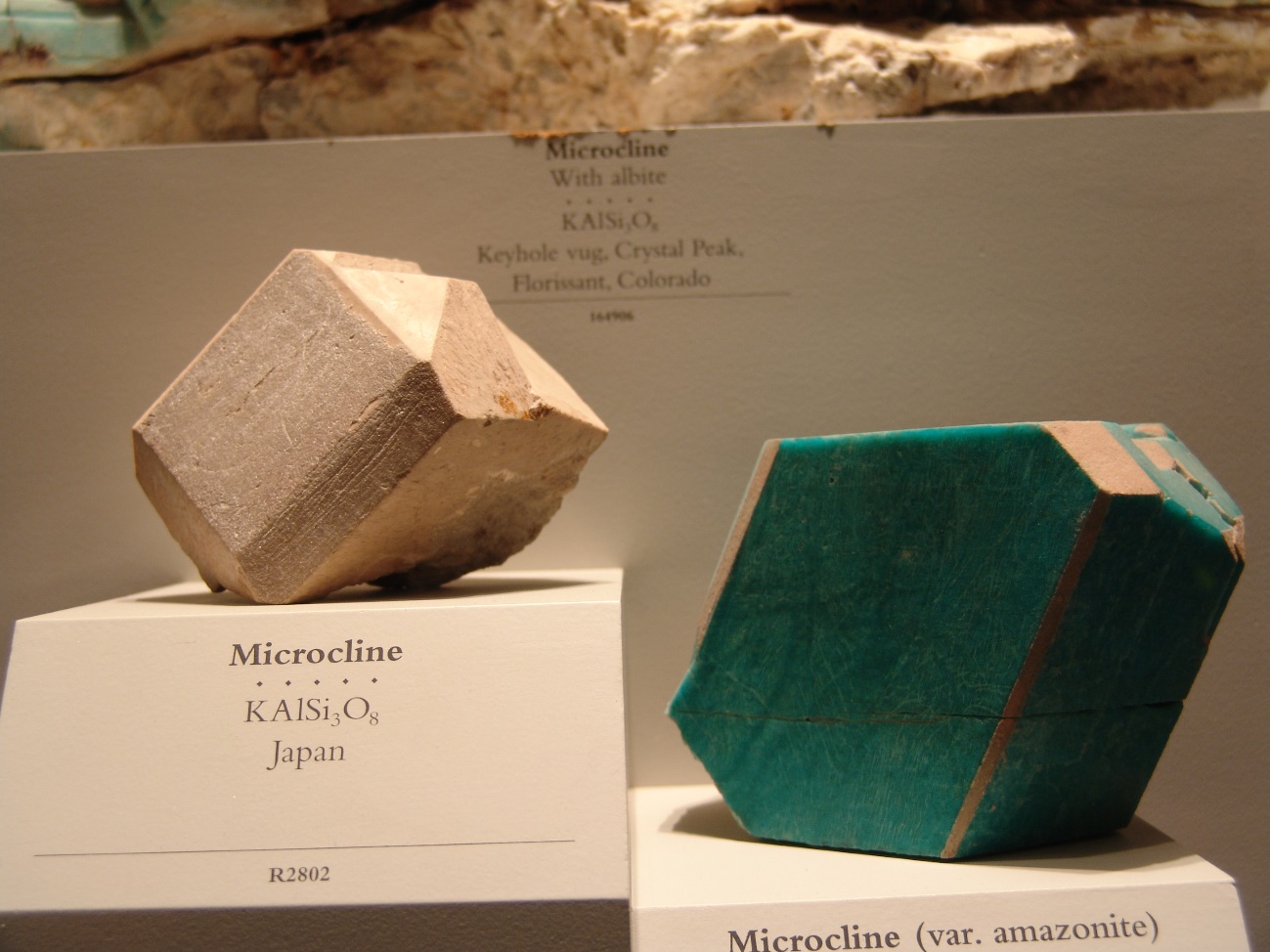

Microclina. A la derecha un ejemplar de microclina verde, variedad amazonita. Smithsonian Institution. Foto E. Vindel.

$C:\Users\ELENA VINDEL\Pictures\4_FOTOSWEB\Geominero 2\DSC09529.JPG$

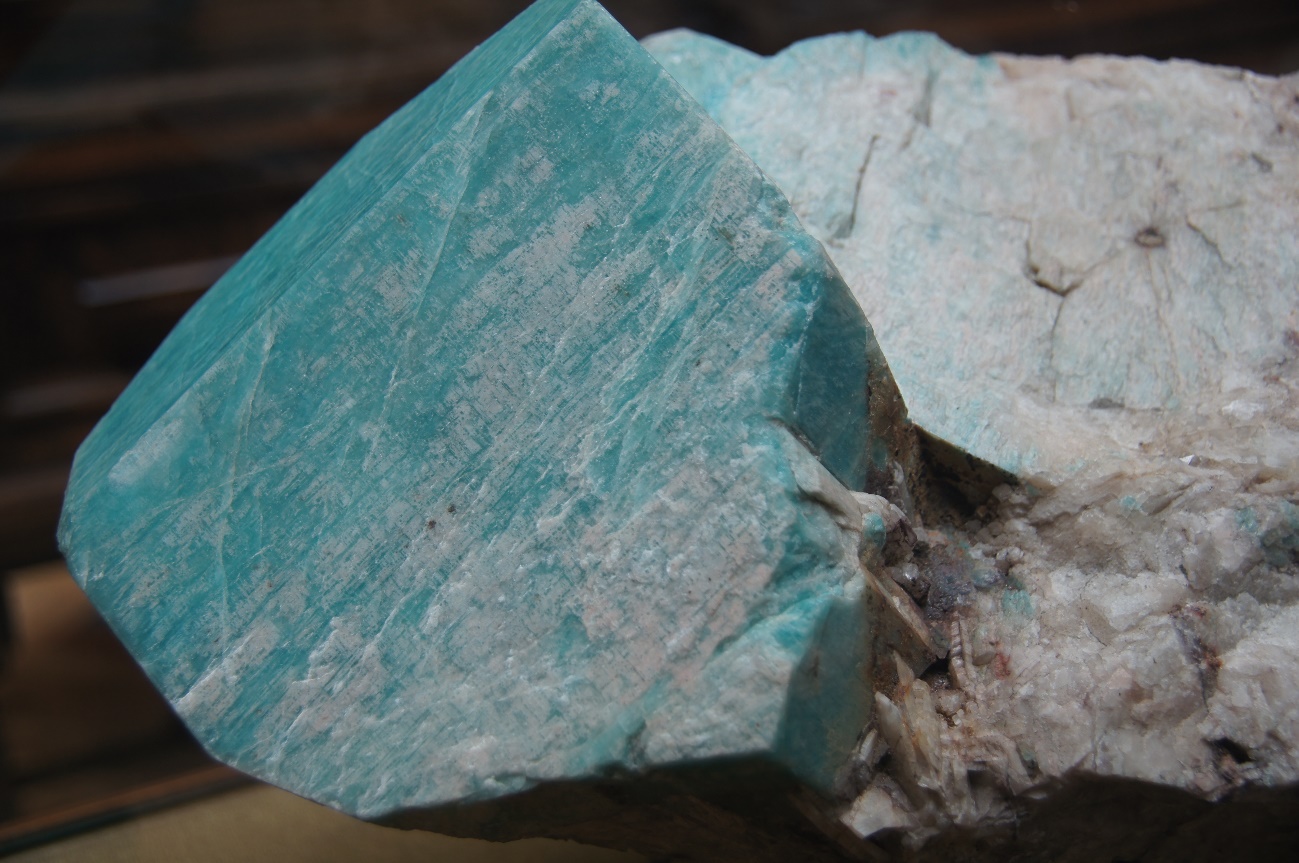

Amazonita. Museo Geominero. Foto E. Vindel.

ORTOSA

Fórmula: KAlSi₃O₈

Sistema cristalino: Monoclínico.

Forma y hábito: Hábito prismático. Maclados con frecuencia, según las leyes siguientes: Carlsbad, macla de compenetración cuyo eje de macla es [001], Baveno, macla de contacto cuyo plano de macla es (021) y Manebach, macla de contacto cuyo plano de macla es (001). Por lo común, aparecen en masas granulares.

Propiedades físicas:

Color: Incoloro, blanco, gris, rosa.

Exfoliación: {001} perfecta, {010} buena y {110} imperfecta.

Raya: Blanca.

Brillo: Vítreo.

Dureza: H 6

Peso específico: G 2,57 g/cm³

Composición: Contiene pequeñas cantidades de Na.

$G:\2_FOTOS\FOTOS MUSEO VITORIA\DSC03114.JPG$

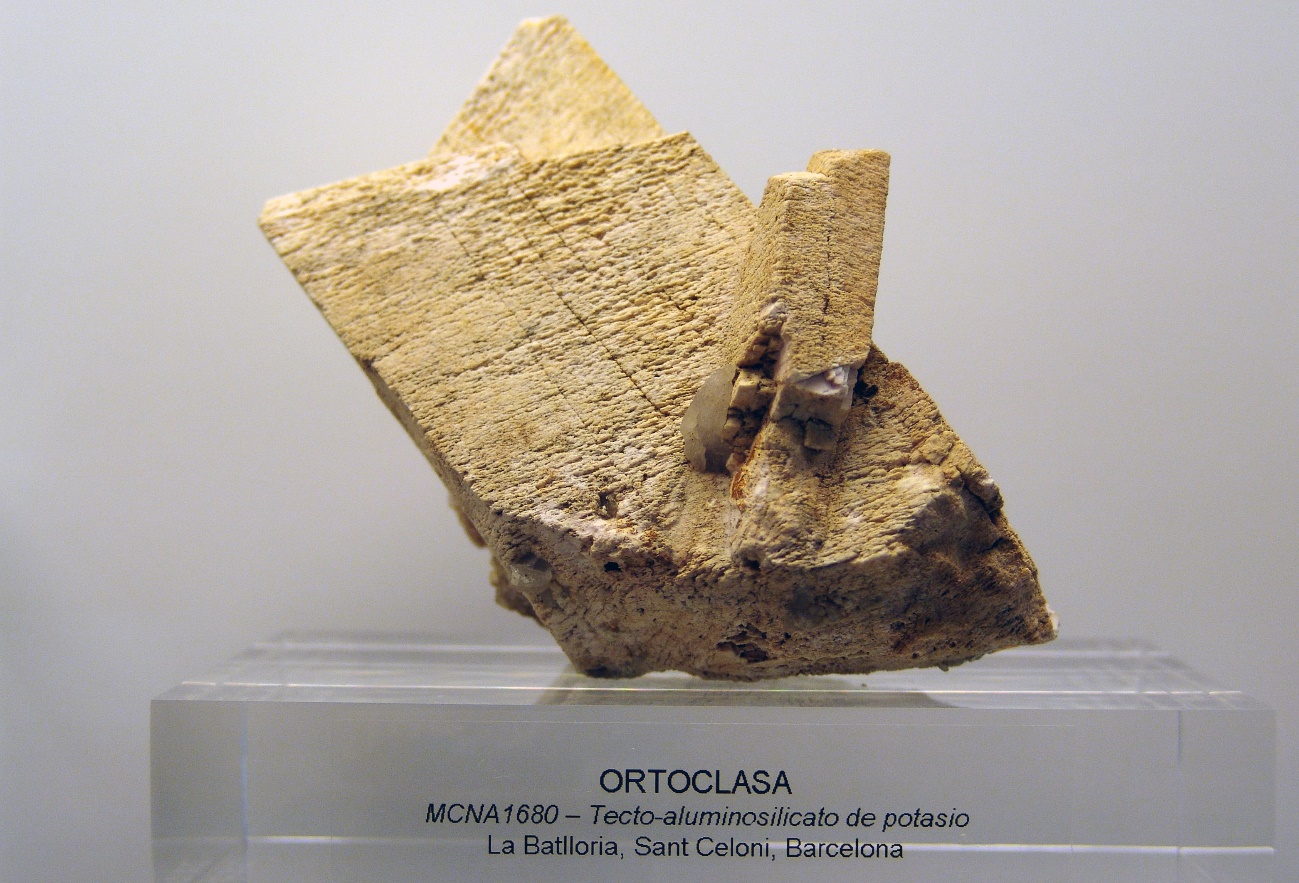

Ortosa. Museo de Ciencias Naturales de Álava. Foto E. Vindel.

$C:\Users\ELENA VINDEL\Desktop\Caja F33\ORTOSA.JPG$

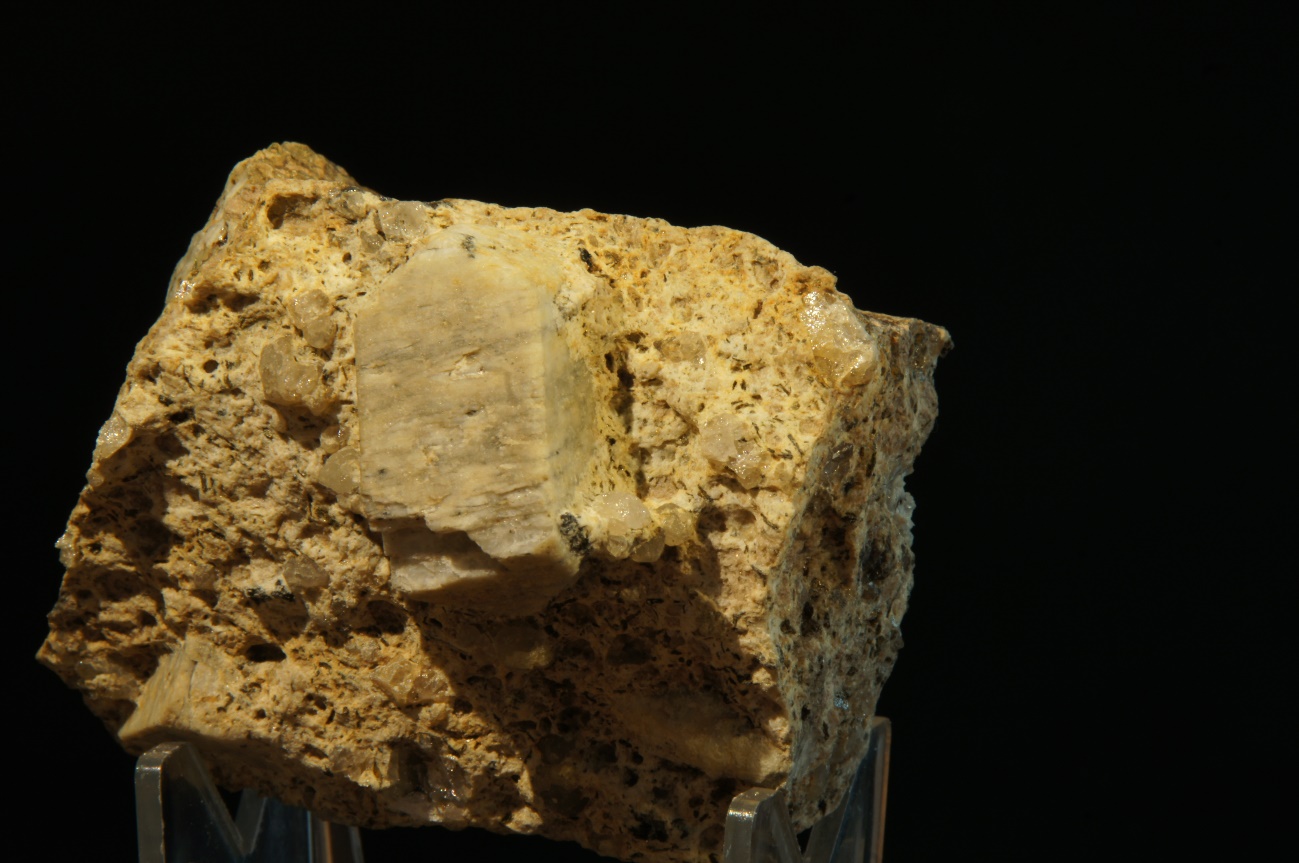

Cristal de ortosa con hábito prismático corto. Colección privada de E. Vindel.

$C:\Users\Miguel Angel\Desktop\Museo de Vitoria\ORTOSA2.JPG$

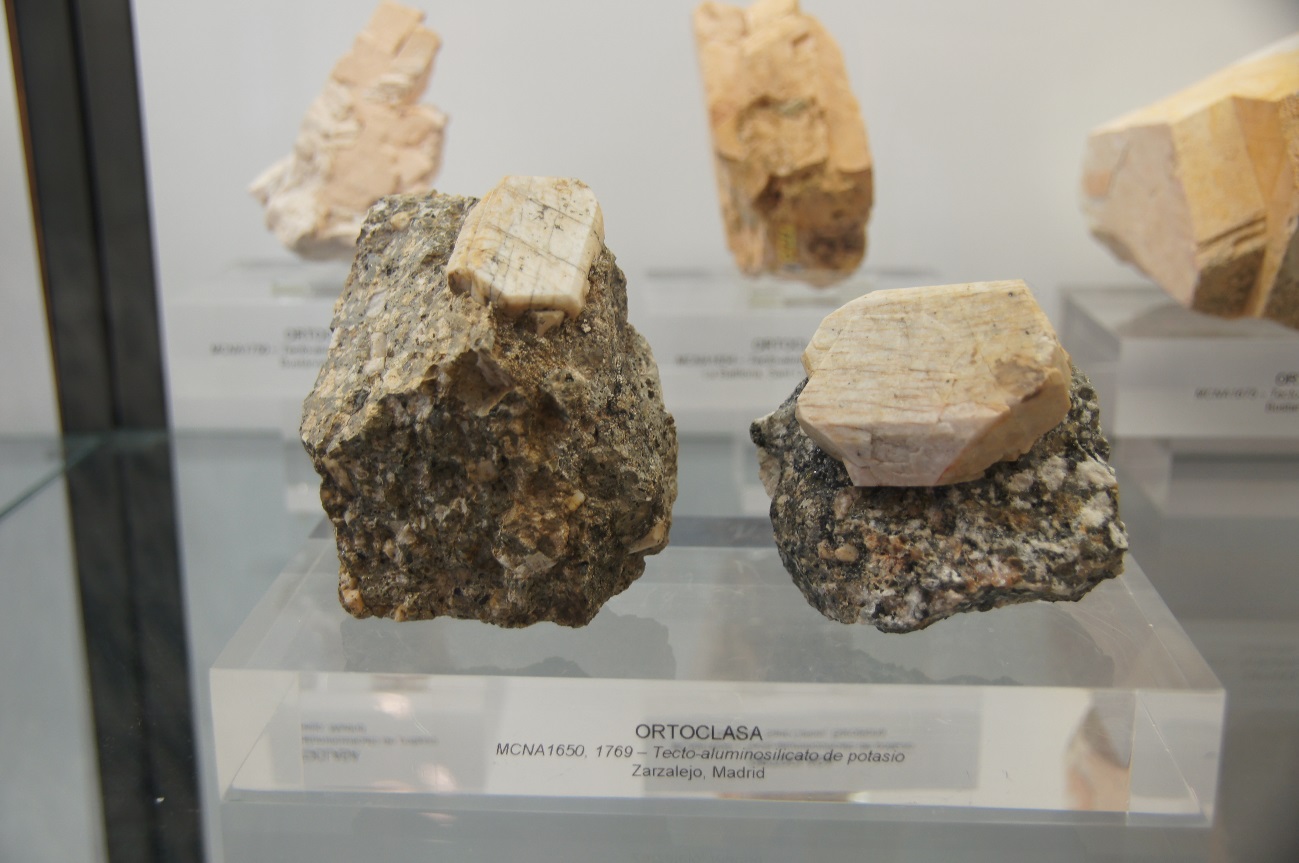

Cristales de ortosa. Museo de Ciencias Naturales de Álava. Foto E. Vindel.

$C:\Users\Miguel Angel\Desktop\Museo de Vitoria\ORTOSA.JPG$

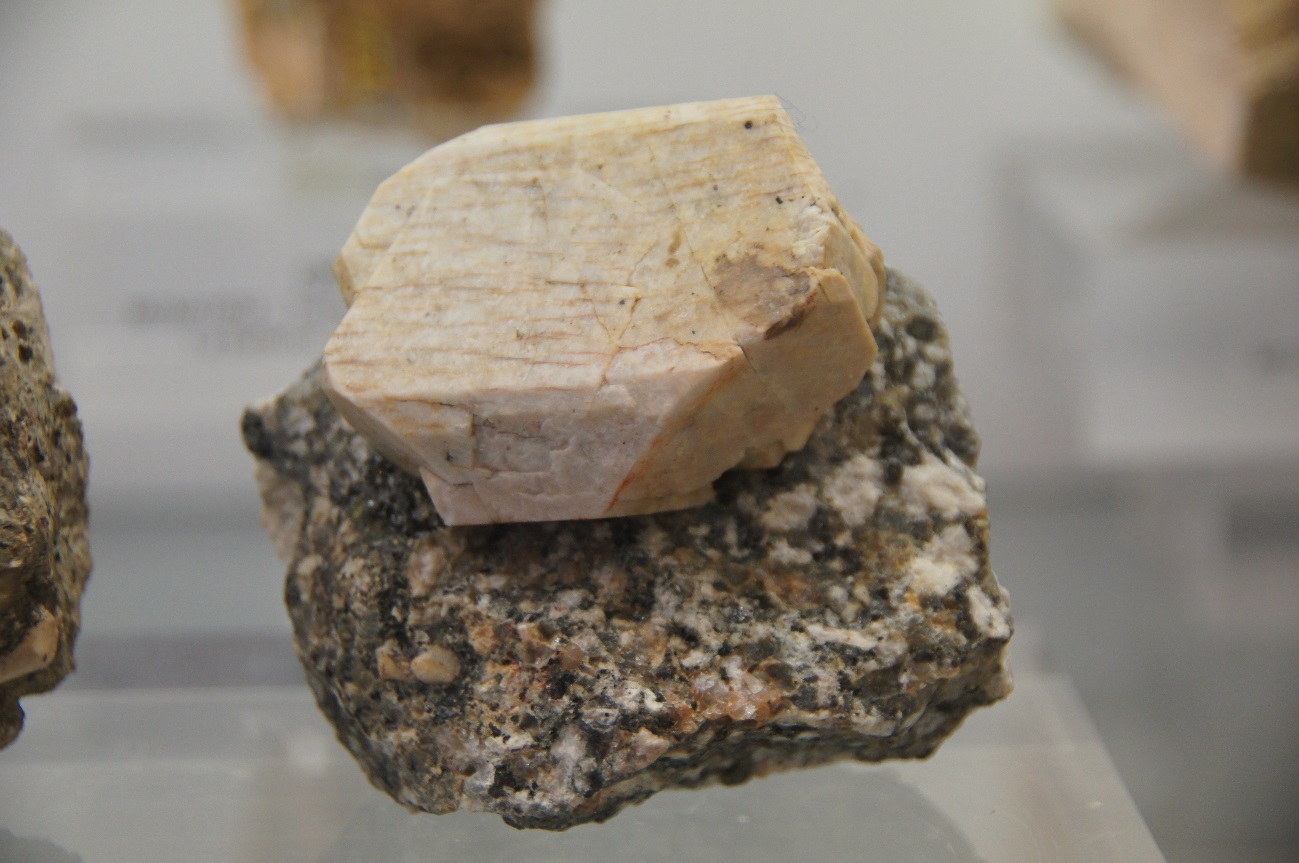

Ortosa. Museo de Ciencias Naturales de Álava. Foto E. Vindel.

$G:\1_DOCUMENTOS\SILICATOS\imagenes minerales\FOTOS SILICATOS VISU\Minerales Visu 021.jpg$

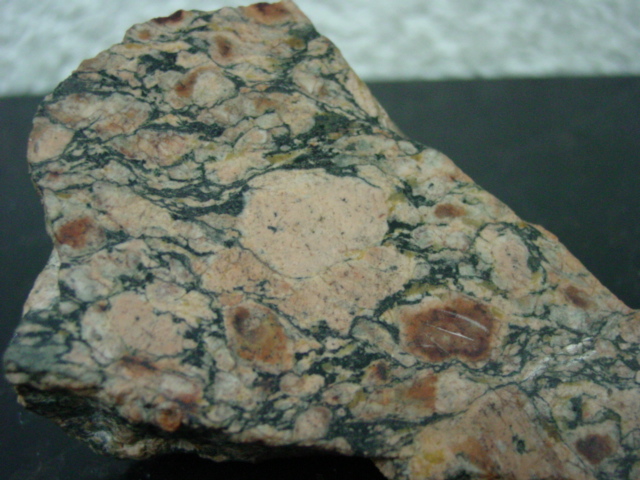

Granito con ortosa (rosa). Colección de la Universidad Complutense.

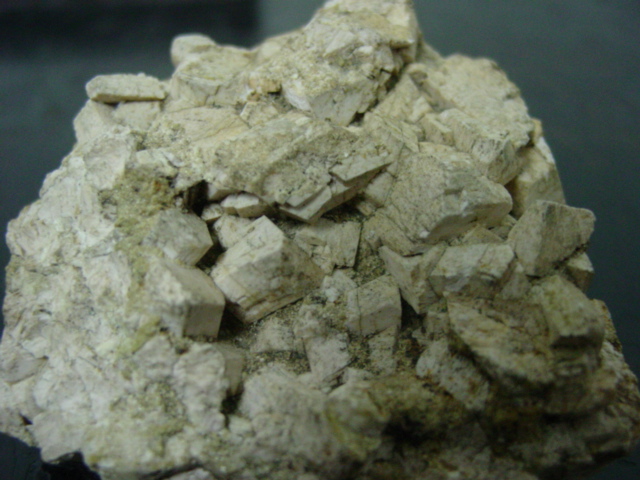

$G:\1_DOCUMENTOS\SILICATOS\imagenes minerales\FOTOS SILICATOS VISU\ortosa.jpg$

Ortosa. Colección de la Universidad Complutense.

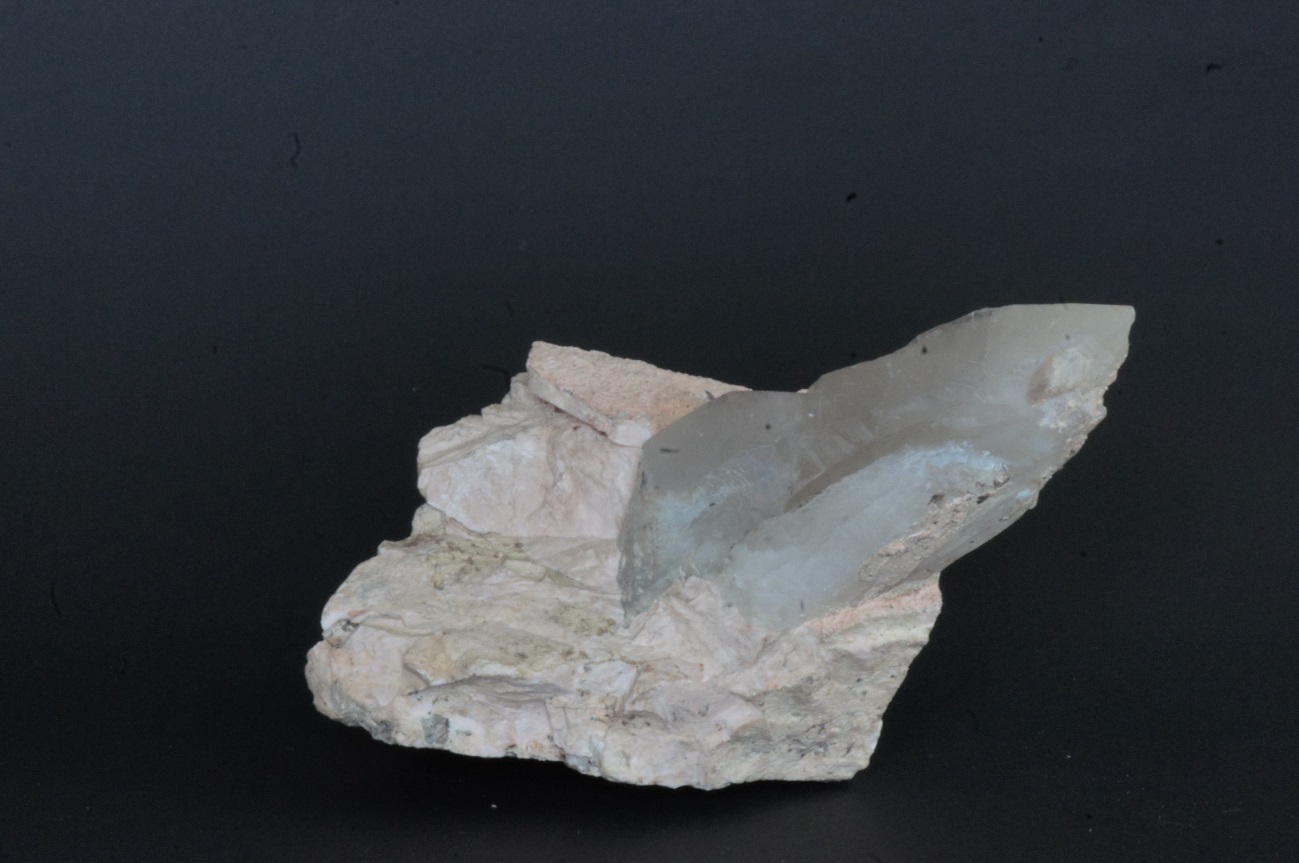

$F:\Caja F1\ORTOSA CUARZO.JPG$

Ortosa (rosa) y cuarzo (blanco). Colección privada de E. Vindel.

ALBITA – ANORTITA

Fórmula: NaAlSi₃O₈– CaAl₂Si₂O₈

Sistema cristalino: Triclínico.

Forma y hábito: Los cristales están maclados según las leyes de macla de la ortosa, Carlsbad: macla de compenetración cuyo eje de macla es [001], que es bastante común, Baveno: macla de contacto cuyo plano de macla es (021) y Manebach: macla de contacto cuyo plano de macla es (001), ambas menos comunes.

Además, están casi siempre macladas según la ley de la periclina, eje de macla [010]. La albita maclada con plano de macla (010) es frecuentemente polisintética. Por lo común aparecen masas exfoliables, macladas o granos irregulares.

Propiedades físicas:

Color: Incoloro, blanco, gris lo más común. También azul, rojo carne, verdoso, amarillento.

Exfoliación: {001} perfecta y {010} buena.

Fractura concoidea, irregular.

Raya: Blanca.

Brillo: Vítreo a perlado.

Dureza: H 6

Peso específico: G 2,62 g/cm³ en la albita hasta 2,76 g/cm³ en la anortita

Composición: Serie completa de solución sólida, que va desde la albita NaAlSi₃O₈ a la anortita CaAl₂Si₂O₈ a elevadas temperaturas (oligoclasa, andesina, labradorita, bitownita).

$C:\Users\ELENA VINDEL\Desktop\Geominero\DSC09475.JPG$

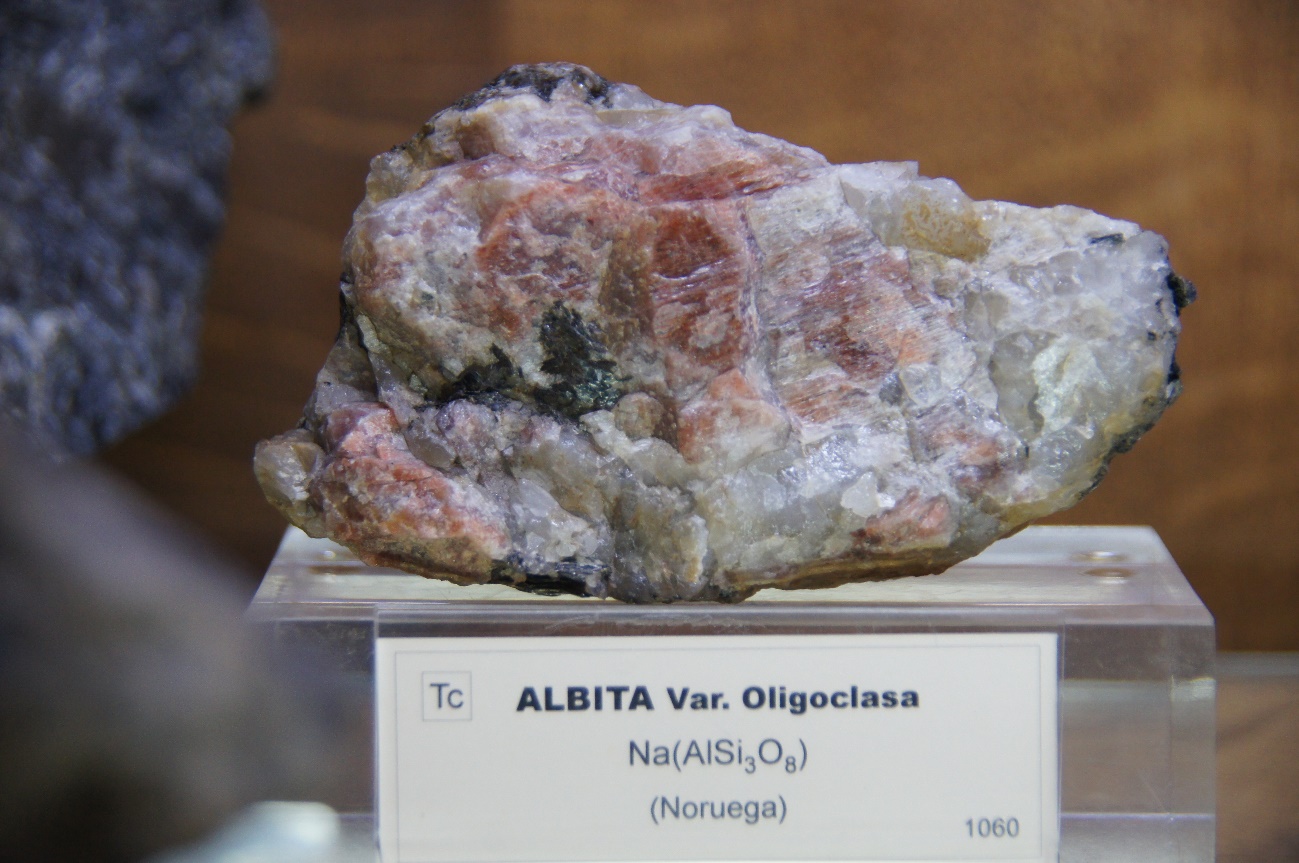

Albita (var. Oligoclasa). Museo Geominero. Foto E. Vindel.

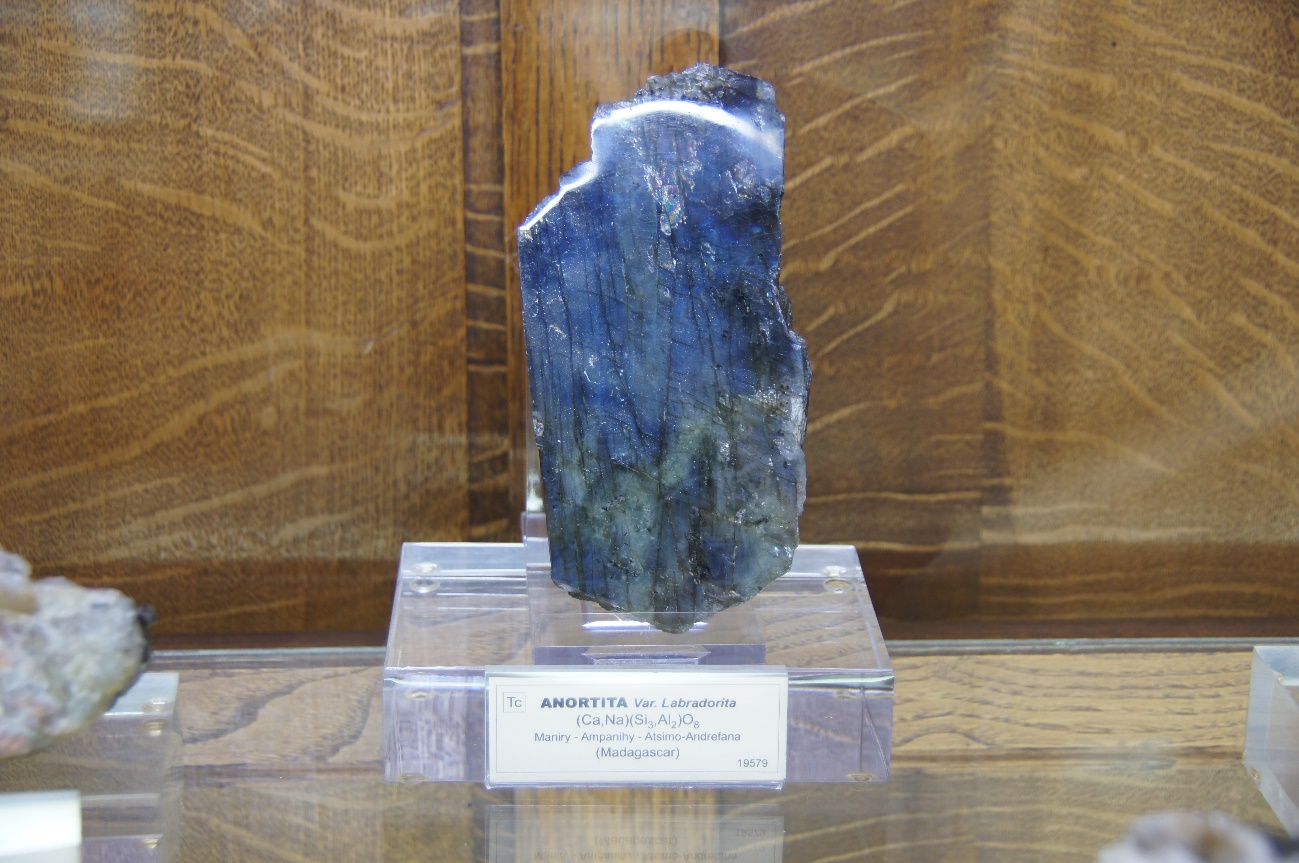

$C:\Users\ELENA VINDEL\Desktop\Geominero\ANORTITA.JPG$

Anortita (var. Labradorita). Museo Geominero. Foto E. Vindel.

GRUPO DE FELDESPATOIDES

LEUCITA

Fórmula: KAlSi₂O₆

Sistema cristalino: Tetragonal.

Forma y hábito: Por lo regular se encuentran cristales trapezoédricos.

Propiedades físicas:

Color: Blanco a gris.

Exfoliación: {110} pobre, pseudododecaedro.

Fractura concoidea.

Brillo: Vítreo a mate.

Raya: Blanca.

Dureza: H 5,5 – 6

Peso específico: G 2,47 g/cm³

Composición: K₂O 21,5% Al₂O₃ 23,5% SiO₂ 55,0%. Pequeñas cantidades de Na pueden remplazar al K.

$C:\Users\ELENA VINDEL\Desktop\Geominero\LEUCITA2.JPG$

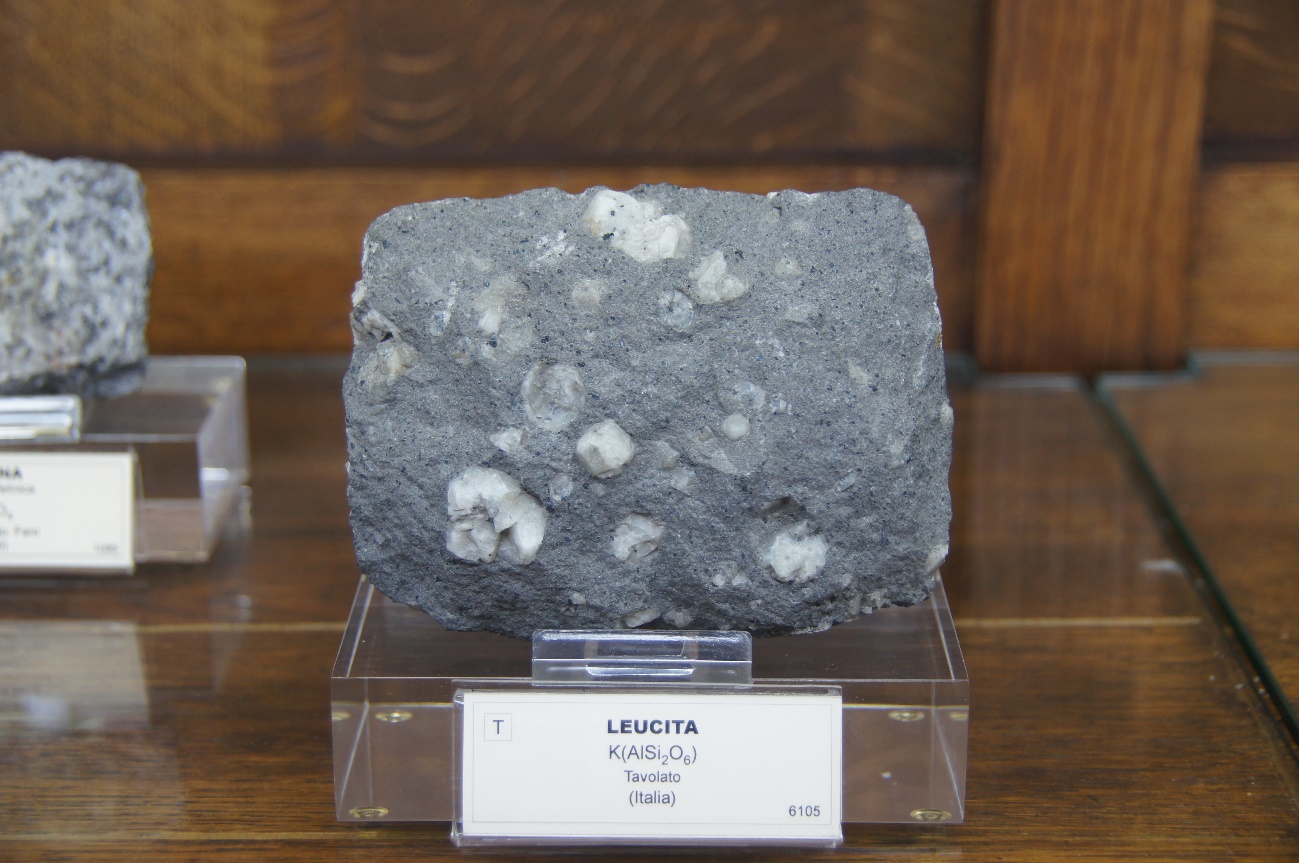

Leucita. Museo Geominero. Foto E. Vindel.

NEFELINA

Fórmula: (Na,K)AlSiO₄

Sistema cristalino: Hexagonal

Forma y hábito: Casi nunca se encuentra en cristales prismáticos pequeños. Normalmente es macizo, compacto y en granos incrustados.

Propiedades físicas:

Color: Incoloro, blanco y amarillento.

Exfoliación: {1010} pobre.

Fractura subconcoidea.

Raya: Blanca.

Brillo: Vítreo a graso.

Dureza: H 5,5 – 6

Peso específico: G 2,60 – 2,65 g/cm³

Composición: Na₂O 21,8% Al₂O₃ 35,9% SiO₂ 42,3%. La cantidad de K puede oscilar desde el 3 al 12% de K₂O.

$C:\Users\ELENA VINDEL\Desktop\Geominero\NEFELINA.JPG$

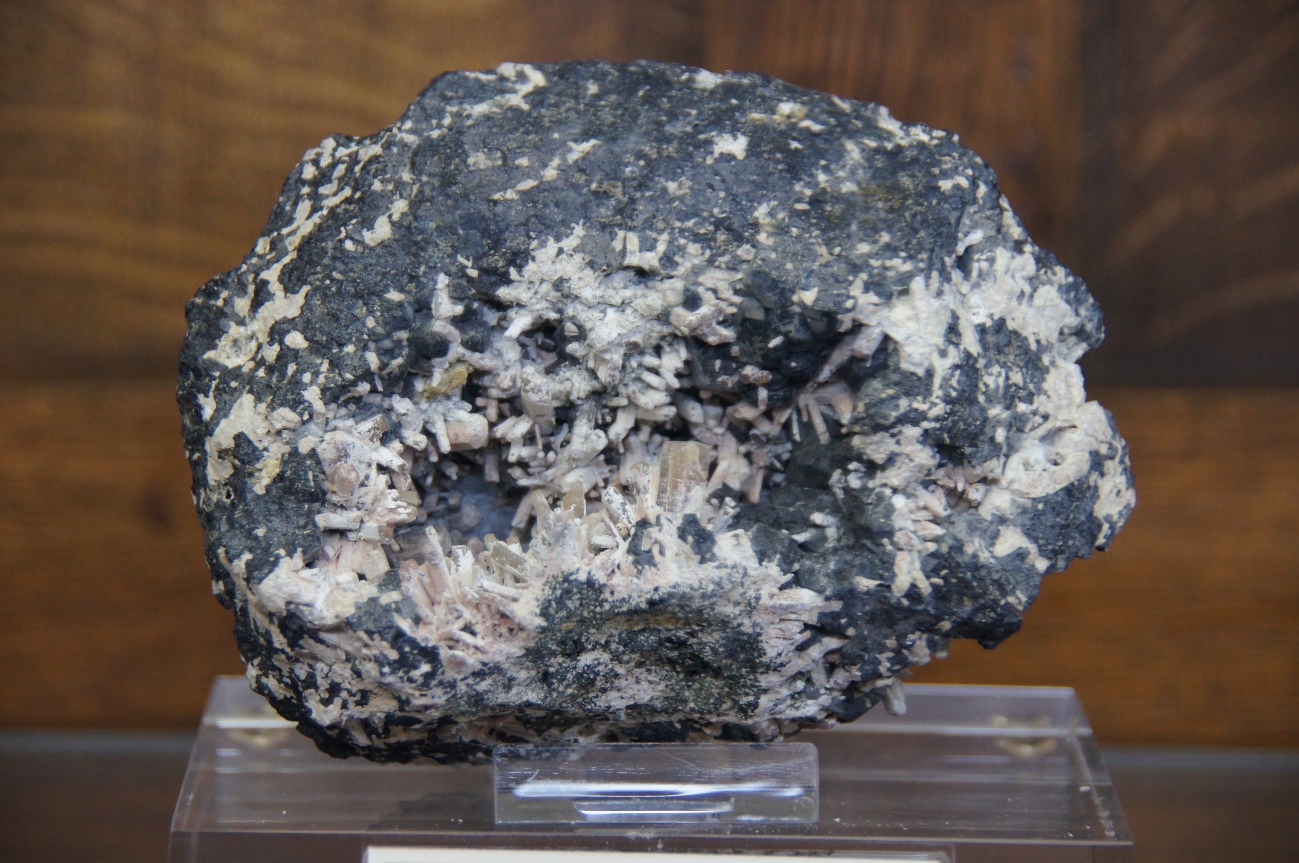

Cristales hexagonales de nefelina (blanco) con turmalina negra (var. chorlo). Museo Geominero. Foto E. Vindel.

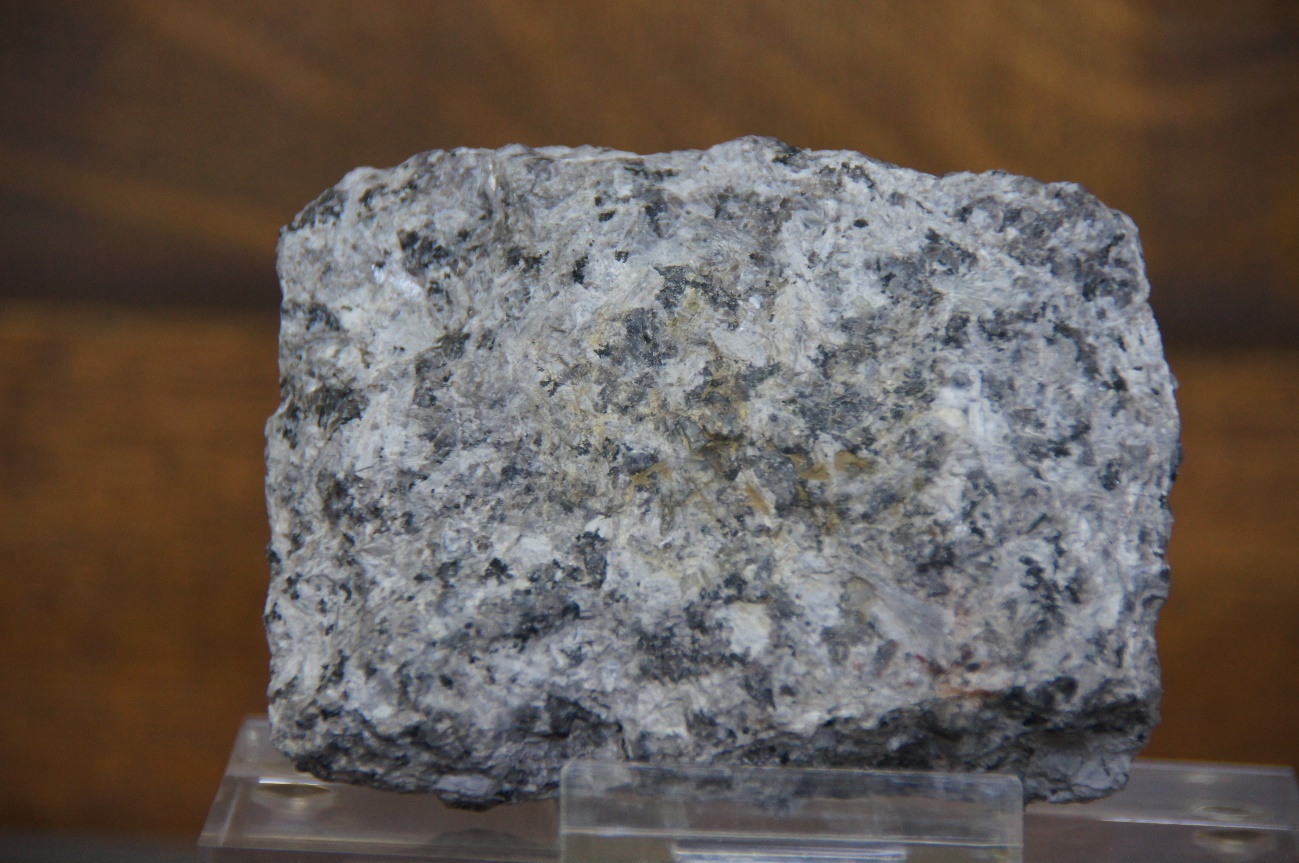

$C:\Users\ELENA VINDEL\Desktop\Geominero\NEFELINA2.JPG$

Nefelina (blanco) en sienita nefelínica. Museo Geominero. Foto E. Vindel.

SODALITA

Fórmula: Na₈(AlSiO₄)₆Cl₂

Sistema cristalino: Cúbico.

Forma y hábito: Casi nunca se encuentra en cristales dodecaédricos. Normalmente en masa y en granos incrustados.

Propiedades físicas:

Color: Azul, también blanco, gris y verde.

Exfoliación: {011} débil.

Fractura irregular, concoidea.

Raya: Blanca.

Brillo: Vítreo a graso.

Dureza: H 5,5 – 6

Peso específico: G 2,15 – 2,3 g/cm³

Composición: Na₂O 25,6% Al₂O₃ 31,6% SiO₂ 37,2% Cl 7,3. Pequeñas sustituciones de Na por K.

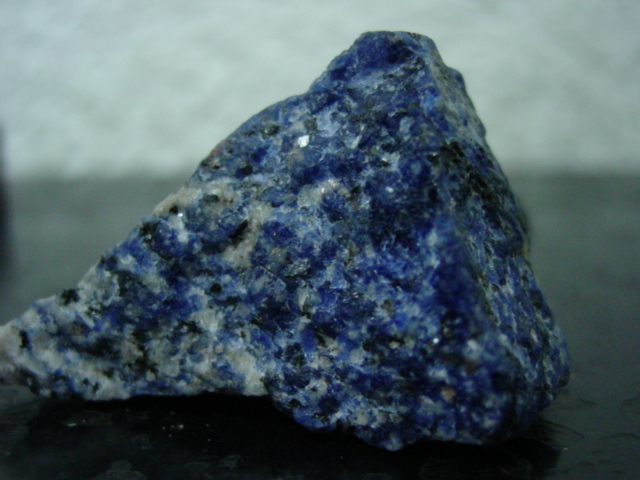

$E:\1_DOCUMENTOS\SILICATOS\imagenes minerales\FOTOS SILICATOS VISU\sodalita.jpg$

Sodalita. Colección de la Universidad Complutense.

GRUPO DE LAS ZEOLITAS

Las zeolitas constituyen un grupo silicatos hidratados. Son silicatos alumínicos con Na, K, Ca y cantidades variables de H₂O.

HEULANDITA

Fórmula: CaAl₂Si₇O₁₈6H₂O

Sistema cristalino: Monoclínico.

Forma y hábito: Cristales en forma de rombo, porque los cristales simulan simetría rómbica. Agregados hojosos o granulares. Cristales tabulares.

Propiedades físicas:

Color: Incoloro, blanco amarillento y rojo

Exfoliación: {010}perfecta.

Raya: Blanca.

Brillo: Vítreo, perlado.

Dureza: H 3,5 – 4

Peso específico: G 2,18 – 2,2 g/cm³

Composición: Hay una importante variación Si/Al asociado con Ca y Na. La estructura tiene varios canales, que alojan H₂O y Ca.

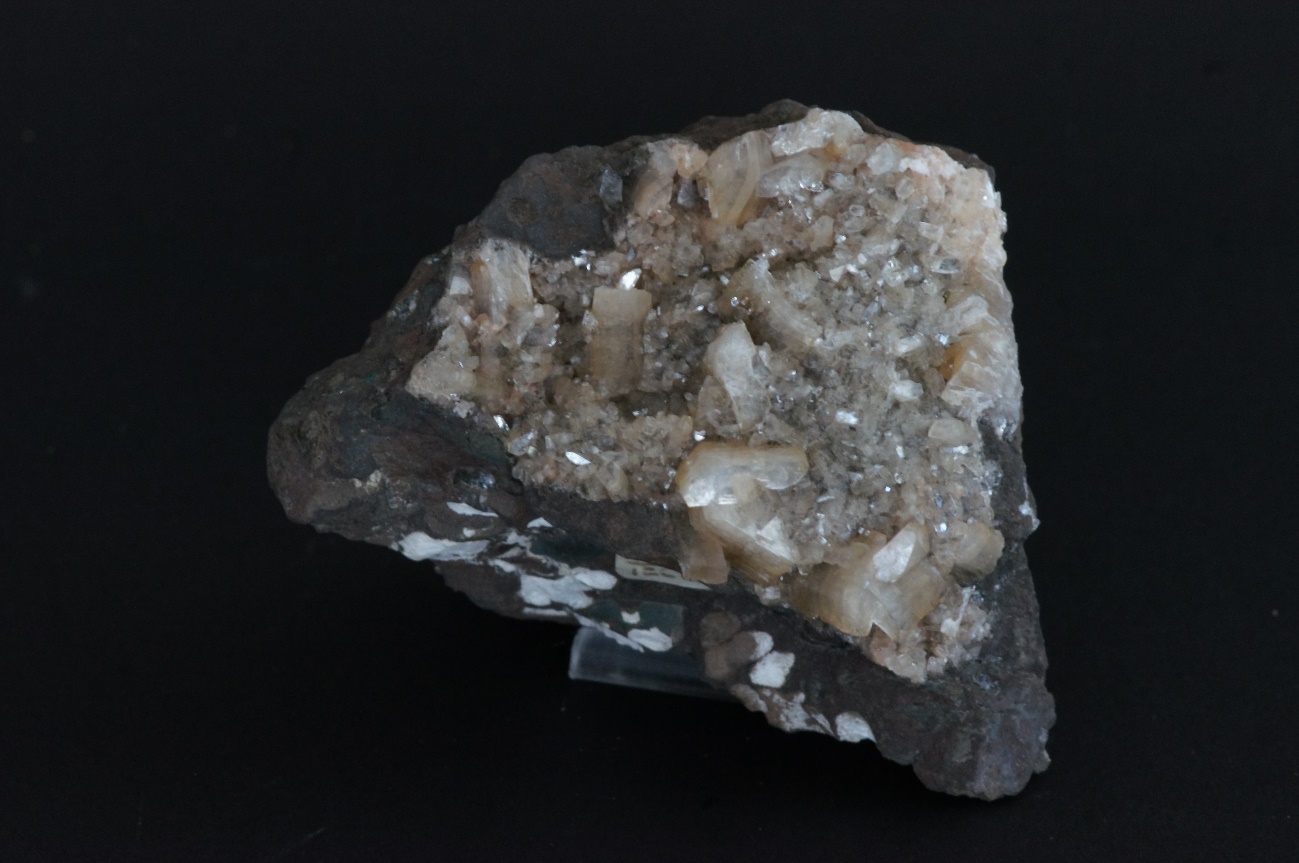

$C:\Users\ELENA VINDEL\Desktop\Caja F1\HEULANDITA.JPG$

Heulandita con brillo perlado. Colección privada de E. Vindel.
